Skrzynka rozprężna (wersja Global) VBA

Opis Wymiary Kod zamówienia Pliki do pobrania

VBA to skrzynka rozprężna, którą można stosować zarówno dla nawiewu jak i wywiewu. Przeznaczona do uzyskania stabilnego przepływu do prostokątnej kratki lub innych rodzajów płyt frontowych. VBA wyposażona jest w przepustnicę regulacyjną i urządzenie pomiarowe. Skrzynka rozprężna może być podłączona od góry, od boku lub od tyłu. Przepustnica regulacyjna obsługiwana jest od przodu skrzynki za pomocą uchwytu ze zintegrowanym mechanizmem blokującym. Skrzynka VBA wyposażona jest w połączenia teleskopowe ułatwiające montaż. Stosowana jest taka sama płyta frontowa i części teleskopowe jak w przypadku skrzynek WB.

Możliwość zastosowania zarówno do nawiewu, jak i wywiewu powietrza.
Łatwa do zdemontowania płyta frontowa umożliwiająca dostęp do kanału.
Ta sama skrzynka dla wszystkich typów płyt frontowych.

Materiały i wykończenie:

skrzynka, płyta skrzynki rozprężnej i przepustnica wykonane są z blachy stalowej ocynkowanej ogniowo.

Podłączenie tylnie:

Podłączenie boczne:

Podłączenie górne:

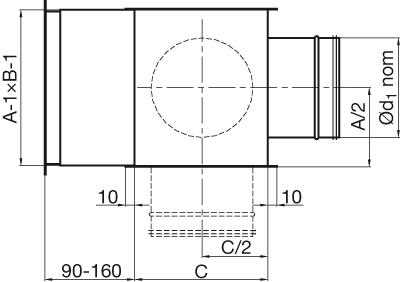

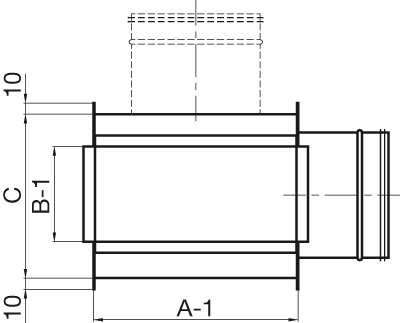

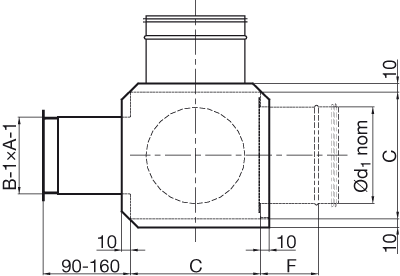

A [mm]	B [mm]	ød₁ [mm]	C [mm]	F [mm]
200	100	125	165	90
300	100	160	200	110
400	100	160	200	110
500	100	200	240	130
600	100	250	290	155
800	100	250	290	155
1000	100	250	290	155
300	150	200	240	130
400	150	250	290	155
500	150	250	290	155
600	150	250	290	155
800	150	315	355	190
1000	150	315	355	190
300	200	250	290	155
400	200	250	290	155
500	200	315	355	190
600	200	315	355	190
800	200	315	355	190
1000	200	315	355	190
600	300	400	440	215

Kod zamówienia

VBA -a -bbb -ccc

Szczegóły kodu:

VBA

Produkt

-a

Połączenie:
1: tył
2: bok
4: góra

-bbb

Wymiar A
200 - 1000 mm

-ccc

Wymiar B
100 - 300 mm

Certyfikaty i atesty:

Gwarancje:

Karta Gwarancyjna
na okrągłe systemy wentylacyjne Lindab
ważna do 15 listopada 2023 r.
aktualizacja: 2023-11-16 | typ: PDF | rozmiar: 329 kB | pobrano: 1266

Dowiedz się więcej
