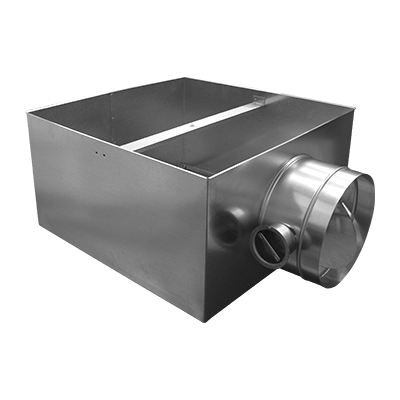

Skrzynka rozprężna SR SD-B

Opis Wymiary typowe skrzynek Pliki do pobrania

Materiał:

• stal ocynkowana.

Charakterystyka produktu:

• łączenia (przetłoczenia punktowe),
• wbudowana przepustnica z mechanizmem Spiro (SR-P/SR-I-P),
• na zamówienie dostępne wymiary indywidualne,
• skrzynka rozprężna przeznaczona do pracy z nawiewnikiem SD-B.

Oznaczenia:

• skrzynka bez przepustnicy i izolacji kod: SR SD-B,
• skrzynka z przepustnicą kod: SR-P SD-B,
• skrzynka z izolacją* kod: SR-I SD-B,
• skrzynka z przepustnicą i izolacją* kod: SR-I-P SD-B.

* Izolacja: mata kauczukowa MST 6 mm.

Typ nawiewnika	A×A [mm]	A1×A1 [mm]	H [mm]	ød [mm]
SD-B 300	265×265	275×275	185	125
SD-B 400	347×347	357×357	220	160
SD-B 500	447×447	457×457	260	200
SD-B 600	540×540	550×550	310	250
