Produkt marki Lindab

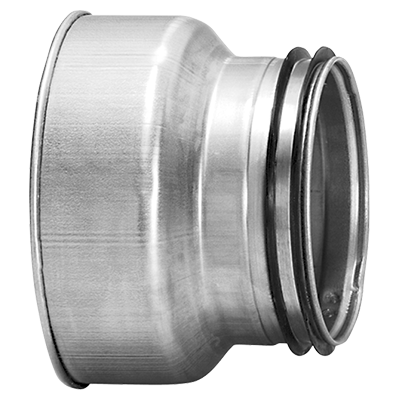

Redukcja tłoczona, współosiowa z końcówką mufową (żeńską), z 45° kątem zwężenia, zapewniająca minimalne długości montażowe dla instalacji o niskim spadku ciśnienia, generujących niski poziom hałasu. ød jest wymiarem zewnętrznym, mufowym pasującym do innych kszałtek.

Posiada funkcję Click przy zakończeniu Safe.

Przy zakończeniu mufowym nie posiada żadnych wytłoczeń.

Na zamówienie możliwe wykonanie wytłoczeń również przy zakończeniu mufowym.

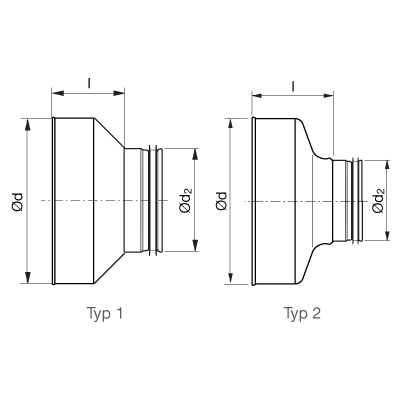

ød
[mm]		 ød2
[mm]		 I
[mm]		 Typ
80 63 57 1
100* 63 70 1
100* 80 61 2
125* 80 73 2
125* 100 64 2
150* 100 78 2
150* 125 66 2
160* 80 92 1
160* 100 83 2
160* 125 71 2
160* 150 59 1
180 100 98 1
180 125 85 1
180 150 68 1
180 160 66 1
200* 100 84 2
200* 125 90 2
200* 150 75 1
200* 160 73 2
200* 180 63 1
224 150 92 1
224 160 87 1
224 180 76 1
224 200 66 1
250* 125 133 1
250* 150 122 1
250* 160 117 2
250* 180 107 1
250* 200 103 2
250* 224 89 1
300 200 119 1
300 250 94 1
315* 160 153 1
315* 200 134 2
315* 250 108 2
355 250 136 1
355 315 97 1
400* 200 196 1
400* 250 174 1
400* 315 133 1
500** 250 208 1
500** 315 185 1
500** 400 150 1
630** 315 240 1
630** 400 198 1
630** 500 148 1

* Z krawędzią wywiniętą do zewnątrz
** Wykonanie segmentowe

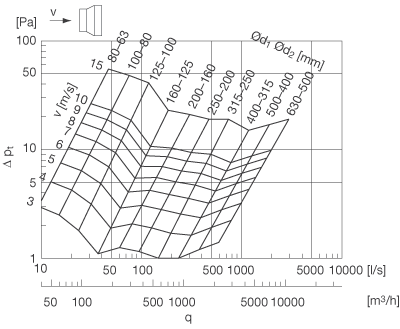

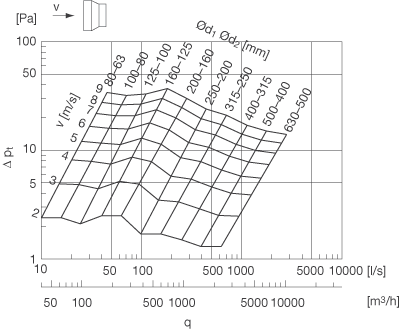

Redukcja o 1 wymiar

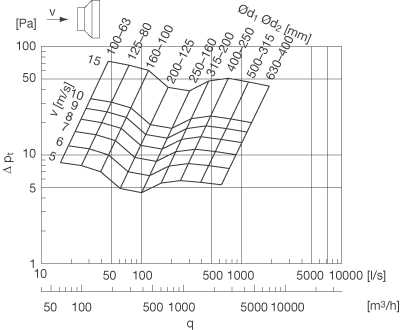

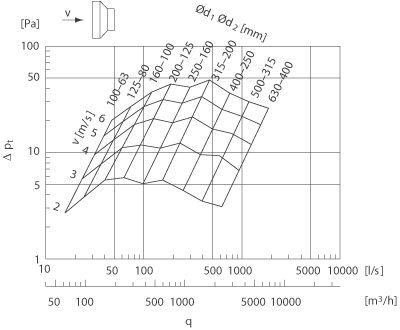

Redukcja o 2 wymiary

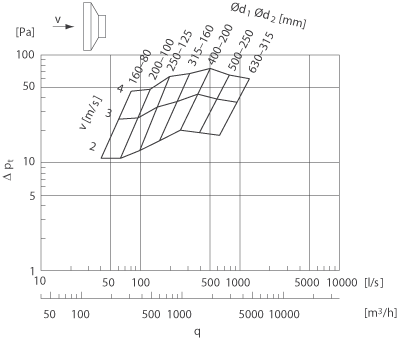

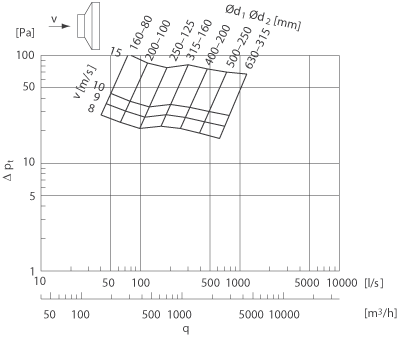

Redukcja o 3 wymiary
