Produkt marki Lindab

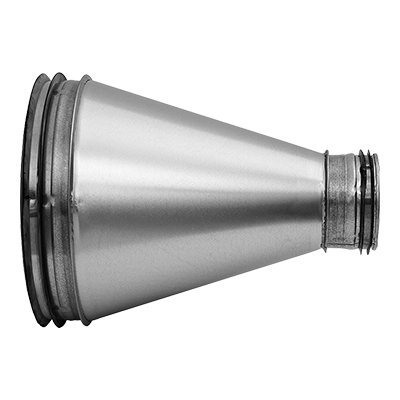

Długa, segmentowa redukcja współosiowa o kącie zwężenia 18°.

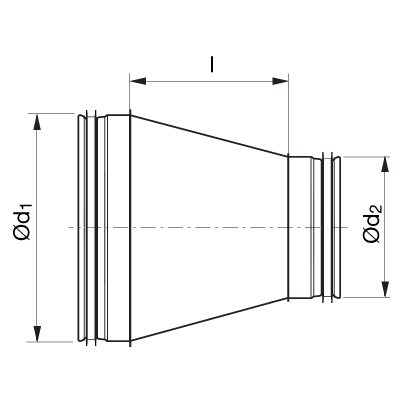

ød1
[mm]
ød2
[mm]
I
[mm]
112 63 97
112 80 74
112 100 47
125 63 115
125 112 48
140 63 136
140 80 112
140 100 85
140 112 69
140 125 51
150 63 150
150 80 126
150 112 82
150 140 44
160 63 163
160 112 96
160 140 57
180 80 167
180 112 123
180 140 85
200 80 195
200 112 151
200 140 112
224 100 200
224 112 184
224 125 166
224 140 145
250 100 236
250 112 220
250 140 181
280 125 243
280 140 222
280 150 209
280 160 195
280 180 167
280 200 140
280 224 107
280 250 71
300 125 270
300 140 250
300 150 236
300 160 222
300 180 195
300 224 135
300 280 58
315 125 291
315 140 270
315 150 257
315 180 216
315 224 155
315 280 78
315 300 51
355 160 298
355 180 270
355 200 243
355 224 210
355 280 133
355 300 106
400 160 365
400 180 337
400 224 277
400 280 200
400 300 172
400 355 97
450 200 378
450 224 346
450 250 310
450 280 269
450 300 241
450 315 221
450 355 166
450 400 109
500 200 447
500 224 414
500 280 337
500 300 310
500 355 234
500 450 109
560 250 461
560 280 420
560 300 392
560 315 371
560 355 317
560 400 260
560 450 191
560 500 122
600 250 516
600 280 475
600 300 447
600 315 427
600 355 372
600 400 315
600 450 246
600 500 177
600 560 95
630 250 557
630 280 516
630 300 488
630 355 413
630 450 287
630 560 136
630 600 81
710 355 528
710 400 471
710 450 402
710 500 333
710 560 251
710 600 196
710 630 155
800 400 594
800 450 526
800 500 457
800 560 375
800 600 320
800 630 279
800 710 174
900 450 663
900 500 594
900 560 512
900 600 457
900 630 416
900 710 311
900 800 187
1000 500 732
1000 560 649
1000 600 594
1000 630 553
1000 710 448
1000 800 325
1000 900 187
1120 560 814
1120 600 759
1120 630 718
1120 710 613
1120 800 490
1120 900 352
1120 1000 215
1250 600 938
1250 630 897
1250 710 792
1250 800 668
1250 900 531
1250 1000 393
1250 1120 229

Redukcja o 1 wymiar

Redukcja o 2 wymiary

Redukcja o 3 wymiary
