Przewód aluminiowy półelastyczny S-Flex®

Opis Dane techniczne Sposób pakowania Porównanie Pliki do pobrania

Zastosowanie:

z uwagi na szeroki zakres zastosowań, produkt ten może być używany w instalacjach wentylacji i klimatyzacji, a także do celów przemysłowych.

Konstrukcja

S-Flex® jest produktem stosowanym w budowie instalacji wentylacyjnych i klimatyzacyjnych. Jego duża odporność mechaniczna sprawia, że świetnie się sprawdza również w instalacjach obiektów przemysłowych. Doskonałe parametry techniczne, wysoka elastyczność oraz specjalna konstrukcja ułatwiają prowadzenie ciągów kanałowych bez konieczności używania specjalnych narzędzi oraz kształtek.

Przewód półelastyczny S-Flex® w średnicach 315 i 400 mm dostępny jest tylko w długości 3000 mm.

Materiał przewodu:	aluminium
Zakres średnic:	80-400 mm
Zakres temperatury pracy:	od -30 do +280°C
Maks. prędkość powietrza:	25 m/s
Maks. nadciśnienie robocze:	2000 Pa
Standardowa długość:	3 m
Długość skompresowanego przewodu:	0,8 m (przy maksymalnej kompresji 0,6 m)

Sposób pakowania przewodu S-Flex® dla poszczególnych średnic:

Kod	Długość [mm]	Szerokość [mm]	Wysokość [mm]	Objętość [m³]	Opak./paleta
P1	1200	800	800	0,770	maks. 3
P2	600	800	800	0,380	maks. 6

Sposób pakowania przewodu S-Flex® o długości 3000 mm dla poszczególnych średnic:

Wymiary		Opakowanie
Średnica [mm]	Długość [mm]	[szt./opak.]
80	3000	125	P1
80	3000	54	P2
100	3000	81	P1
100	3000	40	P2
120	3000	54	P1
125	3000	53	P1
130	3000	48	P1
150	3000	38	P1
160	3000	32	P1
180	3000	24	P1
200	3000	20	P1
250	3000	13	P1
315	3000	5	P1
400	3000	3	P1

Sposób pakowania przewodu S-Flex® o długości 5000 mm dla poszczególnych średnic:

Wymiary		Opakowanie
Średnica [mm]	Długość [mm]	[szt./opak.]
80	5000	72	P1
100	5000	52	P1
120	5000	30	P1
125	5000	30	P1
130	5000	28	P1
150	5000	23	P1
160	5000	20	P1
180	5000	16	P1
200	5000	12	P1
250	5000	9	P1

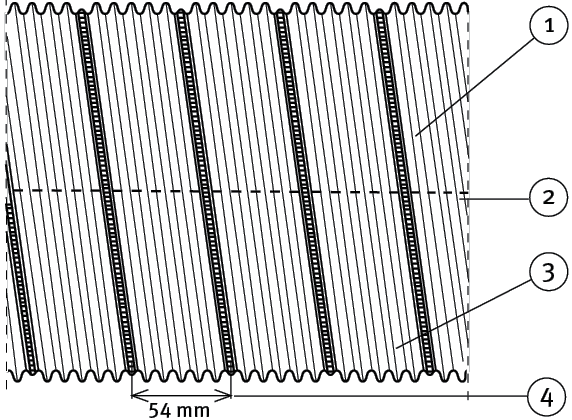

Przewód tradycyjny:

• (1) Nietrwały zamek łączący.
• (2) Grubość materiału poniżej 0,10 mm.
• (3) 5 rowków kompresyjnych.
• (4) Tradycyjny przewód jest produkowany z wąskiej taśmy aluminiowej o szerokości ok. 54 mm. Oznacza to większą ilość zamków łączących (nawet 55 zamków na standardowej długości 3 m), przez co przewód jest mniej elastyczny, bardziej podatny na uszkodzenie i trudniejszy do skompresowania.

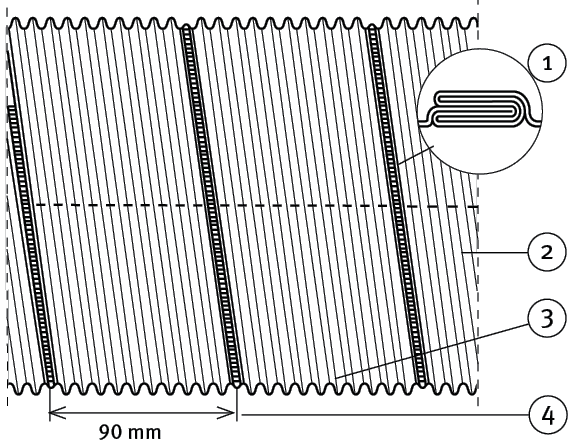

Przewód S-Flex® produkcji Lindab Sp. z o.o.:

• (1) Wysokiej jakości trwałe łączenie zamkiem zakładkowym.
• (2) Grubość taśmy aluminiowej:
  dla średnic 80, 100, 250, 315, 400 - 0,09 mm,
  dla średnic 120, 125, 130, 150, 160, 180,200 - 0,07 mm.
• (3) 10 rowków kompresyjnych.
• (4) Przewód S-Flex® jest produkowany z szerokiej (90 mm) taśmy aluminiowej, dzięki czemu liczba zamków łączących jest mniejsza o 40%, przewód jest bardziej elastyczny, trwalszy oraz łatwiejszy do skompresowania.
