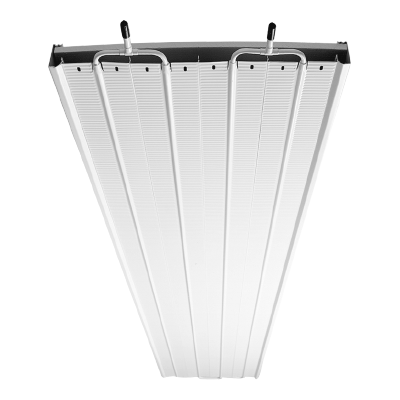

Panel grzewczo-chłodzący Loggia / Atrium
Panel grzewczo-chłodzący Loggia / Atrium
Panel grzewczo-chłodzący Loggia / Atrium
Panele grzewczo-chłodzące Lindab są montowane w suficie i zapewniają ogrzewanie/chłodzenie głównie przez promieniowanie. Udział promieniowania przekracza 50% do 60%, w porównaniu z ok. 5% udziałem w przypadku konwencjonalnych produktów lamelowych. Ponieważ prędkość powietrza jest utrzymana na niskim poziomie, w pomieszczeniu nie występują przeciągi.
Ogrzewanie promiennikowe może być również stosowane w przypadku wysokich sufitów, ponieważ pomimo zastosowania na dużej wysokości, ogrzewa bezpośrednio powierzchnie znajdujące się pod nimi, bez żadnych strat w powietrzu.
Niższy gradient temperatury i podwyższona temperatura promieniowania sprawiają, że ogrzewanie za pomocą paneli jest bardziej efektywne energetycznie niż w przypadku innych systemów grzewczych.
Montaż
Panele grzewczo-chłodzące mogą być montowane w suficie podwieszanym jako elementy wolnowiszące lub wpuszczane. Panele są dostępne z różnymi wariantami połączeń, w zależności od tego, czy mają być montowane pojedynczo, czy w szeregu.
Warte uwagi
Wysoki współczynnik promieniowania skutkuje niskimi prędkościami powietrza i zapewnia doskonałe efekty, nawet przy dużych wysokościach montażu. Lekka budowa zapewnia szybki montaż. Ciężar panelu o długości 6 m i szerokości 87 cm nie przekracza 18 kg. Są to zdecydowanie najlżejsze panele grzewczo-chłodzące dostępne na rynku. Panele chłodzące są również dostępne w wersji perforowanej, co zapewnia skuteczne pochłanianie dźwięków w środowisku biurowym.
Panele promiennikowe Lindab są testowane zgodnie z normą EN-14037/EN-14240 i posiadają oznaczenie CE.
Kluczowe liczby
- długość: 1200 - 6000 mm (co 100 mm);
- szerokość: 330, 600, 870 mm;
- wysokość: 60 mm;
- moc: 1610 W.
Ustawienia obliczeń:
- temp. pomieszczenia: 21°C;
- temp. wody: 55-45°C.
Funkcja
Grzanie (Atrium-H, Loggia)
Gdy ciepła woda przepływa przez rurę miedzianą, ciepło jest przekazywane do płyty aluminiowej, przy bardzo niewielkich stratach temperatury. Panel jest nagrzewany, a następnie przekazuje ciepło do pomieszczenia. Promieniowanie cieplne przemieszcza się przez powietrze na odległość kilkudziesięciu metrów, bez strat energii w drodze do podłogi i ścian. W ten sposób unika się ogrzewania dużej masy powietrza, która pod wpływem ciepła przywiera do sufitu. Zamiast tego ciepło trafia tam, gdzie jest najbardziej potrzebne.
Ogrzewane są głównie podłoga, ściany, meble i armatura w pomieszczeniu. Temperatura powierzchni w pomieszczeniu staje się wyższa niż temperatura powietrza w pomieszczeniu, co skutkuje przekazywaniem ciepła do powietrza. Ogrzewając przede wszystkim powierzchnie pomieszczenia, a nie powietrze, można zaoszczędzić dużo energii.
Bardziej szczegółowy opis działania ogrzewania sufitowego można znaleźć w poradniku Lindab poświęconym ogrzewaniu sufitowemu.
Funkcja chłodzenia (Atrium-C)
Gdy zimna woda przepływa przez panel, ciepło płyty aluminiowej jest przekazywane do zimnej wody, przy bardzo niewielkich stratach temperatury. Panel stopniowo schładza ciepłe powietrze w pomieszczeniu za pomocą swojej zimnej powierzchni, a częściowo absorbuje ciepło z pomieszczenia poprzez niskotemperaturowe promieniowanie. W ten sposób pomieszczenie jest chłodzone zarówno przez promieniowanie (ok. 50%), jak i konwekcję. Absorpcja promieniowania niskotemperaturowego oznacza, że powierzchnie pomieszczenia, a przede wszystkim podłoga, ściany, meble i armatura, mają niższą temperaturę niż gdyby chłodzenie odbywało się tylko konwekcyjnie. Oznacza to, że magazynowanie "energii chłodniczej" jest większe.
Budowa
Konstrukcja paneli jest oparta na opatentowanej na całym świecie metodzie łączenia rury miedzianej z płytą aluminiową. Płyta aluminiowa jest łączona metalurgicznie z rurą miedzianą (materiały te są częściowo stapiane ze sobą pod bardzo wysokim ciśnieniem). Dzięki temu transport energii pomiędzy rurą a płytą jest bardzo efektywny. Rura miedziana ma kształt romboidalny (patrz ilustracja 1), co zapewnia szybsze uzyskiwanie przepływów turbulentnych niż w przypadku rury okrągłej i gwarantuje bardzo dobrą wymianę ciepła nawet przy niskich wartościach przepływu.
Rury wodne są wykonane z miedzi. Niemniej jednak, aby zapobiec korozji, woda powinna być pozbawiona tlenu.

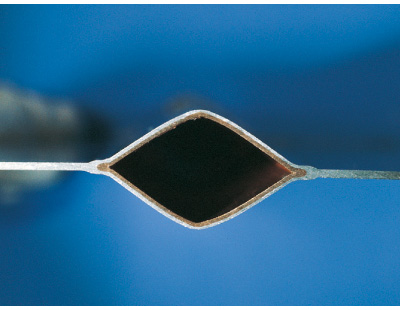

Ilustracja 1. Przekrój połączonych metalurgicznie płyt miedzianych i aluminiowych oraz romboidalnego kanału wodnego.

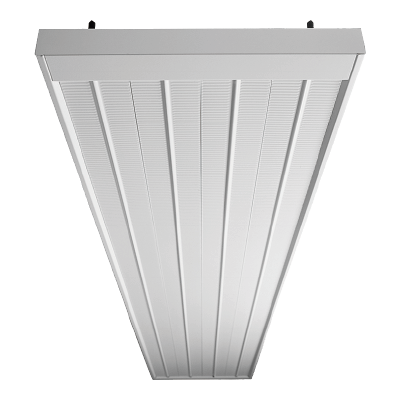

Atrium H & C
Atrium-H jest panelem grzewczym. Jest on wyposażony w elementy końcowe i może być montowany w suficie podwieszanym jako element wpuszczany (patrz ilustracja 2). Górna część panelu jest izolowana ekstrudowaną pianką polistyrenową i nie powinna być umieszczana w miejscu bezpośrednio narażonym na działanie promieni słonecznych ani pod innymi źródłami ciepła lub wilgoci. Należy unikać iskier oraz dymu. Pianka z tworzywa sztucznego jest produkowana bez dodatku CFC lub HCFC, tj. freonów.
Atrium-C jest panelem chłodzącym. Jest on wyposażony w elementy końcowe i może być montowany w suficie podwieszanym jako element wpuszczany. Górna część Atrium-C nie jest izolowana.
Atrium-H i C są dostępne w wersji o konstrukcji higienicznej z zakrytą górną częścią. Higieniczna konstrukcja urządzenia nadaje się do stosowania w myjniach i podobnych miejscach.
Atrium-H jest przeznaczony do stosowania w przypadku, gdy panel ma zapewniać zarówno chłodzenie, jak i ogrzewanie w układzie z funkcją przełączania (tzw. “Change-Over”).

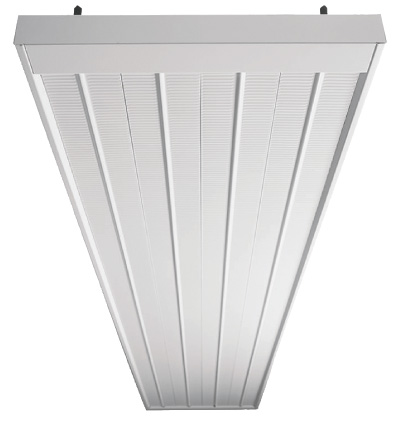

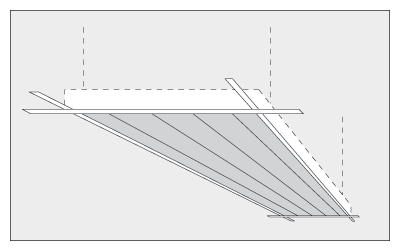

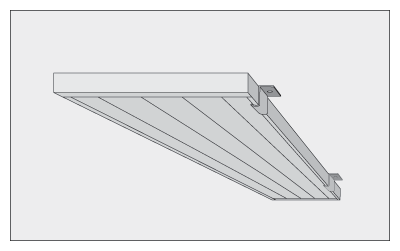

Ilustracja 2. Atrium jest wyposażony w elementy końcowe i może być montowany w suficie podwieszanym jako element wpuszczany.

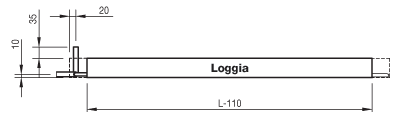

Loggia
Loggia jest nazwą marki paneli grzewczych Lindab. Cechą odróżniającą panel Loggia od Atrium-H jest brak elementów końcowych na krótszych bokach. Panele Loggia nie są zatem przeznaczone do montażu w konstrukcji nośnej sufitu podwieszonego (patrz ilustracja 3). Loggia znajduje zastosowanie w pomieszczeniach przemysłowych, magazynach, salonach wystawowych, itp. Górna część panelu jest izolowana ekstrudowaną pianką polistyrenową i nie powinna być umieszczana w miejscu bezpośrednio narażonym na działanie promieni słonecznych ani pod innymi źródłami ciepła lub wilgoci. Należy unikać iskier oraz dymu. Pianka z tworzywa sztucznego jest produkowana bez dodatku CFC lub HCFC, tj. freonów.

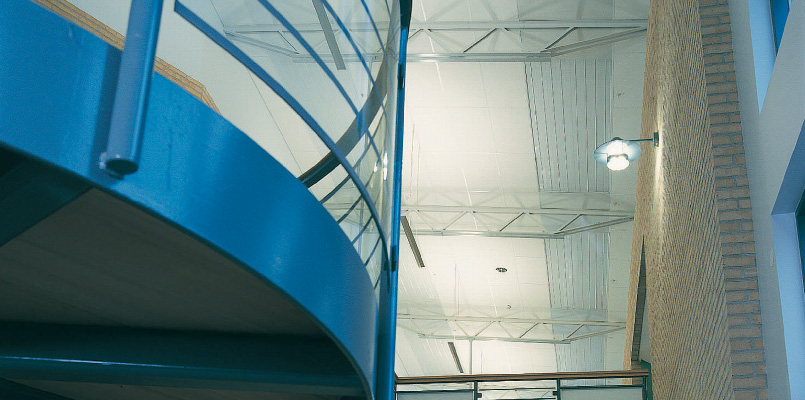

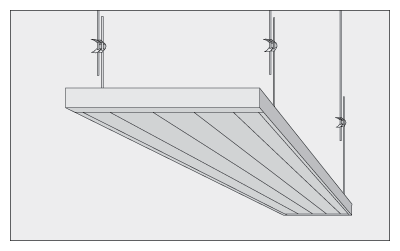

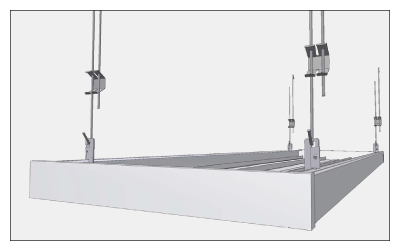

Ilustracja 3. Loggia nadaje się do montażu podwieszanego w pomieszczeniach przemysłowych.
Panele są dostępne w trzech różnych wersjach:
- Loggia;
- Atrium-H;
- Atrium-C.
Loggia to panele grzewcze bez elementów końcowych do zastosowań przemysłowych.
Atrium-H jest wyposażony w elementy końcowe. Szerokość 60 (600 mm) jest dostosowana do wymiaru, -8 mm, aby ułatwić montaż w suficie podwieszanym przy użyciu standardowego profilu typu T o module 600 mm.
Atrium-C jest panelem chłodzącym i jest dostępny bez izolacji. Szerokość 60 (600 mm) jest dostosowana do wymiaru, -8 mm, aby ułatwić montaż w suficie podwieszanym przy użyciu standardowego profilu typu T o module 600 mm.
Dane:

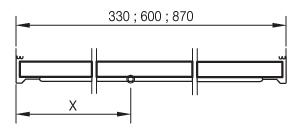

- szerokość: 330 (rozmiar 33), 600 (rozmiar 60) i 870 mm (rozmiar 87);
- wysokość: 60 mm;
- długość: od 1,2 do 6,0 m (co 0,1 m);
- przyłącze wody: 10, 12, 15 i 22 mm (w zależności od szerokości produktu), umożliwia to dostosowanie straty ciśnienia do wielu rodzajów doboru;
- izolacja (Atrium H- i Loggia): biała ekstrudowana pianka polistyrenowa, nie powinny być umieszczane w miejscach bezpośrednio narażonych na działanie promieni słonecznych ani pod innymi źródłami ciepła lub zapłonu, należy unikać iskier oraz dymu;
- produkowane bez dodatku gazu CFC lub HCFC, tj. freonów;
- obróbka powierzchni: malowanie proszkowo.
Kolor
Produkt jest dostępny standardowo w kolorze białym sygnałowym RAL 9003 lub białym alpejskim RAL 9010 o połysku 30. Inne kolory z palety RAL dostępne na zamówienie.
Wyposażenie opcjonalne (wstępnie zmontowane fabrycznie)
Higieniczna konstrukcja
Do pomieszczeń o bardzo wysokich wymaganiach higienicznych dostępne są modele Atrium i Atrium-C z górną częścią pokrytą aluminium i ze złączami uszczelnionymi białą masą uszczelniającą. Dzięki temu panel można zdezynfekować lub przemyć.
W tym celu wsporniki do zawieszania osłon higienicznych są dostępne w różnych kolorach standardowych i we wszystkich rozmiarach paneli.
W celu uzyskania szczegółowych informacji prosimy o kontakt z Lindab.
Akcesoria (dostarczane oddzielnie):
- sterowanie: patrz rozdział Regula;
- osłona przyłącza: ukrywa widoczne orurowanie przy ścianie (ATR-CW; patrz rysunek 1) lub pomiędzy panelami (ATR-CC); podczas składania zamówienia należy podać całkowitą długość (w mm) pomiędzy obiektami;
- opcje podwieszania: jako akcesoria dostępne są elementy montażowe do montażu podwieszanego lub bezpośrednio do sufitu. Więcej informacji znajduje się w "Instrukcji montażu Atrium".

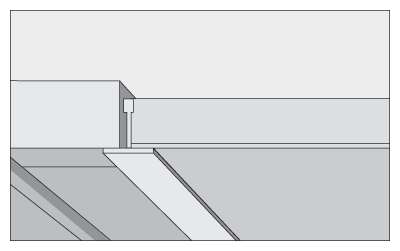

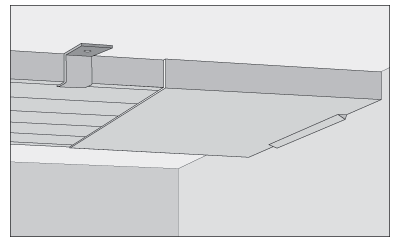

Rysunek 1. Atrium z osłoną przyłączeniową (ATR-CW).
Informacje o dodatkowych akcesoriach można znaleźć w dokumencie "Akcesoria" na stronie www.lindqst.com.
Dobór paneli grzewczych Atrium-H i Loggia.
Ogrzewanie promiennikowe jest doskonałym systemem grzewczym posiadającym wiele zalet, takich jak niższe zużycie energii, szybka reakcja i bardziej jednolita temperatura w pomieszczeniu w porównaniu z innymi systemami grzewczymi. Umieszczenie w suficie oznacza również, że ciepło promiennikowe oddziałuje bezpośrednio na wszystkie widoczne z panelu odsłonięte powierzchnie. Brak grzejników na ścianach pozwala na bardziej elastyczne wykorzystanie powierzchni pomieszczenia. Lindab opracował "Poradnik ogrzewania sufitowego", zawierający porady, jak osiągnąć najlepszy możliwy klimat w pomieszczeniach oraz co należy wziąć pod uwagę w związku z doborem i rozmieszczeniem paneli.
Moc grzewcza paneli promiennikowych zależy od różnicy temperatur pomiędzy powierzchnią panela a powierzchniami, które mają być ogrzewane. Przepływ wody i jej turbulencje również mają wpływ na moc wyjściową. W celu prawidłowego doboru dla danego zastosowania, należy skorzystać z naszego programu obliczeniowego dla Atrium.
Definicje:
- Pa: moc chłodnicza powietrza [W];
- Pw: moc chłodnicza wody [W];
- Ptot: całkowita moc chłodnicza [W];
- qma: masowe natężenie przepływu powietrza [kg/s];
- qa: natężenie przepływu powietrza świeżego [l/s];
- qw: natężenie przepływu wody [l/s];
- qwmin: minimalne natężenie przepływu wody [l/s];
- qwnom: nominalne natężenie przepływu wody [l/s];
- cpa: ciepło właściwe powietrza [1,004 kJ/kg K];
- tr: temperatura w pomieszczeniu [°C];
- twi: temperatura wody na wlocie [°C];
- two: temperatura wody na wylocie [°C];
- Δtra: różnica temp. powietrza w pomieszczeniu i powietrza pierwotnego. [K];
- Δtrw: różnica temp. powietrza w pomieszczeniu i średniej temp. wody. [K];
- Δtw: różnica temp. obiegu wody [K];
- εΔtw: współczynnik korekcyjny mocy ze względu na temperaturę;
- εqw: współczynnik korekcyjny mocy ze względu na przepływ wody;
- PLt: jednostkowa moc grzewcza/chłodnicza [W/m];
- ξΔtwio: współczynnik spadku ciśnienia dla temperatury.

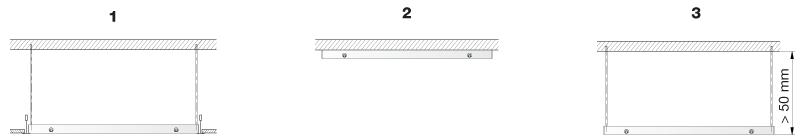

Typy montażu:
- 1: wpuszczony w sufit podwieszany;
- 2: odsłonięty, mocowany do sufitu;
- 3: odsłonięty, wolnowiszący.
Dobór
Panele grzewcze Atrium-H i Loggia
Aby obliczyć moc grzewczą PW zapewnianą przez panel grzewczy, należy postępować zgodnie z poniższymi instrukcjami.
- Należy obliczyć Δtrw.
- Aby uzyskać długość aktywną Lact produktu należy odjąć 0,1 m od całkowitej długości produktu.
- Znaleźć jednostkową moc grzewczą PLt w stosunku do Δtrw na wykresie 1.
- Pomnożyć jednostkową moc grzewczą przez długość aktywną Lact.
Przykład 1. Ogrzewanie:
Jaka jest moc grzewcza Pw wolnowiszącego panelu Loggia 87 o długości 6,0 m?
Przyjmuje się, że temperatura w pomieszczeniu zimą wynosi 21°C.
Temperatura wody grzewczej na wejściu i wyjściu wynosi 56/46°C.
Odpowiedź:
Różnica temperatur:
Δtrw = (twi + two)/2 - tr,
Δtrw = (56°C + 46°C) / 2 - 21°C = 30 K.
Długość aktywna:
Lact= 6,0 m - 0,1 m = 5,9 m.
Odczyt z wykresu 1.
PLt = 280 W/m.
Moc grzewcza Pw wynosi:
Pw = 280 W/m x 5,9 m = 1652 W.
UWAGA! Wykres mocy ma zastosowanie przy nominalnym natężeniu przepływu w jednym panelu qwnom = 0,011 l/s. Aby uzyskać odpowiednią moc przy innych przepływach, należy wykonać czynności opisane w przykładzie 3.
Krzywa | Typ montażu | Typ perforacji | Typ izolacji | Zgodnie z |
1 | 1, 2, 3 | brak, akustyczna | standardowy | - |
2 | 1, 2, 3 | brak, akustyczna | dodatkowe 50 mm | EN 14037 |
3 | 3 | brak, akustyczna | wszystkie typy | promieniowanie |
Tabela 1. Legenda dla wykresu 1. Loggia wyłącznie dla typów montażu 2 i 3.

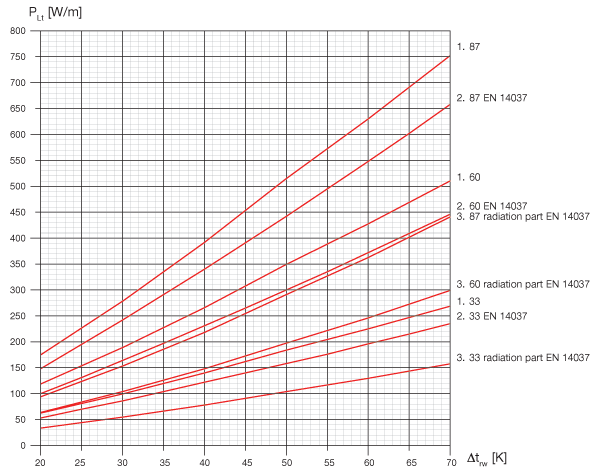

Wykres 1. Atrium-H i Loggia, jednostkowa moc grzewcza PLt na długość aktywną przy nominalnym przepływie wody w jednym panelu qwnom = 0,011 l/s w odniesieniu do różnicy temperatur Δtrw.
Panel chłodzący Atrium-C
Aby obliczyć moc chłodniczą zapewnianą przez panel chłodzący, należy postępować zgodnie z poniższymi instrukcjami.
- Należy obliczyć Δtrw.
- Aby uzyskać długość aktywną Lact produktu należy odjąć 0,1 m od całkowitej długości produktu.
- Znaleźć na wykresie 2 jednostkową moc chłodniczą PLt , odnoszącą się do Δtrw, dla danego typu montażu.
- Pomnożyć jednostkową moc grzewczą przez długość aktywną Lact.
Przykład 2:
Jaka jest moc chłodnicza Pw Atrium-C 60 o wysokości 5,4 m, z przyłączem wody 010 i montażem odsłoniętym?
Przyjmuje się, że temperatura w pomieszczeniu latem wynosi tr = 24,5°C. Temperatura wody chłodzącej na wejściu i wyjściu z urządzenia wynosi 14/17°C.
Odpowiedź:
Różnica temperatur:
Δtrw = (twi + two)/2 - tr,
Δtrw = (14°C + 17°C) / 2 - 24,5°C = 9 K.
Długość aktywna:
Lact = 5,4 m - 0,1 m = 5,3 m.
Odczyt z wykresu 2.
PLt = 59 W/m.
Pomnożyć jednostkową moc chłodniczą przez współczynnik dla montażu odsłoniętego => 59 W x 1,1 = 64,9 W/m.
Moc chłodnicza Pw wynosi:
Pw = 64,9 W/m x 5,3 m = 344 W.
UWAGA! Wykres mocy ma zastosowanie przy przepływie nominalnym w jednym panelu qwnom = 0,025 l/s. Aby uzyskać odpowiednią moc przy innych przepływach, należy wykonać czynności opisane w przykładzie 4.
Krzywa | Typ montażu | Typ perforacji | Typ izolacji | Zgodnie z |
1 | 3 | brak, akustyczna | brak | EN 14240 |
2 | 1, 2 | brak, akustyczna | brak | - |
Tabela 2. Legenda do wykresu 2.

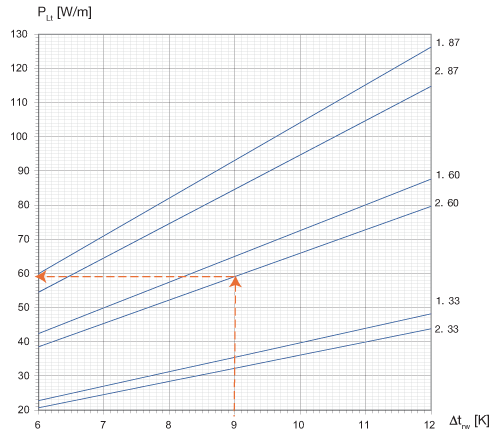

Wykres 2. Jednostkowa moc chłodnicza Atrium-C PLt na długość aktywną przy nominalnym przepływie wody w jednym panelu qwnom = 0,025 l/s.
Współczynnik korekcyjny mocy ze względu na przepływ wody εqw
Należy wykonać poniższe czynności:
- Obliczyć przepływ wody przy aktualnej mocy Pw.
- Odczytać z tabeli 3 liczbę równoległych obiegów.
- Obliczyć przepływ wody w jednym panelu.
- Odczytać współczynnik korekcyjny mocy dla przepływu wody εqw z wykresu 3.
- Pomnożyć moc chłodniczą Pw przez współczynnik korekcyjny mocy εqw.
- Powtórzyć czynności od 1 do 5 z nową wartością mocy.
Rozmiar | Model | ||
33 | 60 | 87 | |
ø10 | 1 | 1 | 1 |
ø12 | 2 | 2 | |
ø15 | 4 | 3 | |
ø22 | 6 |

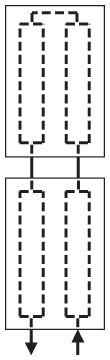

Tabela 3. Liczba równoległych obiegów dla Atrium H & C - Loggia w zależności od modelu i opcji podłączenia.
Przykład 3. Ogrzewanie:
Loggia 87 z przyłączem wody 015 zapewnia:
Pw = 1652 W (z przykładu 1).
Różnica temperatur wynosiła:
Δtw = 56°C - 46°C = 10 K.
Aby obliczyć natężenie przepływu wody, należy skorzystać ze wzoru:
qw = Pw / (cpw x Δtw),
qw = 1652 W / (4200 Ws/ (kg K) x 10 K) = 0,0393 l/s.
Odczytać z tabeli 3 liczbę obiegów równoległych dla modelu Loggia 87 015. Wartość wynosi 3.
Obliczyć natężenie przepływu wody w jednym panelu:
qw = 0,0393 l/s / 3 = 0,0131 l/s.
Odczytać z wykresu 3 współczynnik korekcyjny mocy εqw. Wartość wynosi 1,008.
Obliczyć nową moc:
Pw = 1652 W x 1,008 = 1665 W.
Wykorzystać nową moc do obliczenia natężenia przepływu wody:
qw = 1665 W / (4200 Ws/ (kg K) x 10 K) = 0,0396 l/s.
Obliczyć natężenie przepływu wody w jednym panelu:
qw = 0,0396 l/s / 3 = 0,0132 l/s.
Nowa wartość współczynnika korekcyjnego mocy εqw wyniesie 1.01, a nowa moc będzie wynosić:
Pw = 1652 W x 1,01 = 1669 W.
Wykorzystując nową wartość mocy grzewczej, obliczana jest nowa wartość przepływu wody:
qw = 1669 W / (4200 Ws/(kg K) x 10 K) = 0,0397 l/s.
Ponieważ na tym etapie obliczeń przepływ jest prawie stabilny, moc grzewczą oblicza się na 1669 W.
Przykład 4. Chłodzenie:
Atrium-C 60 5,4 z przyłączem wody 010 zapewnia:
Pw = 344 W (z przykładu 2).
Różnica temperatur wynosiła:
Δtw = 17°C - 14°C = 3 K.
Aby obliczyć natężenie przepływu wody, należy skorzystać ze wzoru:
qw = Pw / (cpw x Δtw).
qw = 344 W / (4200 Ws/ (kg K) x 3 K) = 0,0273 l/s.
Odczytać z tabeli 3 liczbę obiegów równoległych dla Atrium-C 60 z przyłączem 010. Wartość wynosi 1.
Obliczyć natężenie przepływu wody w jednym panelu:
qw = 0,0273 l/s / 1 = 0,0273 l/s.
Odczytać z wykresu 3 współczynnik korekcyjny mocy εqw. Wartość wynosi 1,011.
Obliczyć nową moc:
Pw = 344 W x 1,011 = 348 W.
Wykorzystać nową moc do obliczenia natężenia przepływu wody:
qw = 348 W / (4200 Ws/ (kg K) x 3 K) = 0,0276 l/s.
Odczytać z wykresu 3 współczynnik korekcyjny mocy εqw. Wartość wynosi 1,013.
Obliczyć nową moc:
Pw = 344 W x 1,013 = 348 W.
Wykorzystując nową wartość mocy grzewczej, obliczana jest nowa wartość przepływu wody:
qw = 348 W / (4200 Ws/(kg K) x 3 K) = 0,0276 l/s.
Ponieważ na tym etapie obliczeń przepływ jest prawie stabilny, moc chłodniczą oblicza się na 348 W.
Dobór
W celu doboru odpowiednich paneli promiennikowych, należy zapoznać się z naszym kalkulatorem waterborne dostępnym na stronie www.lindqst.com.
Współczynnik korekcyjny mocy

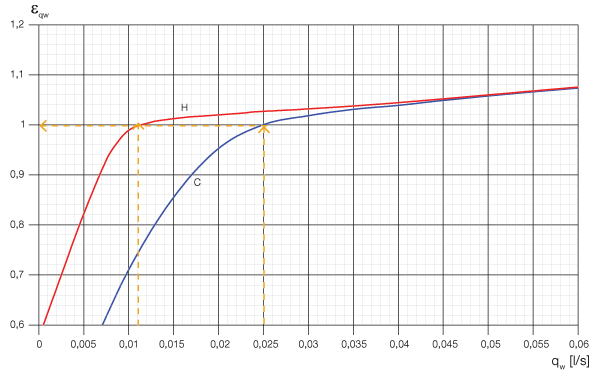

Wykres 3. Współczynnik korekcyjny mocy εqw jako funkcja natężenia przepływu wody qw.

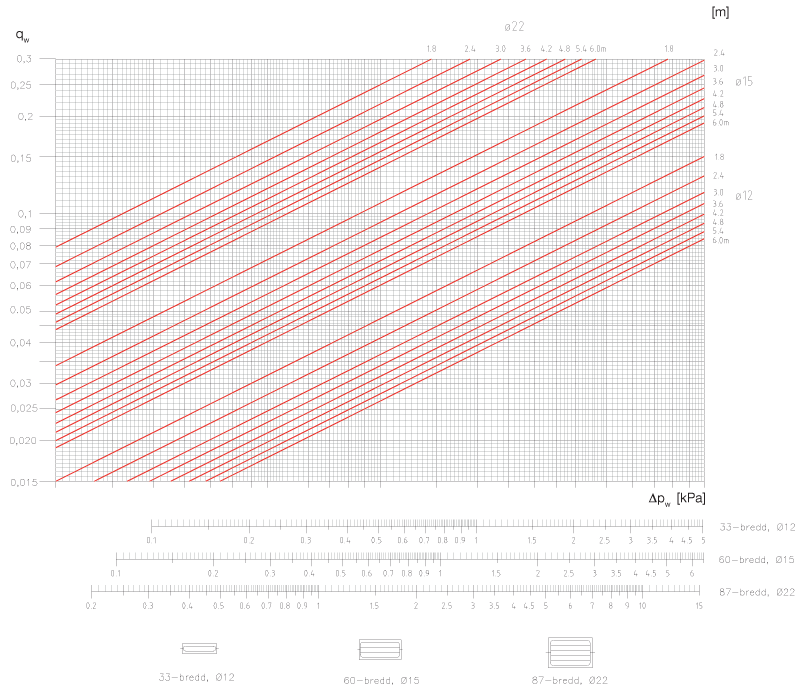

Przepływ - strata ciśnienia dla złącza 1
UWAGA! Średnia temperature wody twio = 60°C! W przypadku innych temperatur należy dokonać obliczeń w naszym kalkulatorze na stronie www.lindqst.com!

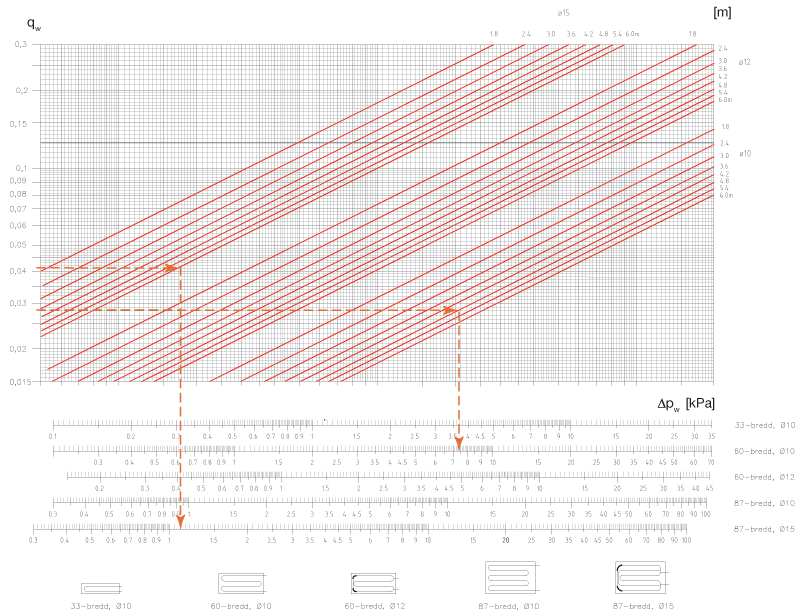

Wykres 4. Panele, strata ciśnienia przy 60°C. W przypadku straty ciśnienia w temperaturach innych niż 60°C, strata ciśnienia mnoży się przez współczynnik straty ciśnienia (patrz wykres 7).
- qw: natężenie przepływu wody [l/s];
- Pw: moc chłodnicza wody [W];
- cpw: ciepło właściwe wody [4200 Ws/(kg K)];
- Δtw: różnica temperatur w obiegu wody [K];
- twio: średnia temperatura wody [°C];
- Δpw: strata ciśnienia w obiegu wody [kPa].
Przykład 5:
Loggia-87 6 m z przyłączem wody 015 zapewnia moc grzewczą od:
Pw = 1669 W przy Δtw = 10 K (z przykładu 3),
twio = 0,5 x (two + twi) = 0,5 x (56°C + 46°C) = 51°C,
qw = Pw / (cpw × Δtw),
qw = 1669 W / (4200 Ws/ (kg K) x 10 K) = 0,0397 l/s.
Strata ciśnienia w obiegu wodnym Δpw wynosi 1,1 kPa, co odczytano z wykresu 4.

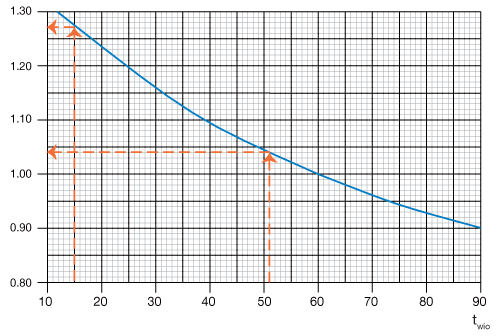

Odczytać z wykresu 7 stratę ciśnienia w temperaturze 51°C. Wartość wynosi 1,04.
Obliczyć nową stratę ciśnienia:
Δpw = 1,1 kPa x 1,04 = 1,14 kPa.
Przykład 6:
Atrium-C 60 4,8 m z przyłączem wody 010 zapewnia moc chłodniczą od:
Pw = 348 W przy Δtw = 3 K , twio = 15°C,
qw = Pw / (cpw × Δtw),
qw = 348 W / (4200 Ws/ (kg K) x 3 K) = 0.0276 l/s.
Strata ciśnienia w obiegu wodnym Δpw wynosi 7,4 kPa, co odczytano z wykresu 4.
Odczytać z wykresu 7 stratę ciśnienia w temperaturze 15°C. Wartość wynosi 1,27.
Obliczyć nową stratę ciśnienia:
Δpw = 7,4 kPa x 1,27 = 9,4 kPa.

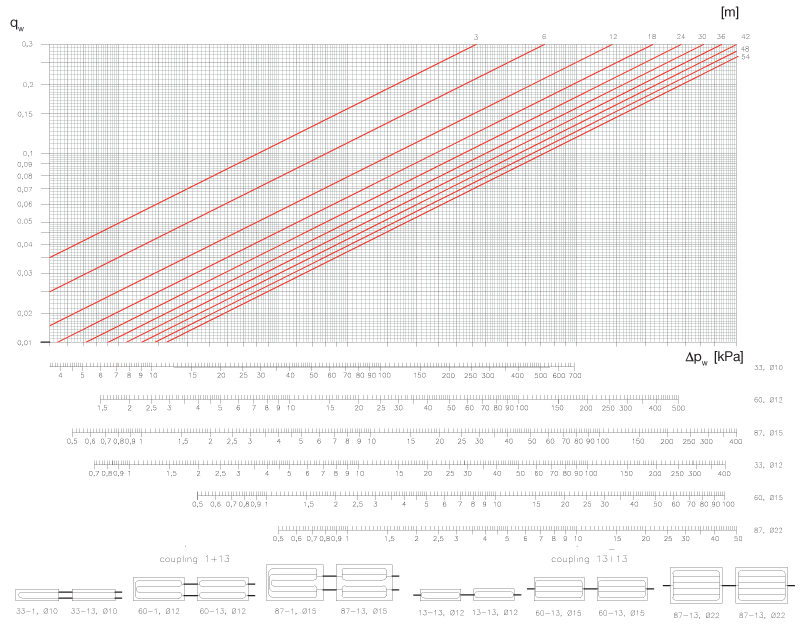

Przepływ - strata ciśnienia dla złącza 13
UWAGA! Średnia temperature wody twio = 60°C! W przypadku innych temperatur należy dokonać obliczeń w naszym kalkulatorze na stronie www.lindqst.com!
Wykres 5. Panele, strata ciśnienia przy 60°C. W przypadku straty ciśnienia w temperaturach innych niż 60°C, strata ciśnienia mnoży się przez współczynnik straty ciśnienia (patrz wykres 7).
Przepływ - strata ciśnienia dla złącza 1 + 13
UWAGA! Średnia temperature wody twio = 60°C! W przypadku innych temperatur należy dokonać obliczeń w naszym kalkulatorze na stronie www.lindqst.com!
Wykres 6. Panele, strata ciśnienia przy 60°C. W przypadku straty ciśnienia w temperaturach innych niż 60°C, strata ciśnienia mnoży się przez współczynnik straty ciśnienia (patrz wykres 7).
Wykres 7. Współczynnik strat ciśnienia skorygowany o temperaturę.
Złącza i połączenia
Atrium-C, Loggia i Atrium-H są dostępne w długościach do 6 m. Jeżeli wymagana długość jest większa niż 6 metrów, panele można łączyć szeregowo.
Szerokość 33 | Szerokość 60 | Szerokość 87 | |||
Opcje złączy 1 2 |
Połączenie (mm) 10 10 |
Opcje złączy 1 2 |
Połączenie (mm) 10, 12 10, 12 |
Opcje złączy 1 2 |
Połączenie (mm) 10, 15 10, 15 |
Opcje złączy 13 14 24 |
Połączenie (mm) 10 10 10 |
Opcje złączy 13 14 24 |
Połączenie (mm) 12 12 12 |
Opcje złączy 13 14 24 |
Połączenie (mm) 15 15 15 |
Opcje złączy 13 14 24 |
Połączenie (mm) 12 12 12 |
Opcje złączy 13 14 24 |
Połączenie (mm) 15 15 15 |
Opcje złączy 13 14 24 |
Połączenie (mm) 22 22 22 |
Tabela 4. Atrium-C, Loggia i Atrium-H, opcje złączy i połączeń.
UWAGA! Połączenia należy wykonywać za pomocą złączek zaciskowych, złączek zaprasowywanych lub Tectite.
W przypadku montażu belki Atrium w suficie podwieszanym, należy zawsze stosować opcję złącza 2, co pozwoli na odsunięcie rur od ram wsporczych sufitu (teowników).
1
(1 połączenie) W tym modelu zasilanie i powrót znajdują się w tym samym elemencie końcowym. Złącze to jest dostępne tylko z jednym wymiarem rury na szerokość panelu. Szerokość 33: 010 mm Szerokość 60: 010 + 012 mm Szerokość 87: 010 + 015 mm |
13
(podwójny obieg) W tym modelu zasilanie znajduje się w jednym elemencie końcowym, a powrót w drugim. Złącze to jest dostępne tylko z jednym wymiarem rury na szerokość panelu. Szerokość 33: 010 mm Szerokość 60: 012 mm Szerokość 87: 015 mm |
1+13
(1 połączenie + podwójny obieg) Ten model składa się z 1 połączonego panelu + 1 podwójnego obiegu. Złącze to jest dostępne tylko z jednym wymiarem rury na szerokość panelu. Szerokość 33: 010 mm Szerokość 60: 012 mm Szerokość 87: 015 mm |

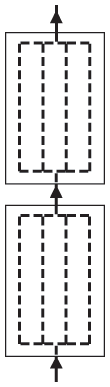

13+13
(w linii prostej) W tym modelu zasilanie znajduje się w jednym elemencie końcowym, a powrót w drugim. Złącze to jest dostępne tylko z jednym wymiarem rury na szerokość panelu. Szerokość 33: 012 mm Szerokość 60: 015 mm Szerokość 87: 022 mm |
Tabela 5. Złącza i połączenia Atrium i Loggia.
Min. dopuszczalny przepływ, montaż inny niż poziomy qwmin (l/s) |
Szerokość 33 | Szerokość 60 | Szerokość 87 | |||
Chłodzenie | Grzanie | Chłodzenie | Grzanie | Chłodzenie | Grzanie | |
Średnica ø10 | 0,013 | 0,015 | 0,013 | 0,015 | 0,013 | 0,015 |
Średnica ø12 | 0,026 | 0,030 | 0,026 | 0,030 | - | - |
Średnica ø15 | - | - | 0,052 | 0,060 | 0,039 | 0,045 |
Średnica ø22 | - | - | - | - | 0,078 | 0,090 |
Maks. ciśnienie robocze (bar) | 10 | 10 | 10 | 10 | 10 | 10 |
Maks. ciśnienie testowe (bar) | 16 | 16 | 16 | 16 | 16 | 16 |
Tabela 6. Atrium i Loggia, zalecane minimalne natężenie przepływu wody qwmin.
UWAGA! Jeśli panel nie jest zamontowany w płaszczyźnie poziomej, należy zachować zalecane minimalne natężenie przepływu wody qwmin, co pozwoli uniknąć gromadzenia się powietrza. W panelu nie jest wówczas wymagany oddzielny zawór upustowy powietrza.
Przykłady montażu
Rysunek 5. Atrium montuje się bezpośrednio na suficie za pomocą listew mocujących Atrium.

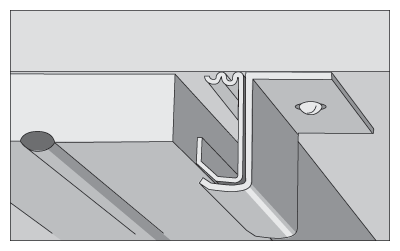

Rysunek 6. Wieszak zabezpieczający Atrium do hal sportowych (może być stosowany do swobodnego podwieszania w połączeniu z prętami gwintowanymi).
Rysunek 7. Panel Atrium zawieszony na regulowanych wieszakach wahadłowych.
Rysunek 8. Panel Atrium zawieszony na regulowanych wieszakach wahadłowych w połączeniu z hakiem panelowym Atrium.
Rysunek 9. Atrium zintegrowane z sufitem podwieszanym (należy zawsze używać oddzielnych wieszaków do panelu).
Zaleca się stosowanie zacisków sufitowych Atrium.
Rysunek 10. Atrium zintegrowane w suficie podwieszanym
(należy zawsze używać oddzielnych wieszaków do panelu, jak przedstawiono na rysunku 9).
Szerokość i wysokość, cm
Rysunek 2. Atrium i Loggia są standardowo produkowane w trzech szerokościach: 33, 60* i 87 cm oraz jednej wysokości: 6 cm. Rzeczywisty wymiar szerokości wynosi -8 mm.
* szerokość pasuje do standardowego wspornika T (moduły 600 mm).
Długość, m
Rysunek 3. Atrium i Loggia są standardowo produkowane w długościach od 1,2 m do 6,0 m co 0,1 m.
Rzeczywisty wymiar długości wynosi -12 mm.

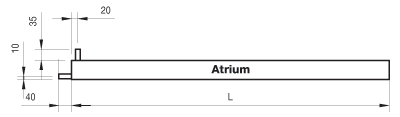

Wymiary, mm
Rysunek 4. Atrium i Loggia - wymiary, przyłącze wody i połączenie.
X = 93 (dla połączenia ø10), 160 (ø12), 295 (ø15) lub 430 (ø22).
Atrium C / H i Loggia 33 |
Atrium C / H i Loggia 60 |
Atrium C / H i Loggia 87 |
|
Sucha masa, [kg/m] | 1,3 | 2,2 | 3,1 |
Zawartość wody, [l/m] | 0,18 | 0,35 | 0,53 |
Rurki miedziane, jakość | EN 12735-2 CU-DHP | ||
Klasa ciśnieniowa | PN10 | ||
Wydłużenie przy HW**: +55/45°C | 0,7 mm/m | ||
Wydłużenie przy HW**: +80/60°C | 1,2 mm/m |
Tabela 7. Atrium i Loggia, masa i objętość wody.
HW**: ciepła woda.
Kod zamówienia
Atrium H
Atrium C
Loggia
33, 60 lub 87
10, 12, 15 lub 22
1, 2, 13, 14, 23 lub 24
1,2 - 6,0 (co 0,1)
Osłona Atrium
CC
CW
33, 60 lub 87
200 - 1200 (bez przerw = 1 mm)
9003
9010
inne kolory
Karta katalogowa produktu:
Cenniki:
Regulaminy:
dla Konsumentów i Przedsiębiorców na prawach konsumenta dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 163 Ogólne Warunki Sprzedaży Produktów Lindab Sp. z o.o.
dla Przedsiębiorców
dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 177 Warunki Dostaw Produktów Lindab Sp. z o.o.
dla Przedsiębiorców do Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 222 kB | pobrano: 119 Warunki Obrotu Opakowaniami Zwrotnymi
Lindab Sp. z o.o.
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 133 kB | pobrano: 110
Broszury i ulotki:
aktualizacja: 2023-02-20 | typ: PDF | rozmiar: 8,93 MB | pobrano: 3331 Belki chłodzące i panele grzewczo-chłodzące
aktualizacja: 2023-04-13 | typ: PDF | rozmiar: 1,79 MB | pobrano: 1621
