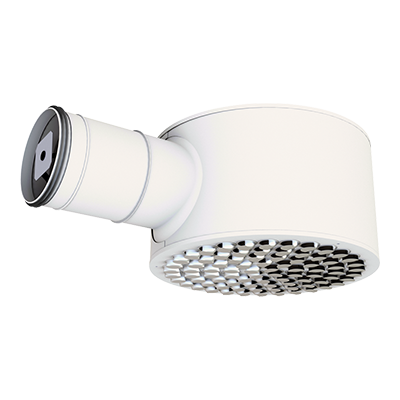

DCS to okrągły nawiewnik ze zintegrowaną skrzynką montowany w widocznym miejscu. Nawiewnik wyposażony jest w indywidualnie regulowane dysze. Nawiewnik posiada wbudowaną przepustnicę i element pomiarowy do indywidualnego regulowania. W górnej części nawiewnika DCS znajduje się pręt gwintowany M8 służący do mocowania nawiewnika. Nawiewnik jest stosowany do poziomego nawiewu chłodnego powietrza, gdzie wymagana jest duża elastyczność w sposobie rozpływu strumienia powietrza.
- Indywidualnie regulowane dysze.
- Dostarczane z wbudowaną nitonakrętką M8 pozwalającą na podwieszenie.
- Zdejmowana przepustnica pozwalająca na czyszczenie kanału.
Konserwacja
Aby umożliwić czyszczenie części wewnętrznych i kanału należy zdemontować płytę frontową oraz wyjąć przepustnicę. Widoczne części nawiewnika można przetrzeć wilgotną szmatką.
Materiały i wykończenie:
- materiał: stal ocynkowana;
- dysze: ABS, białe;
- standardowe wykończenie: malowane proszkowo;
- kolory standardowe: biały, RAL 9010, połysk 30.
Nawiewnik jest dostępny także w innych kolorach lub oraz niepomalowany. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.

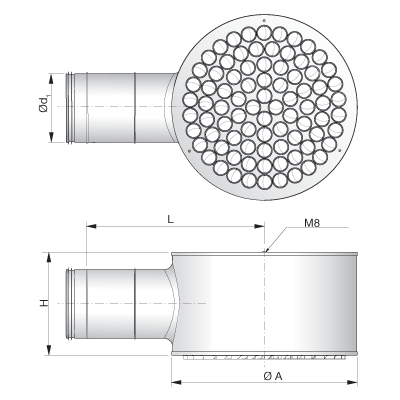

ød1 [mm] |
øA [mm] |
L [mm] |
H [mm] |
Waga [kg] |
100 | 300 | 365 | 200 | 3,1 |
125 | 360 | 395 | 215 | 4,0 |
160 | 460 | 470 | 260 | 5,2 |
200 | 540 | 545 | 300 | 7,7 |
250 | 680 | 645 | 350 | 10,5 |
315 | 680 | 685 | 420 | 10,8 |
Wydajność

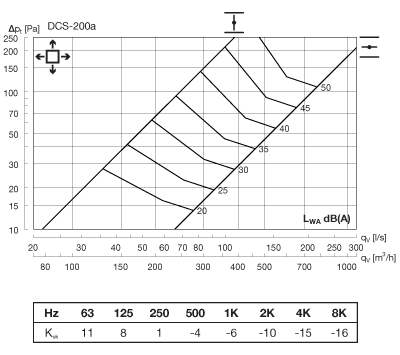

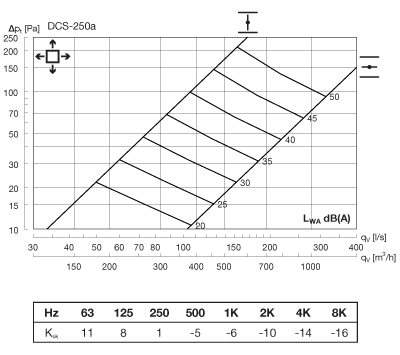

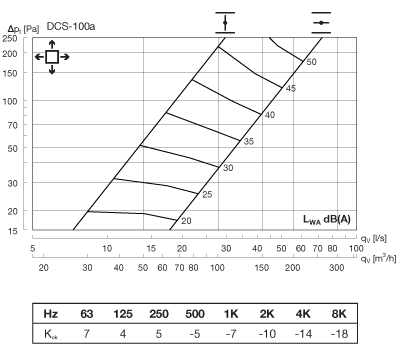

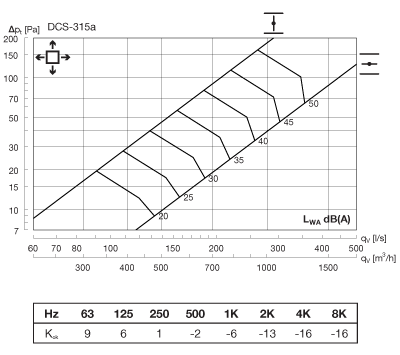

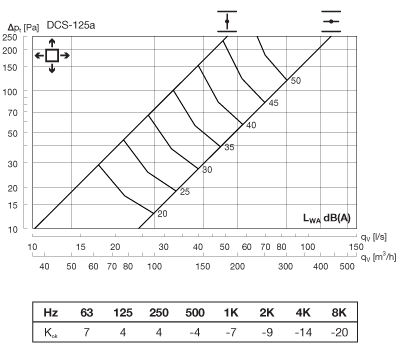

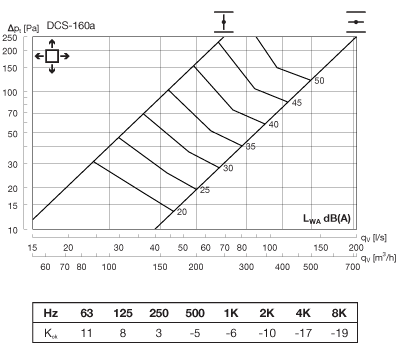

Przepływ powietrza qv [l/s] i [m3/h], ciśnienie całkowite Δpt [Pa], zasięg strumienia l0,2 [m] oraz poziom mocy akustycznej LWA [dB(A)] można zobaczyć na wykresach.
Poziom mocy akustycznej w zależności od częstotliwości
Poziom mocy akustycznej w paśmie częstotliwości określany jest jako LWA + Kok. Wartości Kok są podane w schematach poniżej wykresów.
Szybki wybór
Powietrze nawiewane
DCS ød1 |
Minimum Pi = 5 Pa |
Δpt = 50 Pa, LWA = 30 dB(A) |
Δpt = 50 Pa, LWA = 35 dB(A) |
|||
[mm] | [l/s] | [m³/h] | [l/s] | [m³/h] | [l/s] | [m³/h] |
100 | 9 | 33 | 15 | 52 | 34 | 123 |
125 | 15 | 53 | 29 | 105 | 42 | 150 |
160 | 25 | 91 | 44 | 157 | 65 | 233 |
200 | 40 | 145 | 63 | 225 | 95 | 340 |
250 | 67 | 241 | - | - | 115 | 416 |
315 | 112 | 402 | - | - | 166 | 596 |

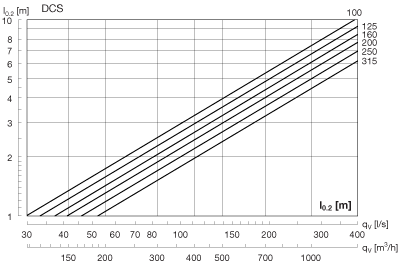

Zasięg strumienia l0.2
Zasięg strumienia jest podawany z prędkością końcową 0,2 m/s.
Tłumienie dźwięku
Tłumienie dźwięku nawiewników ΔL od kanału do pomieszczenia, z uwzględnieniem odbicia końcowego, patrz tabela poniżej.
ød1 [mm] |
Częstotliwość środkowa [Hz] | |||||||
63 | 125 | 250 | 500 | 1K | 2K | 4K | 8K | |
100 | 14 | 9 | 6 | 17 | 14 | 11 | 9 | 16 |
125 | 16 | 11 | 5 | 14 | 12 | 9 | 10 | 16 |
160 | 14 | 10 | 5 | 16 | 10 | 9 | 9 | 14 |
200 | 11 | 7 | 7 | 13 | 8 | 7 | 9 | 14 |
250 | 11 | 7 | 9 | 9 | 7 | 7 | 10 | 14 |
315 | 9 | 6 | 11 | 9 | 6 | 8 | 10 | 14 |
Równoważenie
Dane dotyczące równoważenia są zawarte w oddzielnej broszurze
Wykresy
