Nawiewnik LCS

\ Produkty \ Wentylacja \ Nawiewniki, anemostaty i dysze \ Nawiewniki sufitowe do montażu widocznego

Nawiewnik LCS

Opis Wymiary Parametry techniczne Pliki do pobrania

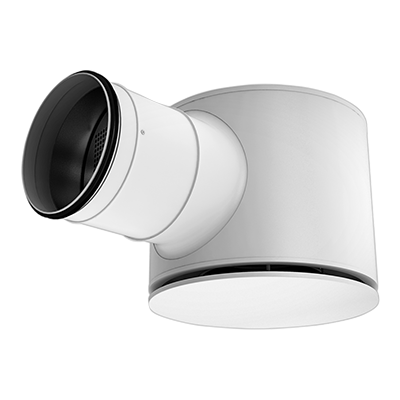

LCS to okrągły nawiewnik ze zintegrowaną skrzynką montowany w widocznym miejscu. Nawiewnik posiada nieperforowaną, regulowaną płytę frontową, która może być stosowana zarówno do nawiewu, jak i wywiewu powietrza. Nawiewnik posiada wbudowaną przepustnicę i element pomiarowy do indywidualnego regulowania. W górnej części nawiewnika LCS znajduje się pręt gwintowany M8 służący do podwieszania nawiewnika. Nawiewnik stosowany jest do poziomego nawiewu chłodnego powietrza, gdzie wymagany jest wysoki impuls.

Możliwość zastosowania zarówno do nawiewu, jak i wywiewu powietrza.
Możliwość podłączenia niezależnie od ułożenia kanałów.
Dostarczane z wbudowaną nitonakrętką M8 pozwalającą na podwieszenie.
Zdejmowana przepustnica pozwalająca na czyszczenie kanału.
Wysoki impuls.

Konserwacja

Aby umożliwić czyszczenie części wewnętrznych i kanału należy zdemontować płytę frontową oraz wyjąć przepustnicę. Widoczne części nawiewnika można przetrzeć wilgotną szmatką..

Materiały i wykończenie:

materiał: stal ocynkowana;
standardowe wykończenie: malowane proszkowo;
kolory standardowe: biały, RAL 9010, połysk 30.

Nawiewnik jest dostępny także w innych kolorach lub ~~oraz~~ niepomalowany. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.

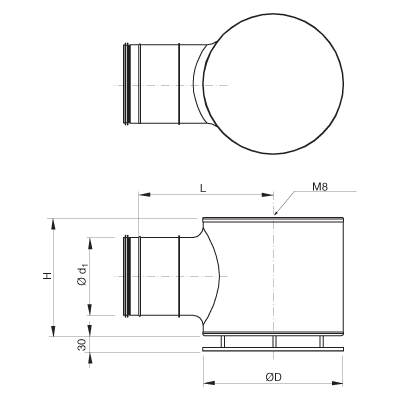

ød₁ [mm]	øD [mm]	L [mm]	H [mm]	Waga [kg]
125	240	340	215	3,4
160	300	360	260	4,6
200	360	390	300	6,9
250	460	420	350	9,6
315	540	460	420	11,4

Wydajność

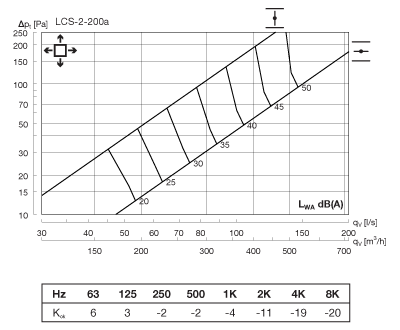

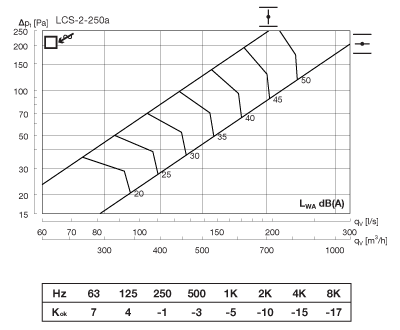

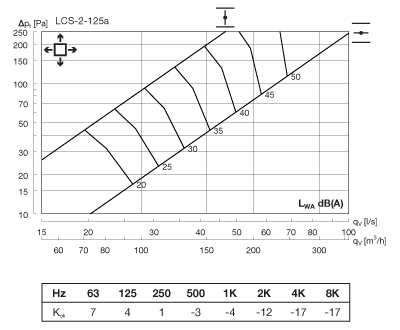

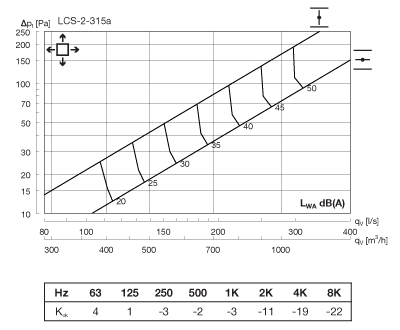

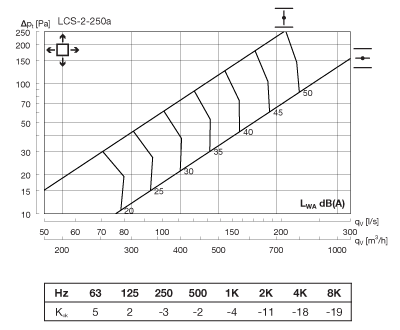

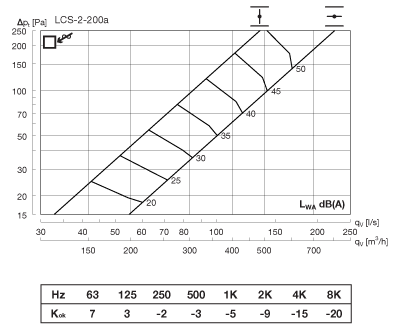

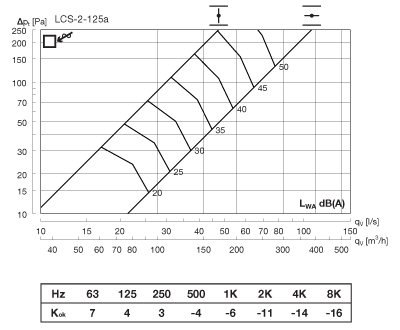

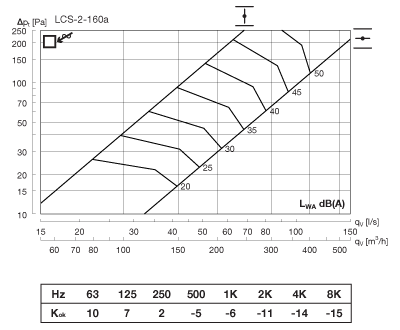

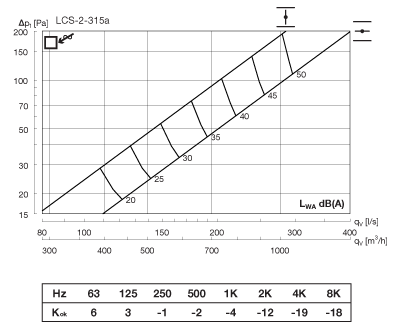

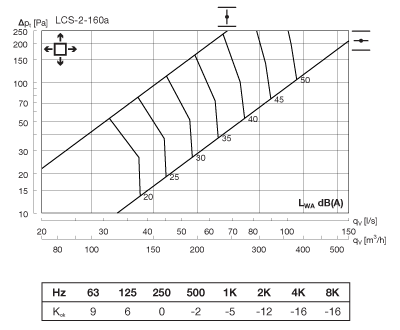

Przepływ powietrza q_v [l/s] i [m³/h], ciśnienie całkowite Δp_t [Pa], zasięg strumienia l_0,2 [m] oraz poziom mocy akustycznej L_WA [dB(A)] można zobaczyć na wykresach.

Poziom mocy akustycznej w zależności od częstotliwości

Poziom mocy akustycznej w paśmie częstotliwości określany jest jako _WA + K_ok. Wartości K_ok są podane w schematach poniżej wykresów.

Szybki wybór

Powietrze nawiewane

ød₁	Minimum P_i = 5 Pa		Δp_t = 50 Pa, L_WA = 30 dB(A)		Δp_t = 50 Pa, L_WA = 35 dB(A)
[mm]	[l/s]	[m³/h]	[l/s]	[m³/h]	[l/s]	[m³/h]
125	18	65	33	119	42	151
160	30	108	53	191	63	227
200	44	158	68	245	84	302
250	69	248	105	378	132	475
315	88	317	-	-	181	652

Powietrze wywiewane

ød₁	Minimum P_i = 5 Pa		Δp_t = 50 Pa, L_WA = 30 dB(A)		Δp_t = 50 Pa, L_WA = 35 dB(A)
[mm]	[l/s]	[m³/h]	[l/s]	[m³/h]	[l/s]	[m³/h]
125	18	66	33	117	43	156
160	30	107	43	156	65	235
200	44	157	67	242	101	362
250	69	248	125	448	147	530
315	88	316	151	543	186	668

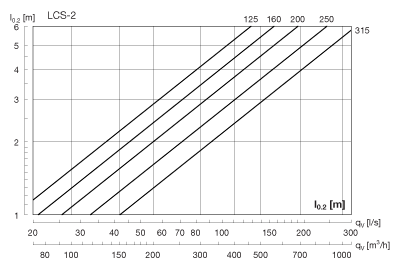

Zasięg strumienia l_0.2

Zasięg strumienia jest podawany z prędkością końcową 0,2 m/s.

Tłumienie dźwięku

Tłumienie dźwięku nawiewników ΔL od kanału do pomieszczenia, z uwzględnieniem odbicia końcowego, patrz tabela poniżej.

ød₁ [mm]	Częstotliwość środkowa [Hz]
ød₁ [mm]	63	125	250	500	1K	2K	4K	8K
125	19	14	7	19	12	15	14	20
160	14	10	6	15	14	14	14	17
200	14	10	11	10	17	12	15	18
250	20	16	15	20	15	12	16	19
315	17	14	14	17	13	12	15	18
