Nawiewnik sufitowy LKAN
Nawiewnik sufitowy LKAN
Nawiewnik sufitowy LKAN

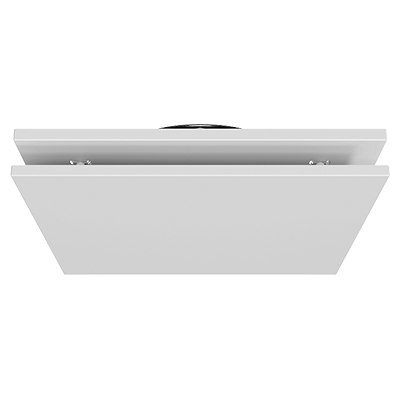

LKAN to kwadratowy nawiewnik z nieperforowaną płytą frontową. LKAN może być stosowany zarówno do nawiewu, jak i wywiewu powietrza. Jest również odpowiedni do poziomego nawiewu chłodnego powietrza.
Zamontowanie nawiewnika LKAN w skrzynce rozprężnej MB pozwala na osiągnięcie stabilnego przepływu powietrza do nawiewnika oraz wykorzystać możliwość precyzyjnej regulacji.
Przepustnica typu B jest unikalną liniową przepustnicą tłokową, która pozwala na pełen zakres regulacji (0-100%) oraz umożliwia zrównoważenie dużej straty ciśnienia przy zachowaniu niskiego poziomu generowanego hałasu. Ponadto konstrukcja przepustnicy zapewnia dokładny i rzetelny pomiar.
Przepustnice typu C i E są wyposażone w łopatki obrotowe, odpowiednio dla nawiewu i wywiewu. Zazwyczaj stosowane w sytuacjach, które nie wymagają wysokiego ciśnienia równoważącego w skrzynce rozprężnej.
- Odpowiedni zarówno do nawiewu, jak i wywiewu powietrza
- Odpowiedni do poziomego nawiewu chłodnego powietrza
- Skrzynka rozprężna dostępna z przepustnicą w wielu wariantach
Konserwacja
Płytę frontową można zdjąć w celu wyczyszczenia elementów wewnętrznych lub w celu uzyskania dostępu do kanału lub skrzynki. Widoczne części nawiewnika można przetrzeć wilgotną szmatką.
Materiały i wykończenie
- Materiał standardowy: stal ocynkowana (G) lub stal nierdzewna (S)
- Standardowe wykończenie: malowane proszkowo
- Kolor standardowy: RAL 9003 i RAL 9010, połysk 30
Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.
Akcesoria
- MBZ - łącznik

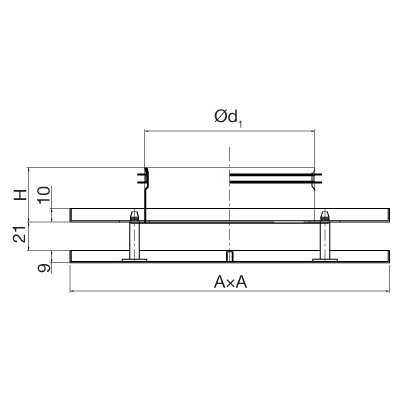

ød [mm] |
A [mm] |
H [mm] |
øU* [mm] |
Obszar wolny A [m²] |
125 | 235 | 40 | 135 | 0,0099 |
160 | 295 | 40 | 170 | 0,0144 |
200 | 395 | 40 | 210 | 0,0198 |
250 | 495 | 60 | 260 | 0,0297 |
315 | 595 | 60 | 325 | 0,0369 |
400 | 595 | 80 | 410 | 0,0378 |
* øU = Otwór w suficie (ød + 10 mm).

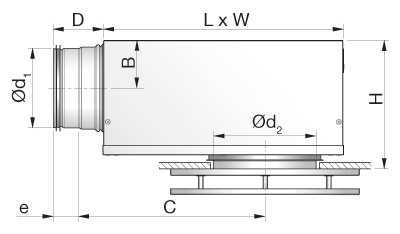

LKAN + skrzynka rozprężna MB:
ød1 [mm] |
ød2 [mm] |
B [mm] |
C [mm] |
D [mm] |
e [mm] |
H* [mm] |
L [mm] |
W [mm] |
100 | 125 | 62 | 245 | 78 | 40 | 163 - 173 | 310 | 260 |
100 | 160 | 62 | 245 | 78 | 40 | 163 - 173 | 310 | 260 |
125 | 125 | 75 | 291 | 78 | 40 | 188 - 198 | 376 | 310 |
125 | 160 | 75 | 291 | 78 | 40 | 188 - 198 | 376 | 310 |
125 | 200 | 75 | 291 | 78 | 40 | 188 - 198 | 376 | 310 |
160 | 160 | 92 | 352 | 78 | 40 | 222 - 232 | 459 | 380 |
160 | 200 | 92 | 352 | 78 | 40 | 222 - 232 | 459 | 380 |
160 | 250 | 92 | 352 | 78 | 40 | 222 - 252 | 459 | 380 |
200 | 200 | 112 | 425 | 78 | 40 | 263 - 293 | 565 | 460 |
200 | 250 | 112 | 425 | 78 | 40 | 263 - 293 | 565 | 460 |
200 | 315 | 112 | 425 | 78 | 40 | 263 - 293 | 565 | 460 |
250 | 250 | 137 | 514 | 118 | 60 | 313 - 343 | 698 | 540 |
250 | 315 | 137 | 514 | 118 | 60 | 313 - 343 | 698 | 540 |
250 | 400 | 137 | 514 | 118 | 60 | 313 - 363 | 698 | 540 |
315 | 315 | 170 | 675 | 118 | 60 | 378 - 408 | 858 | 540 |
315 | 400 | 170 | 675 | 118 | 60 | 378 - 428 | 858 | 540 |
* Przy użyciu akcesoriów MBZ zwiększy się wymiar H:
- ød2 = 100 - 200 mm => H +40 mm,
- ød2 = 250 - 315 mm => H +60 mm,
- ød2 = 400 mm => H +80 mm.

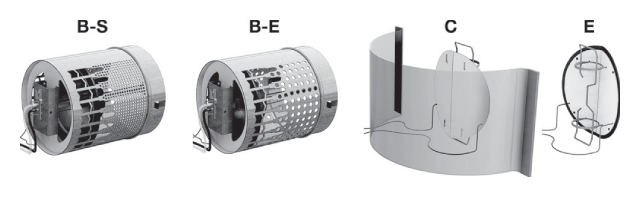

Opcje przepustnicy:
Następujące dane dotyczą LKAN+skrzynka rozprężna MBB-S/-E.
Dane dotyczące MBC i MBE znajdują się na stronie www.lindQST.com.
Szybki dobór, nawiew powietrza
LKAN + MBB-S | Δpt ≥ 50 Pa, 30 dB(A) | Δpt ≥ 50 Pa, 35 dB(A) | |||
ød1 kanału [mm] | ød2 LKA [mm] | [l/s] | [m³/h] | [l/s] | [m³/h] |
100 | 125 | 32 | 115 | 38 | 137 |
100 | 160 | 36 | 130 | 44 | 158 |
125 | 125 | 38 | 137 | 45 | 162 |
125 | 160 | 48 | 173 | 56 | 202 |
125 | 200 | 55 | 198 | 64 | 230 |
160 | 160 | 54 | 194 | 63 | 227 |
160 | 200 | 67 | 241 | 78 | 281 |
160 | 250 | 79 | 284 | 93 | 335 |
200 | 200 | 68 | 245 | 82 | 295 |
200 | 250 | 87 | 313 | 102 | 367 |
200 | 315 | 113 | 407 | 134 | 482 |
250 | 250 | 102 | 367 | 122 | 439 |
250 | 315 | 118 | 425 | 140 | 504 |
250 | 400 | 125 | 450 | 148 | 533 |
315 | 315 | 127 | 457 | 155 | 558 |
315 | 400 | 123 | 443 | 148 | 533 |
