Nawiewnik sufitowy LCAN
Nawiewnik sufitowy LCAN
Nawiewnik sufitowy LCAN

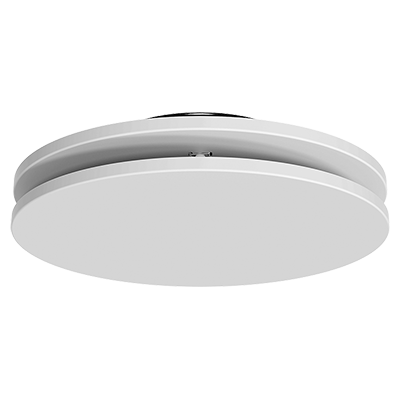

LCAN to okrągły nawiewnik z nieperforowaną płytą frontową. LCAN może być stosowany zarówno do nawiewu, jak i wywiewu powietrza. Jest również odpowiedni do poziomego nawiewu chłodnego powietrza.
Montaż nawiewnika LCAN ze skrzynką rozprężną MB pozwala na osiągnięcie stabilnego przepływu powietrza do nawiewnika oraz wykorzystać możliwość precyzyjnej regulacji.
Przepustnica typu B jest unikalną liniową przepustnicą tłokową, która pozwala na pełen zakres regulacji (0-100%) oraz umożliwia zrównoważenie dużej straty ciśnienia przy zachowaniu niskiego poziomu generowanego hałasu. Ponadto konstrukcja przepustnicy zapewnia dokładny i rzetelny pomiar.
Przepustnice typu C i E są wyposażone w łopatki obrotowe, odpowiednio dla nawiewu i wywiewu. Zazwyczaj stosowane w sytuacjach, które nie wymagają wysokiego ciśnienia równoważącego w skrzynce rozprężnej.
- Odpowiedni zarówno do nawiewu, jak i wywiewu powietrza
- Odpowiedni do poziomego nawiewu chłodnego powietrza
- Skrzynka rozprężna dostępna z przepustnicą w wielu wariantach
Konserwacja
Płytę frontową można zdjąć w celu wyczyszczenia elementów wewnętrznych lub w celu uzyskania dostępu do kanału lub skrzynki. Widoczne części nawiewnika można przetrzeć wilgotną szmatką.
Materiały i wykończenie
- Materiał standardowy: stal ocynkowana (G) lub stal nierdzewna (S)
- Standardowe wykończenie: malowanie proszkowe
- Kolor standardowy: RAL 9003 i RAL 9010, połysk 30
Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.
Akcesoria
- MBZ - łącznik

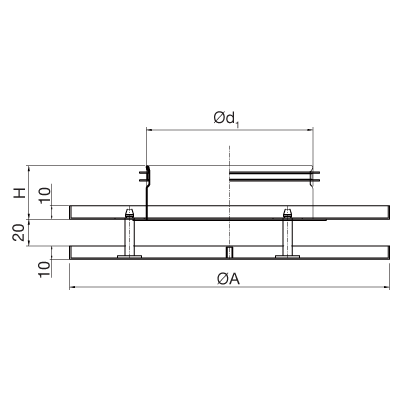

ød [mm] |
øA [mm] |
H [mm] |
øU* [mm] |
Wolny obszar A [m²] |
100 | 240 | 40 | 110 | 0,00900 |
125 | 240 | 40 | 135 | 0,00990 |
160 | 300 | 40 | 170 | 0,01485 |
200 | 360 | 40 | 210 | 0,02070 |
250 | 460 | 60 | 260 | 0,02700 |
315 | 540 | 60 | 325 | 0,03330 |
400 | 540 | 80 | 410 | 0,03330 |
* Otwór w suficie (ød + 10 mm).

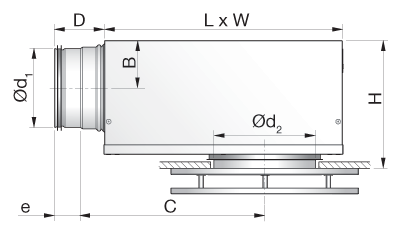

LCAN + skrzynka rozprężna MB:
ød1 [mm] |
ød2 [mm] |
B [mm] |
C [mm] |
D [mm] |
e [mm] |
H* [mm] |
L [mm] |
W [mm] |
100 | 100 | 62 | 245 | 78 | 40 | 163 - 173 | 310 | 260 |
100 | 125 | 62 | 245 | 78 | 40 | 163 - 173 | 310 | 260 |
100 | 160 | 62 | 245 | 78 | 40 | 163 - 173 | 310 | 260 |
125 | 125 | 75 | 291 | 78 | 40 | 188 - 198 | 376 | 310 |
125 | 160 | 75 | 291 | 78 | 40 | 188 - 198 | 376 | 310 |
125 | 200 | 75 | 291 | 78 | 40 | 188 - 198 | 376 | 310 |
160 | 160 | 92 | 352 | 78 | 40 | 222 - 232 | 459 | 380 |
160 | 200 | 92 | 352 | 78 | 40 | 222 - 232 | 459 | 380 |
160 | 250 | 92 | 352 | 78 | 40 | 222 - 252 | 459 | 380 |
200 | 200 | 112 | 425 | 78 | 40 | 263 - 293 | 565 | 460 |
200 | 250 | 112 | 425 | 78 | 40 | 263 - 293 | 565 | 460 |
200 | 315 | 112 | 425 | 78 | 40 | 263 - 293 | 565 | 460 |
250 | 250 | 137 | 514 | 118 | 60 | 313 - 343 | 698 | 540 |
250 | 315 | 137 | 514 | 118 | 60 | 313 - 343 | 698 | 540 |
250 | 400 | 137 | 514 | 118 | 60 | 313 - 363 | 698 | 540 |
315 | 315 | 170 | 675 | 118 | 60 | 378 - 408 | 858 | 540 |
315 | 400 | 170 | 675 | 118 | 60 | 378 - 428 | 858 | 540 |
* Przy użyciu akcesoriów MBZ zwiększy się wymiar H:
- ød2 = 100 - 200 mm => H +40 mm,
- ød2 = 250 - 315 mm => H +60 mm,
- ød2 = 400 mm => H +80 mm.

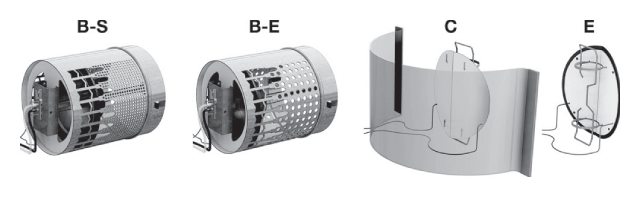

Opcje przepustnicy:
Następujące dane dotyczą LCAN+skrzynka rozprężna MBB-S/-E. Dane dotyczące MBC i MBE znajdują się na stronie www.lindQST.com.
Szybki dobór, nawiew powietrza
LCAN + MBB-S | Δpt ≥ 50 Pa, 30 dB(A) | Δpt ≥ 50 Pa, 35 dB(A) | |||
ød1 kanału [mm] | ød2 LCAN [mm] | [l/s] | [m³/h] | [l/s] | [m³/h] |
100 | 100 | 25 | 90 | 29 | 104 |
100 | 125 | 32 | 115 | 38 | 137 |
100 | 160 | 36 | 130 | 44 | 158 |
125 | 125 | 38 | 137 | 45 | 162 |
125 | 160 | 48 | 173 | 56 | 202 |
125 | 200 | 55 | 198 | 64 | 230 |
160 | 160 | 54 | 194 | 63 | 227 |
160 | 200 | 67 | 241 | 78 | 281 |
160 | 250 | 79 | 284 | 93 | 335 |
200 | 200 | 68 | 245 | 82 | 295 |
200 | 250 | 87 | 313 | 102 | 367 |
200 | 315 | 113 | 407 | 134 | 482 |
250 | 250 | 102 | 367 | 122 | 439 |
250 | 315 | 118 | 425 | 140 | 504 |
250 | 400 | 125 | 450 | 148 | 533 |
315 | 315 | 127 | 457 | 155 | 558 |
315 | 400 | 123 | 443 | 148 | 533 |
