Nagrzewnica do kanałów prostokątnych SVS
Nagrzewnica do kanałów prostokątnych SVS
Nagrzewnica do kanałów prostokątnych SVS
Nagrzewnice wodne wykorzystywane są w systemach wentylacji. Wymienniki nagrzewnic składają się z miedzianych rurek i aluminiowych lamelek. Obudowa wykonana jest ze stali pokrytej alu-cynkiem. Zdejmowalna pokrywa serwisowa umieszczona po stronie podłączeniowej pozwala czyścić i przeglądać urządzenie. Zejmowanie poprzez odkręcenie czterech śrub.

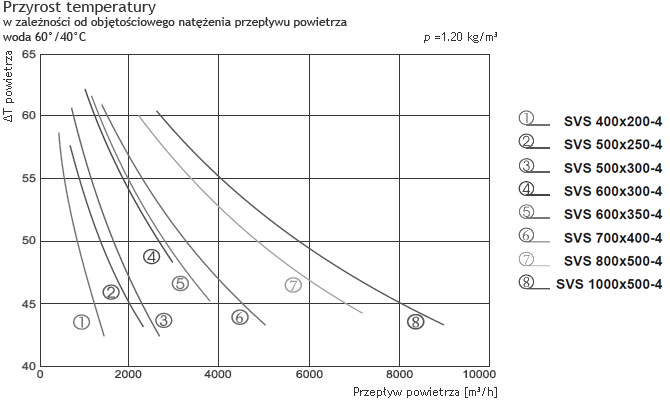

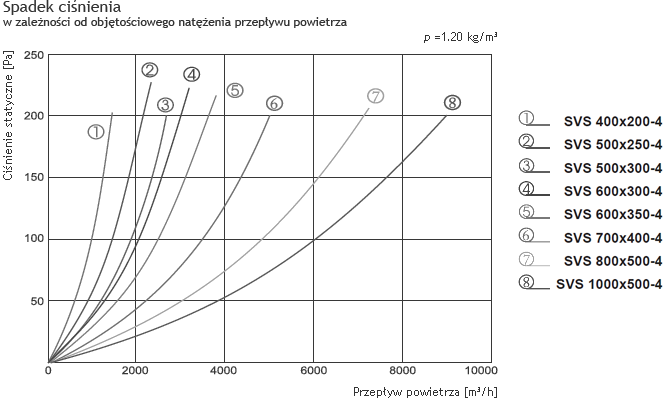

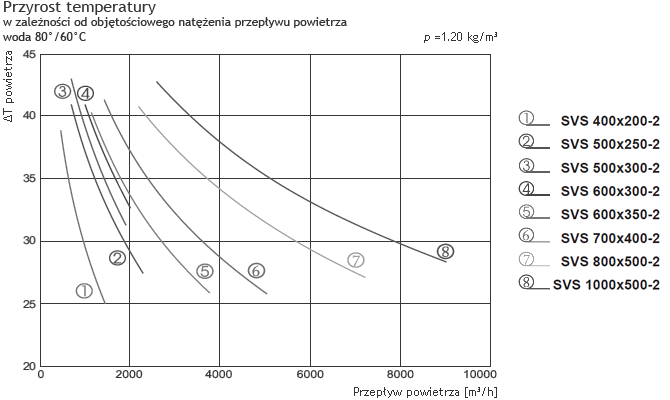

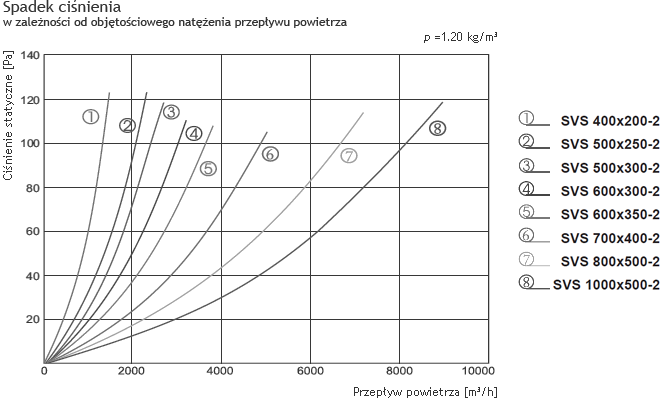

Typ | Moc grzewcza | Moc grzewcza | ΔT powietrza | ΔT powietrza | Prędkość | Spadek ciśnienia | Natężenie przepływu |
[kW](1) | [kW](2) | (1) | (2) | [m³/h] | [kPa] | [l/s] | |
SVS 400x200-2 | 11,8 | 7,8 | 26,9 | 17,8 | 1300 | 9,0/4,5 | 0,14/0,09 |
SVS 400x200-4 | 19,3 | 12,9 | 44,1 | 29,4 | 1300 | 6,7/3,5 | 0,24/0,16 |
SVS 500x250-2 | 19,5 | 12,6 | 29,0 | 18,64 | 2000 | 5,8/2,6 | 0,24/0,15 |
SVS 500x250-4 | 30,0 | 20,1 | 44,5 | 29,8 | 2000 | 7,7/3,9 | 0,37/0,24 |
SVS 500x300-2 | 23,3 | 15,3 | 30,1 | 19,7 | 2300 | 8,5/4,2 | 0,28/0,18 |
SVS 500x300-4 | 35,6 | 22,3 | 44,6 | 29,7 | 2300 | 6,3/3,1 | 0,42/0,28 |
SVS 600x300-2 | 26,7 | 17,5 | 29,4 | 19,2 | 2700 | 7,1/3,5 | 0,33/0,21 |
SVS 600x300-4 | 45,3 | 30,4 | 49,9 | 33,5 | 2700 | 9,0/4,5 | 0,55/0,37 |
SVS 600x350-2 | 29,4 | 19,4 | 28,2 | 18,6 | 3100 | 9,5/4,7 | 0,36/0,24 |
SVS 600x350-4 | 50,4 | 34,1 | 48,3 | 32,7 | 3100 | 9,6/4,9 | 0,62/0,41 |
SVS 700x400-2 | 41,5 | 27,4 | 26,8 | 17,7 | 4600 | 8,7/4,3 | 0,51/0,33 |
SVS 700x400-4 | 69,0 | 46,6 | 44,5 | 30,1 | 4600 | 15,5/5,6 | 0,84/0,56 |
SVS 800x500-2 | 69,0 | 44,7 | 26,3 | 17,0 | 7800 | 9,0/4,2 | 0,84/0,54 |
SVS 800x500-4 | 113,1 | 76,0 | 43,0 | 28,9 | 7800 | 16,5/8,2 | 1,38/0,92 |
SVS 1000x500-2 | 89,0 | 58,4 | 27,8 | 18,3 | 9500 | 13,4/6,6 | 1,09/0,71 |
SVS 1000x500-4 | 135,8 | 91,7 | 42,5 | 28,7 | 9500 | 20,3/10,1 | 1,66/1,11 |

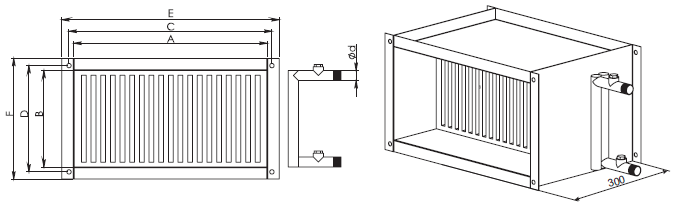

Typ | A | B | C | D | E | F | ød |
SVS 400x200-2 | 400 mm | 200 mm | 420 mm | 220 mm | 440 mm | 240 mm | 3/4 |
SVS 400x200-4 | 400 mm | 200 mm | 420 mm | 220 mm | 440 mm | 240 mm | 3/4 |
SVS 500x250-2 | 500 mm | 250 mm | 520 mm | 270 mm | 540 mm | 290 mm | 3/4 |
SVS 500x250-4 | 500 mm | 250 mm | 520 mm | 270 mm | 540 mm | 290 mm | 3/4 |
SVS 500x300-2 | 500 mm | 300 mm | 520 mm | 320 mm | 540 mm | 340 mm | 3/4 |
SVS 500x300-4 | 500 mm | 300 mm | 520 mm | 320 mm | 540 mm | 340 mm | 3/4 |
SVS 600x300-2 | 600 mm | 300 mm | 620 mm | 320 mm | 640 mm | 340 mm | 3/4 |
SVS 600x300-4 | 600 mm | 300 mm | 620 mm | 320 mm | 640 mm | 340 mm | 3/4 |
SVS 600x350-2 | 600 mm | 350 mm | 620 mm | 370 mm | 640 mm | 390 mm | 3/4 |
SVS 600x350-4 | 600 mm | 350 mm | 620 mm | 370 mm | 640 mm | 390 mm | 3/4 |
SVS 700x400-2 | 700 mm | 400 mm | 720 mm | 420 mm | 740 mm | 440 mm | 1 |
SVS 700x400-4 | 700 mm | 400 mm | 720 mm | 420 mm | 740 mm | 440 mm | 1 |
SVS 800x500-2 | 800 mm | 500 mm | 820 mm | 520 mm | 840 mm | 540 mm | 1 |
SVS 800x500-4 | 800 mm | 500 mm | 820 mm | 520 mm | 840 mm | 540 mm | 1 |
SVS 1000x500-2 | 1000 mm | 500 mm | 1020 mm | 520 mm | 1040 mm | 540 mm | 1 |
SVS 1000x500-4 | 1000 mm | 500 mm | 1020 mm | 520 mm | 1040 mm | 540 mm | 1 |
