Chłodnica wodna kanałowa AVA

Chłodnica wodna kanałowa AVA

Nagrzewnice i chłodnice wodne > Chłodnica wodna kanałowa AVA
Produkt marki Salda Chłodnice kanałowe są stosowane w systemach wentylacji wymagających dostarczania schłodzonego powietrza. Chłodnice AVA są wykonane z rurek miedzianych oraz lameli aluminiowych. Obudowa jest wytwarzana ze stali ocynkowanej. Urządzenie jest wyposażone w odprowadzenie skroplin.
Wydatek
powietrza
[m³/h]
Spadek ciśnienia po stronie powietrza
[Pa]
Temp. powietrza wlotowego
[°C]
Temp. powietrza wylotowego
[°C]
Wydajność
[kW]
Przepływ wody
[l/s]
Spadek ciśnienia po stronie wody
[kPa]
AVA 100
60 9,99 25 15,23 0,24 0,01 0,51
60 11,25 28 16,92 0,31 0,01 0,77
110 23,19 25 17,09 0,33 0,01 0,84
110 26,06 28 19,07 0,43 0,02 1,30
165 43,01 25 18,28 0,40 0,02 1,16
165 47,41 28 20,41 0,52 0,02 1,78
AVA 125
90 5,40 25 13,91 0,43 0,02 0,41
90 6,07 28 15,34 0,56 0,02 0,58
180 13,22 25 16,08 0,63 0,03 0,71
180 14,87 28 17,90 0,82 0,03 1,11
270 23,40 25 17,32 0,77 0,03 1,00
270 26,52 28 19,32 1,00 0,04 1,56
AVA 160
140 9,44 25 15,29 0,55 0,02 0,57
140 10,62 28 16,99 0,72 0,03 0,88
290 25,95 25 17,53 0,80 0,03 1,06
290 29,55 28 19,66 1,04 0,04 1,66
400 42,85 25 18,50 0,93 0,04 1,36
400 50,51 28 20,34 1,34 0,05 2,55
AVA 200
230 9,75 25 15,46 0,88 0,03 0,65
230 10,97 28 17,18 1,15 0,05 1,02
450 24,76 25 17,52 1,23 0,05 1,15
450 28,66 28 19,57 1,66 0,07 1,91
700 50,99 25 18,92 1,52 0,06 1,64
700 61,37 28 20,28 2,43 0,10 3,72
AVA 250
360 7,91 25 15,00 1,47 0,06 1,15
360 8,99 28 16,71 1,93 0,08 1,84
700 20,44 25 16,69 2,32 0,09 2,53
700 24,11 28 17,93 3,45 0,14 5,04
1060 39,32 25 17,35 3,28 0,13 4,61
1060 45,92 28 19,07 4,63 0,18 8,44
AVA 315
570 8,85 25 15,34 2,24 0,09 1,89
570 10,47 28 16,04 3,42 0,14 3,94
1130 24,78 25 16,34 4,11 0,16 5,44
1130 28,71 28 17,91 5,73 0,23 9,78
1700 47,81 25 17,25 5,51 0,22 9,13
1700 55,30 28 19,12 7,55 0,30 15,97
AVA 400
900 9,86 25 15,92 3,19 0,13 1,20
900 11,83 28 16,66 4,99 0,20 2,62
1800 28,69 25 16,85 5,99 0,24 3,60
1800 33,48 28 18,41 8,51 0,34 6,58
2500 49,50 25 17,51 7,65 0,30 5,53
2500 57,57 28 19,36 10,64 0,42 9,91

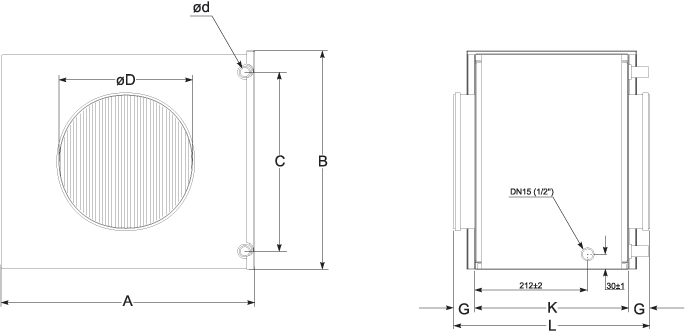

Typ øD
[mm]
ød
[mm]
Gwint
[cale]
C
[mm]
B
[mm]
A
[mm]
K
[mm]
G
[mm]
L
[mm]
AVA 100 100 10 1/2 98 236 170 265 48 365
AVA 125 125 22 1/2 188 330 257 286 48 388
AVA 160 160 22 1/2 188 330 255 286 40 360
AVA 200 200 22 1/2 263 396 328 286 40 365
AVA 250 250 22 1/2 338 475 415 286 55 396
AVA 315 315 22 1/2 413 555 480 286 55 396
AVA 400 400 22 1/2 438 720 505 316 65 445
