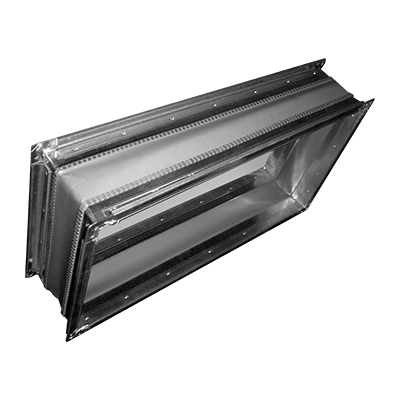

Króciec elastyczny prostokątny KEP

Opis Dane techniczne Pliki do pobrania

Materiał:

• łącznik elastyczny XEV-50 35/60/35,
• profil DW,
• narożnik H.

Zastosowanie:

• w instalacjach wentylacyjnych w celu eliminacji drgań przenoszonych przez urządzenia.

A lub B ≤ 999: DW 20, H 20,
1000 ≤ A lub B ≤ 2499: DW 30, H 30.

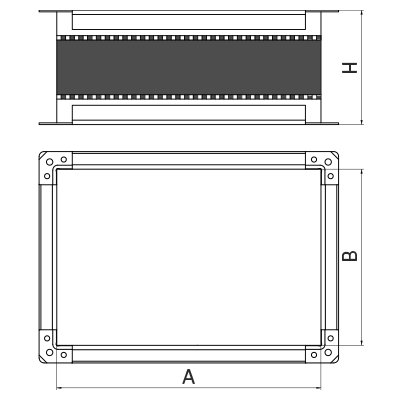

A [mm]	B [mm]	L [mm]
160	160	130
200	160	130
200	200	130
250	160	130
250	200	130
250	250	130
315	160	130
315	200	130
315	250	130
315	315	130
400	160	130
400	200	130
400	250	130
400	315	130
400	400	130
500	200	130
500	250	130
500	315	130
500	400	130
500	500	130
630	250	130
630	315	130
630	400	130
630	500	130
630	630	130
800	315	130
800	400	130
800	500	130
800	630	130
800	800	130
1000	400	130
1000	500	130
1000	630	130
1000	800	130
1000	1000	130
1250	500	130
1250	630	130
1250	800	130
1250	1000	130
1250	1250	130

Tolerancja ±2 mm. Pośrednie wymiary A, B dostępne na zamówienie.
