Klapa oddymiająca WXHU
Klapa oddymiająca WXHU
Klapa oddymiająca WXHU
Okrągła klapa oddymiająca do jednostrefowych systemów oddymiania i odprowadzania ciepła. Obudowa klapy jest wykonana ze stali ocynkowanej z połączeniem Lindab Safe o klasie szczelności C zgodnie z normą EN1751.

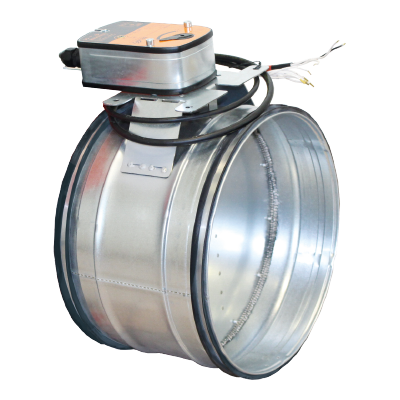

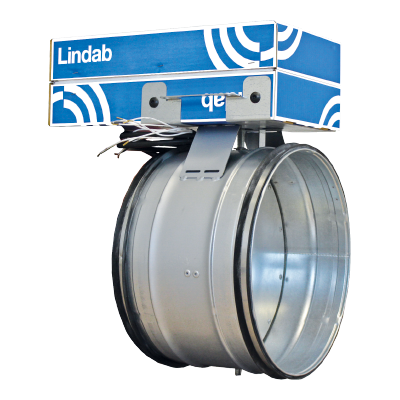

Klapa produkowana jest w dwóch wersjach: z uruchamianiem automatycznym (AA) i z uruchamianiem manualnym (MA, siłownik w obudowie ognioodpornej). Klapa oddymiająca ma oznakowanie CE i certyfikację zgodnie z normą EN12101-8, została przetestowana zgodnie z normą EN1366-10 i sklasyfikowana zgodnie z normą EN13501-4. Klapa przeznaczona do montażu zarówno w pionie, jak i w poziomie w jednostrefowych systemach oddymiających działających w temperaturze do 600°C w czasie 2 godzin. Klasa szczelności S przy podciśnieniu 1500Pa.
Klasyfikacja (EN13501-4)
- E600 120 (ved, hod i<->o) S 1500 C10000 AA single
- E600 120 (ved, hod i<->o) S 1500 C10000 MA single
| ød [mm] |
l [mm] |
Typ AA | Typ MA | ||
| a [mm] |
m [kg] |
a [mm] |
m [kg] |
||
| 100 | 100 | 250 | 3,2 | 376 | 5,7 |
| 125 | 100 | 250 | 3,4 | 376 | 5,9 |
| 160 | 100 | 250 | 3,6 | 376 | 6,1 |
| 200 | 100 | 250 | 3,9 | 376 | 6,4 |
| 250 | 100 | 270 | 4,5 | 379 | 7,0 |
| 315 | 100 | 270 | 5,2 | 379 | 7,7 |
| 355 | 100 | 270 | 5,5 | 379 | 8,0 |
| 400 | 100 | 290 | 6,8 | 399 | 9,3 |
| 450 | 100 | 290 | 8,1 | 399 | 10,6 |
| 500 | 115 | 298 | 9,5 | 407 | 12,0 |
| 560 | 115 | 298 | 11,0 | 407 | 13,5 |
| 630 | 115 | 298 | 12,5 | 407 | 15,0 |

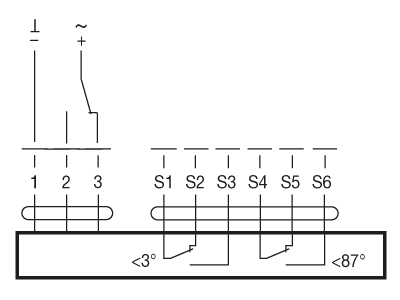

| BLE24 | BLE230 | |
| Zasilanie: | AC/DC 19.2 28,8 V, 50/60 Hz | AC 198-264 V, 50/60 Hz |
| Pobór mocy: | 7,5 W | 5,0 W |
| Wymiarowanie przewodów: | 9 VA | 12 VA |
| Podłączenie: | Przewód 1 m, 3×0,75 mm² | Przewód 1 m, 3×0,75 mm² |
| Kąt roboczy: | maks. 90° | maks. 105° |
| Moment obrotowy przy napięciu znamionowym: |
min. 15 Nm | min. 15 Nm |
| Kierunek obrotów: | Wybrany podczas montażu L/P | Wybrany podczas montażu L/P |
| Wskaźnik położenia: | Mechaniczny ze strzałką | Mechaniczny ze strzałką |
| Czas pracy: | <30 s dla 90° | <30 s dla 90° |
| Poziom mocy akustycznej: | maks. 62 dB(A) | maks. 62 dB(A) |
| Klasa ochrony: | III SELV | II izolacja całkowita |
| Typ zabezpieczenia: | IP 54 | IP 54 |
| Zakres temperatur otoczenia: | -30 do +50°C | -40 do +80°C |
| Wilgotność otoczenia: | 95% RH | 95% RH |
Kod zamówienia
WXHU SMA D00 200
Szczegóły kodu:
WXHU
Produkt
SMA
Odpowiedź przekaźnika
SAA: Pojedyncza aktywacja automatyczna
SMA: Pojedyncza aktywacja ręczna
SAA: Pojedyncza aktywacja automatyczna
SMA: Pojedyncza aktywacja ręczna
D00
Typ silnika
V00: Belimo BLE24 V AC/DC
D00: Belimo BLE230 V AC
V00: Belimo BLE24 V AC/DC
D00: Belimo BLE230 V AC
200

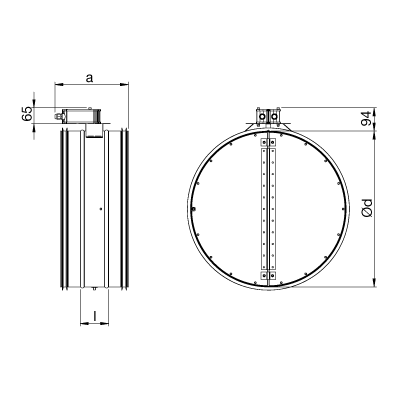

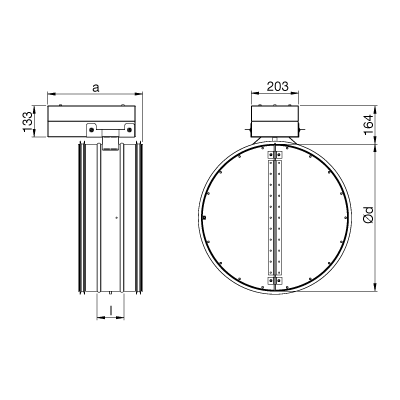

Wymiary [mm]
