KF T120 F 160 EC

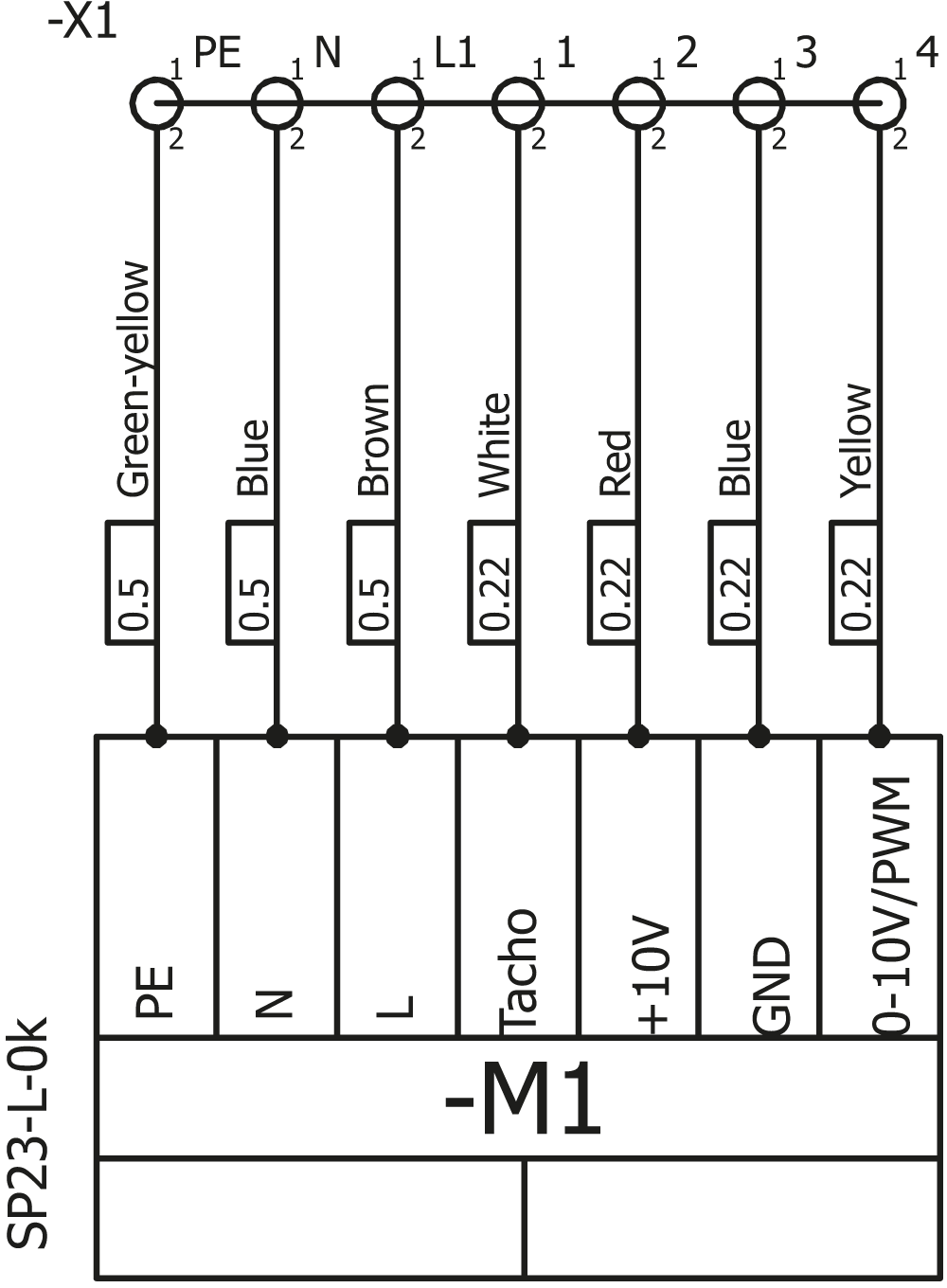

Opis Dane techniczne Wymiary Schemat Pliki do pobrania

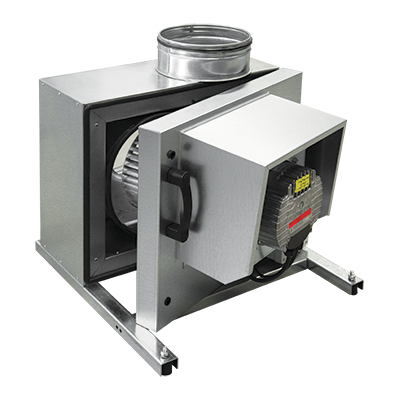

Wentylatory KF T120 EC marki Salda stworzono do wyciągów gorącego powietrza (do 120°C) zawierających parę wodną i zanieczyszczenia takie jak tłuszcz z obiektów gastronomicznych.

Charakterystyka:

• wirnik ze stali ocynkowanej z łopatkami pochylonymi do przodu lub do tyłu,
• maksymalna temperatura strumienia powietrza - 120°C;,
• prędkość wentylatora 100% kontrolowana przez sygnał 0-10V,
• energooszczędne,
• łatwe serwisowanie.

Budowa:

• obudowa: blacha stalowa ocynkowana,
• izolacja cieplna - 50 mm,
• podkładki antywibracyjne,
• łatwo wyjmowany pojemnik na smar,
• odpływ ze stali nierdzewnej,
• klapa serwisowa otwierana na lewą stronę,
• daszek ze stali ocynkowanej,
• włącznik/wyłącznik bezpieczeństwa (opcja),
• wentylator okrągły z zewnętrznym silnikiem,
• ochrona silnika zintegrowana z elektroniką,
• klasa ochrony silnika: IP-54,
• klasa ochrony skrzynki przyłączeniowej: IP-55.

Instalacja:

• urządzenie może być stosowane w pomieszczeniach lub na zewnątrz,
• montaż: pionowy.

Opcje kontroli prędkości:

• potencjometr 10 kΩ,
• zewnętrzny sygnał 0-10 VDC/PWM z kontrolerem użytkownika,
• może być podłączony bezpośrednio do opcjonalnych czujników ciśnienia stałych, CO2, RH lub przełącznika on/off.

Wybrane dane techniczne:

• napięcie / częstotliwość: 230 V / 50 Hz,
• zużycie energii: 0,178 kW,
• prąd: 1,33 A,
• maksymalny przepływ powietrza: 1061 m³/h.

		KF T120 F 160 EC
Napięcie / częstotliwość	[V]/[Hz]	~1,230/50
Zużycie energii	[kW]	0,178
Prąd	[A]	1,33
Prędkość	[min-1]	1487
Maks. przepływ powietrza	[m³/h]	1061
Min./maks. temperatura powietrza	[°C]	-25/+40
Waga	[kg]	17
Klasa ochrony silnika		IP-54
Klasa ochrony skrzynki przyłączeniowej		IP-55
Zgodność z ERP		2018*

* Wentylatory transportujące gaz o temperaturze wyższej niż 100°C nie podlegają regulacji ERP.

Charakterystyka akustyczna:

	Całkowite Lwa dB(A)	Lwa, dB(A)
		125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz
Wlot	73	63	66	70	64	59	57	52
Wylot	75	64	70	71	63	62	59	54
Do otoczenia	58	50	52	54	48	44	41	35

Pomiary przy 802 m³/h, 100 Pa.

Krzywe charakterystyczne urządzenia zostały określone zgodnie z normą EN ISO 5801.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

Akcesoria:

Stouch* MTP010* S-1141**	S-RCO2-F2 S-KCO2	S-RFF-U-D-F2 S-KFF-U	SMT-D-4PEL	Główny przełącznik	AP AGO AKS/SAKS	ATS LSV FSV	RSK NPU AB	RCMAN-PU
+	+	+	+	+	200	-	200	200

* Może być stosowany tylko razem falownikami FI.
** Przetwornik ciśnienia S-1141 jest obsługiwany wyłącznie za pomocą sterownika Stouch.

A [mm]	A1 [mm]	B [mm]	C [mm]	C1 [mm]	øD [mm]	øD1 [mm]	F1 [mm]	F2 [mm]	H [mm]	H1 [mm]	L [mm]	L1 [mm]	L2 [mm]
131	107	413	242	195	200	200	80	31	469	355	228	173	420
