Czujnik CO2 z przekaźnikiem CO2RT-R-LB

Opis Dane techniczne Wymiary Pliki do pobrania

CO2RT-R-LB to czujnik pomieszczeniowy do pomiaru poziomu dwutlenku węgla w powietrzu. Urządzenie posiada wbudowany przekaźnik z wyjściem dwustanowymprzełączającym.

• Wbudowany przekaźnik.
• Poziom CO₂ 0 ... 2000 ppm.
• Doskonała, długotrwała wytrzymałość.
• Zatrzaskowa pokrywa.

CO2RT-R-LB firmy Lindab z zastrzeżony opatentowanym procesem automatycznej kalibracji wyznacza nowe standardy w pomiarach CO₂ dla aplikacji HVAC.

Metoda pomiaru

Stężenie CO₂ mierzone jest za pomocą światła podczerwonego, metodą, którą mierzy się absorpcję w gazach. Posiada referencyjny system pomiarowy, który kompensuje wartości w odniesieniu do zmian natężenia światła.

Metoda ta zapewnia szereg korzyści:

• bardzo wysoka dokładność;
• dokładna identyfikacja wykrytego gazu;
• niskie ryzyko zanieczyszczenia;
• krótki czas reakcji;
• wysoka, długotrwała wytrzymałość;
• długi okres między kalibracjami (>5 lat).

Zastosowania

Poziom dwutlenku węgla stanowi bezpośredni wskaźnik jakości powietrza w pomieszczeniach. Te podstawowe informacje pozwalają na precyzyjne sterowanie wentylacją i poprawę jakości powietrza. Jednocześnie ilość powietrza nawiewanego jest zwiększana tylko w razie potrzeby, dzięki czemu koszty energii zostają zredukowane.

Połączenia

• 1: Napięcie zasilania 24 V AC
• 2: Neutralny systemu 24 V AC
• 3: Wspólny
• 4: Normalnie otwarty
• 5: Normalnie zamknięty

Zacisk śrubowy: maks. 1,5 mm².

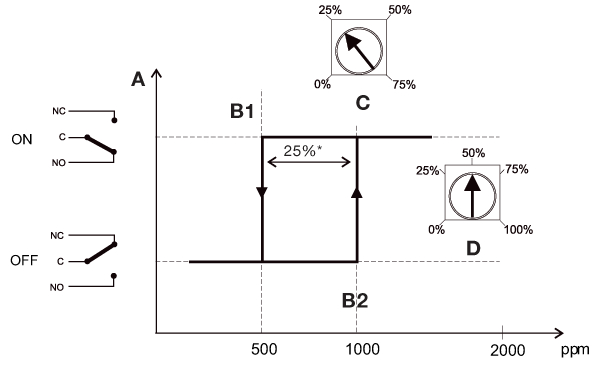

Histereza i poziom

A: stan przekaźnika  •  B1: wyłączenie  •  B2: włączenie
C: histereza [% zakresu pomiarowego]  •  D: poziom [% zakresu pomiarowego]
* 25% zakresu pomiarowego

Dane techniczne

Parametr	Wartość
Napięcie zasilania:	24 V AC +/- 15%, 50-60 Hz lub 15-35 V DC
Pobór mocy:	3 W
Temperatura otoczenia:	od -5 do +55°C
Wilgotność otoczenia:	od 0 do 90% RH, bez kondensacji
Zależność od temperatury:	typ. 2 ppm CO2 /°C
Temperatura przechowywania:	od -40 do +70°C
Długotrwała wytrzymałość:	typ 20 ppm / rok
Czas reakcji:	< 90 sek.
Czas nagrzewania:	< 5 min.
Klasa ochronności:	IP30
Zasada pomiaru:	NDIR (Non-Dispersive Infrared Technology)
Zakres roboczy:	CO2 0-2000 ppm
Dokładność CO2 (przy 20°C):	< ± (50 ppm + 2% wartości pomiarowej) Ten produkt spełnia wymagania europejskich norm EMC CENELEC EN 61000-6-1 i EN 61000-6-3 i posiada znak CE.
Kolor:	biały, RAL 9010

Wyjście dwustanowe

Parametr	Wartość
Maks. napięcie wyłączeniowe:	50 V AC / 60 V DC
Maks. obciążenie wyłączeniowe:	1 A przy 50 V AC, 1 A przy 30 V DC
Min. obciążenie wyłączeniowe:	1 mA przy 5 V DC
Materiał kontaktowy:	Platerowane Ag+Au

Kalibracja

Parametr	Wartość
Odstęp czasu między kalibracjami:	Ponad pięć lat. Przy montażu nie jest konieczna kalibracja.
Kalibracja:	Czujnik jest kalibrowany przez firmę Lindab.

Czujnik montowany jest w części osłonowej obudowy. Pokrywa jest łatwa do odłączenia od tyłu dzięki zatrzaskowym uchwytom i odłączanym zaciskom. Sprawia to, że montaż jest łatwiejszy. Dodatkowo upraszcza to serwis i wymianę ze względu na brak konieczności odłączania kabli
