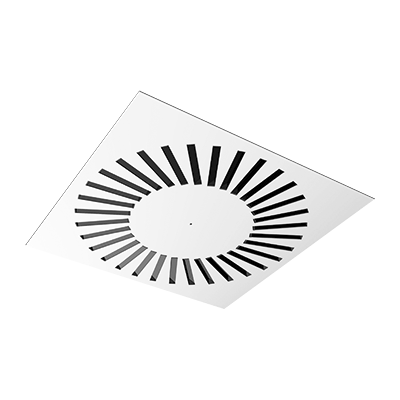

Anemostat wirowy SD-C
Anemostat wirowy SD-C
Anemostat wirowy SD-C



Materiał i kolorystyka:
- blacha stalowa ocynkowana (elementy konstrukcyjne);
- RAL 9003.
Charakterystyka produktu:
- kierownice nawiewu wykonane z wysokiej jakości tworzywa sztucznego;
- od 8 do 48 promieniowo rozmieszczonych skośnych szczelin zapewnia równomierne rozprowadzenie strumienia;
- możliwość uzyskania do 30 wymian powietrza;
- malowany proszkowo;
- możliwość stosowania do nawiewu lub wywiewu powietrza;
- atest NIZP-PZH.
Charakterystyka zaworów SD-C:
Wymiar anemostatu [mm] |
Maksymalna wydajność nawiewnika [m³/h] |
Minimalna wydajność nawiewnika [m³/h] |
Maksymalny poziom hałasu [dB(A)] |
Minimalny poziom hałasu [dB(A)] |
Efektywna powierzchnia wypływu [m²] |
295 / 8 szczelin | 252 | 54 | 40 | <20 | 0.0070 |
395 / 16 szczelin | 396 | 108 | 40 | <20 | 0.0140 |
495 / 24 szczeliny | 468 | 144 | 40 | <20 | 0.0210 |
595 / 24 szczeliny | 684 | 216 | 40 | <20 | 0.0295 |
595 / 48 szczelin | 828 | 360 | 40 | <20 | 0.0390 |
Nawiew powietrza:
Wymiar anemostatu [mm] |
Wydajność powietrza [m³/h] |
Strata ciśnienia [Pa] |
Poziom hałasu [dB(A)] |
295 8 szczelin |
108 | 10 | <20,0 |
144 | 18 | 22,5 | |
180 | 28 | 28,0 | |
252 | 55 | 38,0 | |
288 | 65 | 42,5 | |
360 | 120 | 50,0 | |
395 16 szczelin |
180 | 9 | <20,0 |
252 | 18 | 26,0 | |
288 | 23 | 30,0 | |
360 | 35 | 37,5 | |
450 | 50 | 42,0 | |
540 | 70 | 50,0 | |
495 24 szczeliny |
252 | 10 | 15,0 |
360 | 20 | 33,0 | |
450 | 28 | 37,0 | |
540 | 45 | 43,0 | |
630 | 60 | 47,0 | |
720 | 70 | 70,0 | |
595 24 szczeliny |
288 | 6 | <20 |
360 | 8 | 22 | |
450 | 13 | 27 | |
540 | 19 | 34 | |
720 | 30 | 41 | |
900 | 40 | 45 | |
1080 | 65 | 53 | |
595 48 szczelin |
360 | 6 | 13 |
450 | 10 | 22 | |
540 | 15 | 27 | |
720 | 26 | 36 | |
900 | 33 | 40 | |
1080 | 60 | 40 |

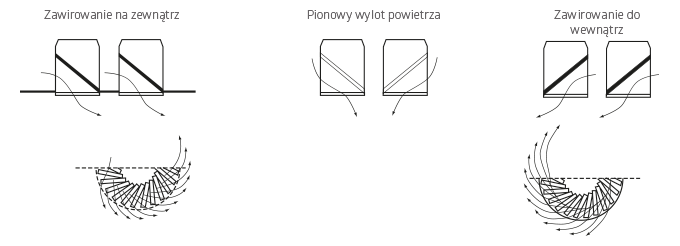

Położenie kierownic:

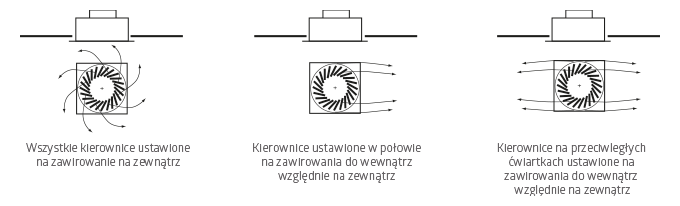

Kierunek wypływu dla wielkości 295/8, 395/16, 495/24, 595/24:

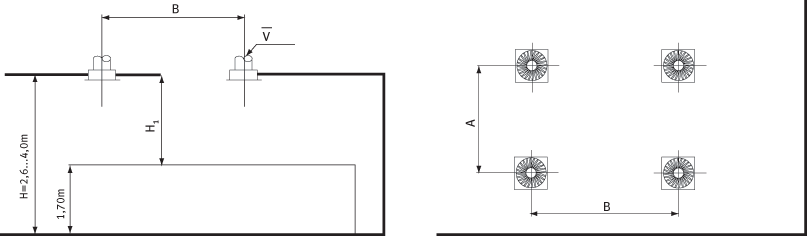

Rozmieszczenie anemostatów SD-C:
V (m³/h) - wydajność nawiewnika,
H1 (m) - odległość między dwoma nawiewnikami,
A, B (m) - odległość stropu od strefy przebywania ludzi.
