Anemostat sufitowy okrągły DS

Anemostat sufitowy okrągły DS

Direct Vent > Anemostat sufitowy okrągły DS
Direct Vent > Anemostat sufitowy okrągły DS
  • Direct Vent > Anemostat sufitowy okrągły DS
  • Direct Vent > Anemostat sufitowy okrągły DS
Produkt marki Direct Vent

Materiał i kolorystyka:

  • tłoczone aluminium (elementy konstrukcyjne);
  • tworzywo sztuczne (przepustnica);
  • RAL 9003.

Charakterystyka produktu:

  • zintegrowana przepustnica;
  • malowany proszkowo;
  • płaskie czoło;
  • lekka waga nawet przy dużym gabarycie;
  • demontowane kierownice strugi;
  • łatwy montaż i regulacja dzięki unikalnym rozwiązaniom konstrukcyjnym;
  • odpowiedni do nawiewu/wywiewu ciepłego lub zimnego powietrza;
  • odpowiedni do systemów o zmiennej ilości powietrza.

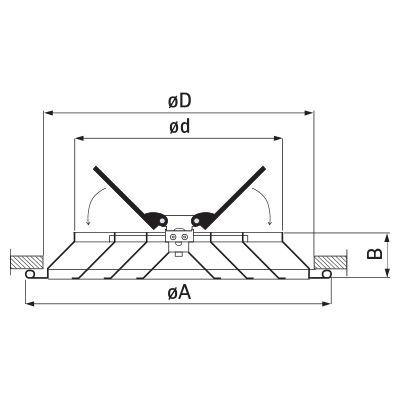

Wymiar nawiewnika øA [mm] ød [mm] øD [mm] B [mm] Pakowanie [szt.]
150 257 148 225 52 4
200 309 203 275 52 4
250 362 249 325 52 4
300 415 298 398 52 4
350 459 348 444 52 4

Charakterystyka anemostatów DS:

Wydajność
[m³/h]
Wielkość 150 200 250 300 350
100 V [m/s] 2,75 1,2 0,77 0,54 0,4
Ps [Pa] 7 3 2 2 2
Tmin [m] 0,5 0,33 0,27 0,22 0,19
Tmax [m] 0,92 0,7 0,61 0,55 0,51
NC [dB(A)] <15 <15 <15 <15 <15
150 V [m/h] 4,12 1,79 1,16 0,81 0,6
Ps [Pa] 13 4 3 2 2
Tmin [m] 0,75 0,49 0,4 0,33 0,29
Tmax [m] 1,25 0,92 0,79 0,7 0,64
NC [dB(A)] <15 <15 <15 <15 <15
200 V [m/s] 5,5 2,39 1,55 1,08 0,81
Ps [Pa] 22 6 3 3 2
Tmin [m] 1 0,66 0,53 0,44 0,38
Tmax [m] 1,59 1,13 0,96 0,85 0,77
NC [dB(A)] <15 <15 <15 <15 <15
250 V [m/h] 6,87 2,99 1,94 1,35 1,01
Ps [Pa] 33 8 4 3 3
Tmin [m] 1,24 0,82 0,66 0,55 0,48
Tmax [m] 1,92 1,35 1,14 0,99 0,89
NC [dB(A)] 32 18 <15 <15 <15
300 V [m/s] 8,25 3,59 2,32 1,61 1,21
Ps [Pa] 47 10 5 4 3
Tmin [m] 1,49 0,99 0,99 0,66 0,57
Tmax [m] 2,25 1,57 1,32 1,14 1,02
NC [dB(A)] 37 24 <15 <15 <15
350 V [m/h] 9,62 4,18 2,71 1,88 1,41
Ps [Pa] 63 13 7 4 3
Tmin [m] 1,74 1,15 0,93 0,77 0,67
Tmax [m] 2,58 1,79 1,49 1,29 1,15
NC [dB(A)] 41 28 18 <15 <15
400 V [m/s] 10,99 4,78 3,1 2,15 1,61
Ps [Pa] 82 17 8 5 4
Tmin [m] 1,99 1,31 1,06 0,88 0,76
Tmax [m] 2,91 2,01 1,67 1,43 1,28
NC [dB(A)] 45 32 21 <15 <15
450 V [m/h] 12,37 5,38 3,49 2,42 1,81
Ps [Pa] 103 21 10 6 4
Tmin [m] 2,24 1,48 1,19 0,99 0,86
Tmax [m] 3,24 2,23 1,84 1,58 1,4
NC [dB(A)] 48 35 25 16 <15
500 V [m/s] 5,98 3,87 2,69 2,02
Ps [Pa] 26 12 7 5
Tmin [m] 1,64 1,32 1,1 0,95
Tmax [m] 2,45 2,02 1,73 1,53
NC [dB(A)] 38 28 19 <15
600 V [m/h] 7,17 4,65 3,23 2,42
Ps [Pa] 36 16 9 6
Tmin [m] 1,97 1,59 1,32 1,14
Tmax [m] 2,88 2,37 2,02 1,78
NC [dB(A)] 43 33 24 17
700 V [m/s] 8,37 5,42 3,37 2,82
Ps [Pa] 48 21 11 7
Tmin [m] 2,3 1,85 1,54 1,33
Tmax [m] 3,32 2,72 2,31 2,04
NC [dB(A)] 47 37 29 21
800 V [m/h] 6,2 4,31 3,22
Ps [Pa] 27 14 9
Tmin [m] 2,11 1,76 1,52
Tmax [m] 3,08 2,61 2,29
NC [dB(A)] 41 32 25
900 V [m/s] 6,97 4,84 3,67
Ps [Pa] 34 17 10
Tmin [m] 2,38 1,98 1,72
Tmax [m] 3,43 2,9 2,55
NC [dB(A)] 44 36 29
1000 V [m/h] 7,75 5,38 4,03
Ps [Pa] 41 21 13
Tmin [m] 2,64 2,2 1,91
Tmax [m] 3,78 3,19 2,8
NC [dB(A)] 8,52 39 32
1100 V [m/s] 5,08 5,92 4,43
Ps [Pa] 29 25 15
Tmin [m] 2,96 2,42 2,1
Tmax [m] 4,13 3,49 3,05
NC [dB(A)] 50 41 34
1200 V [m/h] 6,46 4,84
Ps [Pa] 29 17
Tmin [m] 2,64 2,29
Tmax [m] 3,78 3,31
NC [dB(A)] 44 37
1300 V [m/s] 7 5,24
Ps [Pa] 34 20
Tmin [m] 2,86 2,48
Tmax [m] 4,07 3,56
NC [dB(A)] 46 39
1500 V [m/h] 6,05
Ps [Pa] 26
Tmin [m] 2,86
Tmax [m] 4,07
NC [dB(A)] 43
1700 V [m/s] 6,85
Ps [Pa] 33
Tmin [m] 3,24
Tmax [m] 4,58
NC [dB(A)] 46
2000 V [m/h] 7,66
Ps [Pa] 41
Tmin [m] 3,62
Tmax [m] 5,08
NC [dB(A)] 50

V [m/s] - prędkość
- T [m] - zasięg podany kolejno dla prędkości 0,50 m/s, 0,25 m/s
- Ps [Pa] - ciśnienie statyczne
- NC [dB] - głośność przy przyjętym tłumieniu pomieszczenia 10 dB.
