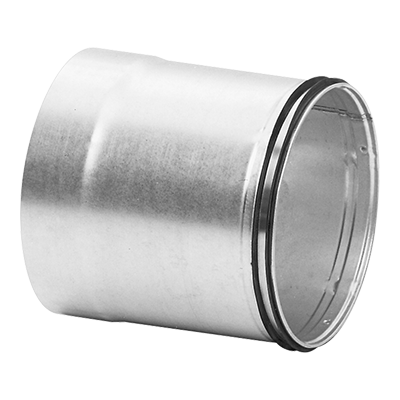

Złączka mufowa SMFU
Złączka mufowa SMFU
Złączka mufowa SMFU
Złączka mufowa nie posiada funkcji Click - z obu stron ma wywinięte krawędzie, brak wytłoczeń w funkcji Click.
Obszar zastosowania:
- Aby uniknąć docinania kanału, gdy utrudnione jestdokładne zmierzenie, np. połączenie kanału z króćcem przyłączeniowym nawiewnika. W tym przypadku złączka powinna być zabezpieczona za pomocą wkrętów lub nitów.
- Ma zastosowanie, gdy kanał jest ucięty zbyt krótko - zamiast konieczności przycinania nowego kanału do prawidłowej długości. W tym przypadku złączka powinna być zabezpieczona za pomocą wkrętów lub nitów.
- Aby wyeliminować lub zminimalizować liczbę cięć kanałów na budowie - razem z tymi, które już były przycinane wcześniej. W tym przypadku złączka powinna być zabezpieczona za pomocą wkrętów lub nitów.
- Ma zastosowanie przy łączeniu lub dodawaniu nowego elementu do istniejącego już systemu, np. montowanie dodatkowego tłumika. W tym przypadku złączka powinna być zabezpieczona za pomocą wkrętów lub nitów.
- Pomaga przy usuwaniu elementu z instalacji podczas jej czyszczenia, np. przy konieczności wymiany przepustnicy z blokującą łopatką.
- Ułatwia dostęp podczas czyszczenia i inspekcjikanałów - poprzez proste przesunięcie złączki. SNPU służy jako klapa rewizyjna.
- Umożliwia zwiększenie dystansu pomiędzy trójnikiem i klapą rewizyjną, np. EPFH lub KCU, celem wyprowadzenia klapy poza obszar izolacji. W tym przypadku złączka powinna być zabezpieczona za pomocą wkrętów lub nitów.

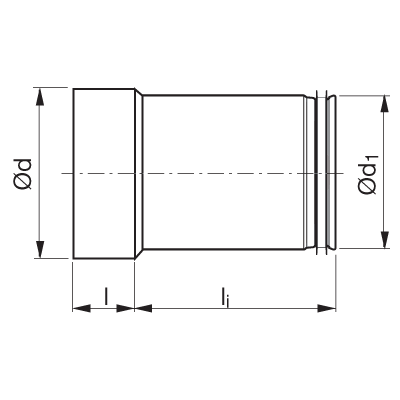

ød1 [mm] |
L [mm] |
I [mm] |
Ii [mm] |
80 | 150 | 40 | 127 |
80 | 300 | 40 | 288 |
80 | 500 | 40 | 552 |
100 | 150 | 40 | 127 |
100 | 300 | 40 | 288 |
100 | 500 | 40 | 552 |
112 | 150 | 40 | 127 |
112 | 300 | 40 | 288 |
112 | 500 | 40 | 552 |
125 | 150 | 40 | 127 |
125 | 300 | 40 | 288 |
125 | 500 | 40 | 552 |
140 | 150 | 40 | 127 |
140 | 300 | 40 | 288 |
140 | 500 | 40 | 552 |
150 | 150 | 40 | 127 |
150 | 300 | 40 | 288 |
150 | 500 | 40 | 552 |
160 | 150 | 40 | 127 |
160 | 300 | 40 | 288 |
160 | 500 | 40 | 552 |
180 | 150 | 40 | 127 |
180 | 300 | 40 | 288 |
180 | 500 | 40 | 552 |
200 | 150 | 40 | 127 |
200 | 300 | 40 | 297 |
200 | 500 | 40 | 552 |
224 | 150 | 40 | 127 |
224 | 300 | 40 | 297 |
224 | 500 | 40 | 552 |
250 | 150 | 60 | 192 |
250 | 300 | 60 | 302 |
250 | 500 | 60 | 537 |
280 | 150 | 60 | 192 |
280 | 300 | 60 | 302 |
280 | 500 | 60 | 537 |
300 | 150 | 60 | 192 |
300 | 300 | 60 | 302 |
300 | 500 | 60 | 537 |
315* | 150 | 60 | 182 |
315* | 300 | 60 | 297 |
315* | 500 | 60 | 537 |
355* | 150 | 60 | 182 |
355* | 300 | 60 | 297 |
355* | 500 | 60 | 537 |
400** | 300 | 80 | 242 |
400** | 500 | 80 | 500 |
450** | 300 | 80 | 242 |
450** | 500 | 80 | 503 |
500** | 300 | 80 | 242 |
500** | 500 | 80 | 503 |
630** | 300 | 80 | 246 |
630** | 500 | 80 | 502 |
800** | 500 | 100 | 500 |
1000** | 500 | 120 | 500 |
1250** | 500 | 120 | 500 |
* Z usztywnieniem
** Z zamkiem blacharskim
