VSVI 311 EKO

Opis Dane techniczne Wymiary Schemat Pliki do pobrania

Wentylatory dachowe VSVI EKO  to urządzenia z wyrzutem pionowym wyposażone w silniki EC oraz wyposażone w izolacje akustyczną i termiczną ścian. Urządzenie może być podłączone do wyciągania powietrza bezpośrednio z pomieszczenia wentylowanego lub systemu kanałów powietrznych. Obudowy mogą być wykonane ze stali galwanizowanej lub aluminium.

Charakterystyka:

• pionowy wyrzut,
• wirnik plastikowy z łopatkami wygiętymi do tyłu,
• regulacja obrotów za pomocą sygnału 0 - 10V,
• energooszczędne.

Budowa:

• obudowa: blacha stalowa ocynkowana,
• ochrona wirnika przed zewnętrznymi czynnikami, które mogą powodować jego mechaniczne uszkodzenie,
• izolacja cieplna - 50 mm,
• wentylator okrągły z zewnętrznym silnikiem,
• zintegrowana elektronika w obudowie silnika,
• klasa ochrony silnika: IP-54,
• klasa ochrony skrzynki przyłączeniowej: IP-55.

Instalacja:

• urządzenie służy do wyciągu powietrza z różnych pomieszczeń,
• nie nadaje się do zanieczyszczonego powietrza, gazów agresywnych i wybuchowych.

Opcje kontroli prędkości:

• potencjometr 10 kΩ,
• zewnętrzny sygnał 0-10 VDC/PWM z kontrolerem użytkownika,
• może być podłączony bezpośrednio do opcjonalnych czujników ciśnienia stałych, CO₂, RH lub przełącznika on/off.

Wybrane dane techniczne:

• napięcie / częstotliwość: 230 V / 50 Hz,
• zużycie energii: 0,323 kW,
• prąd: 1,51 A,
• maksymalny przepływ powietrza: 2185 m³/h.

		VSVI 311 L1 EKO
Napięcie / częstotliwość	[V]/[Hz]	230/50
Zużycie energii	[kW]	0,323
Prąd	[A]	1,51
Prędkość	[min-1]	2270
Maks. przepływ powietrza	[m³/h]	2185
Min./maks. temperatura powietrza	[°C]	-25/+60
Waga	[kg]	20/24
Klasa ochrony silnika		IP-54
Klasa ochrony skrzynki przyłączeniowej		IP-55
Zgodność z ERP		2018

Charakterystyka akustyczna:

	Całkowite Lwa dB(A)	Lwa, dB(A)
		125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz
Wlot	74	52	61	70	68	66	62	61
Wylot	74	56	63	69	70	67	63	59
Do otoczenia	77	57	65	73	72	70	66	63

Pomiary przy 1901 m³/h, 150 Pa.

Krzywe charakterystyczne urządzenia zostały określone zgodnie z normą EN ISO 5801.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

Akcesoria:

MTP010	S-RCO2-F2 S-KCO2	S-RFF-U-D-F2 S-KFF-U	Stouch	KS-K KSP-K	FSV LSV	ATS
+	+	+	+	311	311	311

A [mm]	B [mm]	C [mm]	H [mm]	øM	D [mm]	øD1 [mm]	n
675	567	435	370	M6	330	285	6

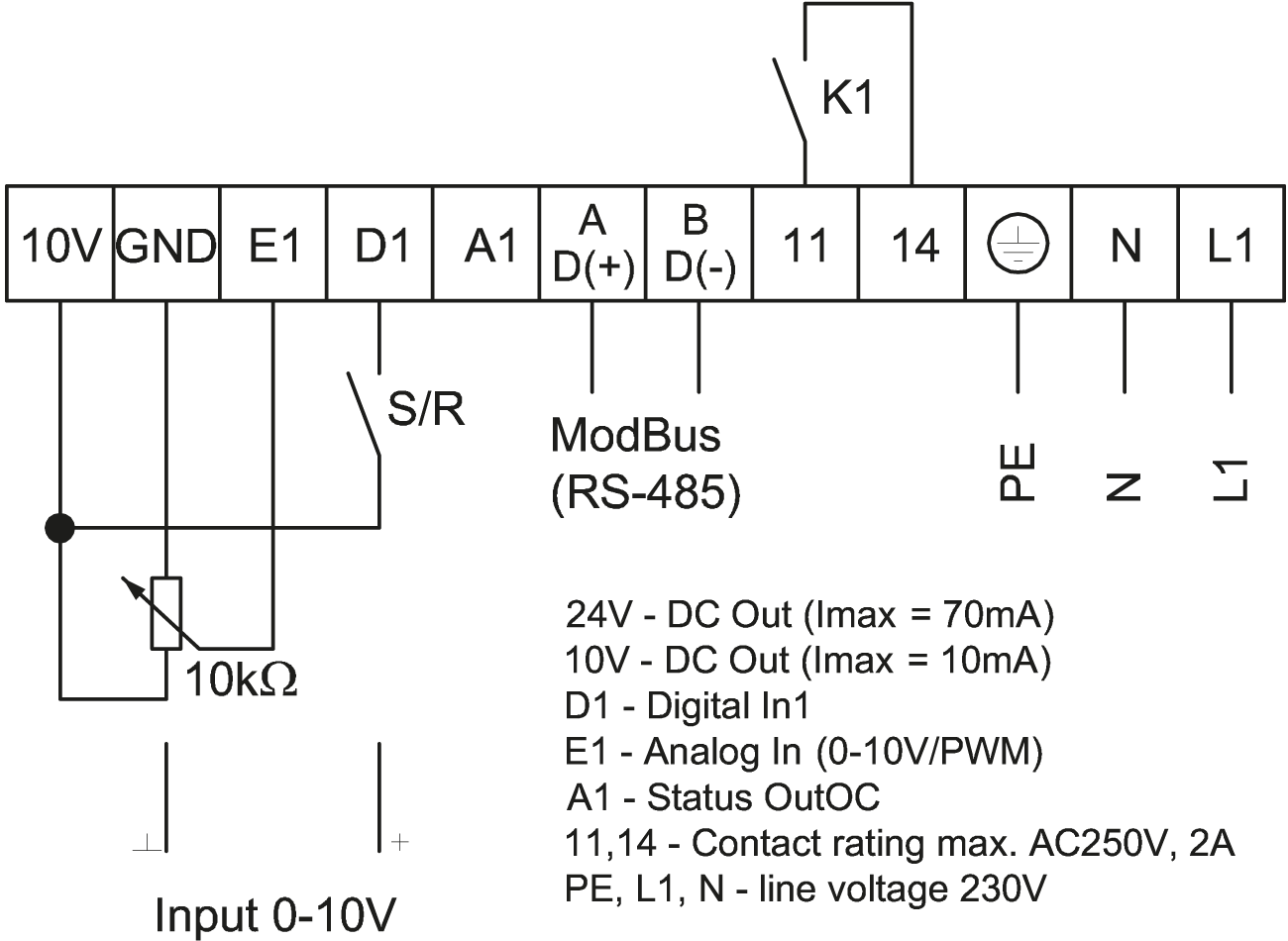

PE - żółto-zielony
BU - niebieski
BN - brązowy
RD - czerwony
GN - zielony
YE - żółty
WH - biały
GY - szary
