VSA 220 EKO

Opis Dane techniczne Wymiary Schemat Pliki do pobrania

Wentylatory dachowe VSA EKO to urządzenia z wyrzutem pionowym wyposażone w silniki EC. Urządzenie może być podłączone do wyciągania powietrza bezpośrednio z pomieszczenia wentylowanego lub systemu kanałów powietrznych.

Charakterystyka:

• poziomy wyrzut,
• wirnik z łopatkami wygiętymi do tyłu,
• regulacja obrotów za pomocą sygnału 0 - 10V,
• energooszczędne.

Budowa:

• obudowa: blacha stalowa ocynkowana, RAL 9005,
• ochrona wirnika przed zewnętrznymi czynnikami, które mogą powodować jego mechaniczne uszkodzenie,
• wentylator okrągły z zewnętrznym silnikiem,
• zintegrowana elektronika w obudowie silnika,
• klasa ochrony silnika: IP-44,
• klasa ochrony skrzynki przyłączeniowej: IP-55.

Instalacja:

• urządzenie służy do wyciągu powietrza z różnych pomieszczeń,
• nie nadaje się do zanieczyszczonego powietrza, gazów agresywnych i wybuchowych.

Opcje kontroli prędkości:

• potencjometr 10 kΩ,
• zewnętrzny sygnał 0-10 VDC/PWM z kontrolerem użytkownika,
• może być podłączony bezpośrednio do opcjonalnych czujników ciśnienia stałych, CO2, RH lub przełącznika on/off.

Wybrane dane techniczne:

• napięcie / częstotliwość: 230 V / 50 Hz,
• zużycie energii: 0,097 kW,
• prąd: 0,77 A,
• maksymalny przepływ powietrza: 700 m³/h.

		VSA 220 EKO
Napięcie / częstotliwość	[V]/[Hz]	230/50
Zużycie energii	[kW]	0,097
Prąd	[A]	0,77
Prędkość	[min-1]	2700
Maks. przepływ powietrza	[m³/h]	700
Min./maks. temperatura powietrza	[°C]	-25/+60
Waga	[kg]	7,0
Klasa ochrony silnika		IP-44
Klasa ochrony skrzynki przyłączeniowej		IP-55
Zgodność z ERP		2018

Charakterystyka akustyczna:

	Całkowite Lwa dB(A)	Lwa, dB(A)
		125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz
Wlot	69	50	57	64	62	63	57	51
Wylot	72	55	59	66	69	65	59	53
Do otoczenia	65	47	53	60	61	57	51	45

Pomiary przy 589 m³/h, 121 Pa.

Krzywe charakterystyczne urządzenia zostały określone zgodnie z normą EN ISO 5801.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

Akcesoria:

MTP010	Stouch	S-RCO2-F2 S-KCO2	S-RFF-U-D-F2 S-KFF-U	SSA SSA 45	KSV	FSV LSV	ATS
+	+	+	+	400	400/600 400/800 400/900 400/1000	250	250

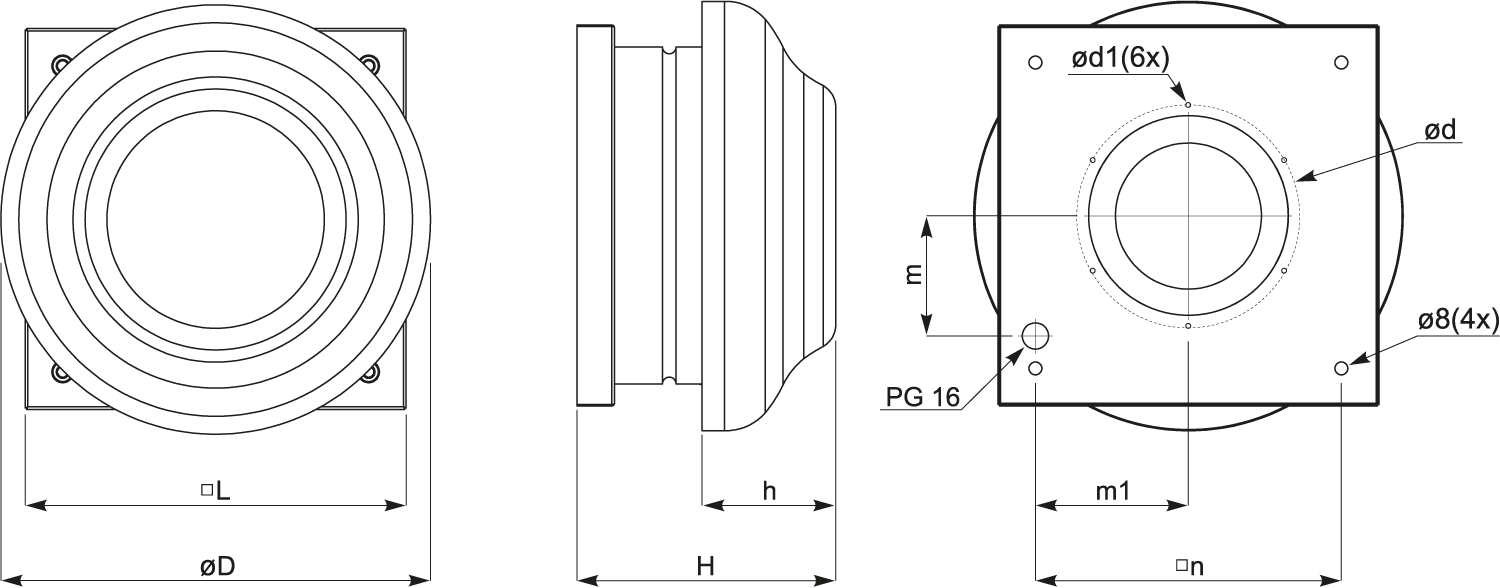

øD [mm]	H [mm]	h [mm]	L [mm]	ød [mm]	ød1	m [mm]	m1 [mm]	n [mm]
450	241	109	405	230	M5	138	165	330

PE - żółto-zielony
BN - brązowy
BK - czarny
BU - niebieski
YE - żółty
WH - biały
RD - czerwony
