Produkt marki Lindab

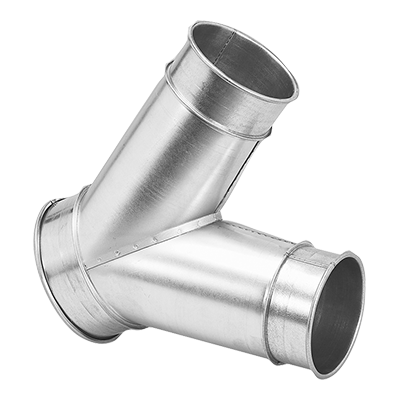

Trójnik orłowy.

Uwaga:
w celu skrócenia katalogu, tabela zawiera ograniczoną grupę elementów z naszego asortymentu - tylko trójniki, których wymiary ød1, ød3 i ød4 mają tą samą wartość. Na zamówienie dostępne są również inne wymiary.

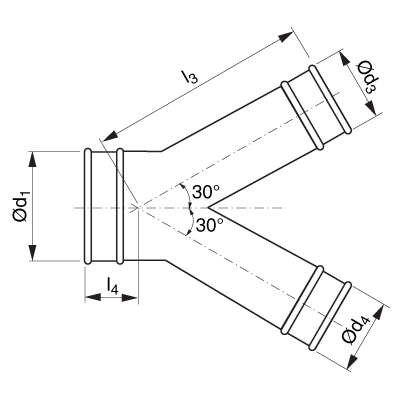

ød1
[mm]
ød3=ød4
[mm]
t
[mm]
l3
[mm]
l4
[mm]
80 80 0,7 191 65
100 100 0,7 213 67
125 125 0,7 242 71
140 140 0,7 259 73
150 150 0,7 270 74
160 160 0,7 281 75
180 180 0,7 304 73
200 200 0,7 327 76
224 224 0,7 354 79
250 250 0,7 383 82
300 300 0,7 440 82
315 315 0,7 457 84
350 350 0,7 497 89
400 400 0,9 554 96
450 450 0,9 610 102
500 500 0,9 667 109
560* 560* 0,9 735 155
600* 600* 0,9 780 160
630* 630* 0,9 814 164
710* 710* 0,9 905 195
800* 800* 0,9 1007 207
900* 900* 0,9 1121 221

* Wersja z kołnierzem FL.
