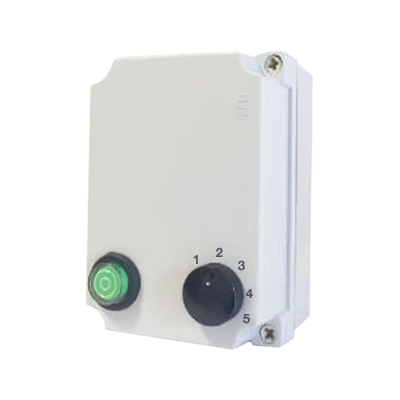

Transformatorowy regulator prędkości RV

Opis Dane techniczne Pliki do pobrania

Transformatorowy regulator RV przeznaczony jest do zmiany prędkości obrotowej silnika na zasadzie zmiany napięcia. Regulator ma funkcję zabezpieczającą od przegrzewania się transformatora.

Biegi wentylatora mają określone napięcia i przełączają się za pomocą pokrętła. Do jednego regulatora może być podłączonych kilka silników, jeżeli ich łączne natężenie nie przekracza maksymalnego natężenia regulatora.

Transport i magazynowanie

Wszystkie regulatory zapakowane są przez producenta do bezpiecznego transportu. Nie należy umieszczać regulatorów przełącznikiem w dół, może to doprowadzić do uszkodzenia produktu. Do czasu przeprowadzenia instalacji należy składować regulatory w suchym miejscu, z nie więcej niż 70% (20°C) poziomem wilgotności, średnia temperatura powinna wynosić 5-40°С. Miejsce magazynowania powinno być zabezpieczone od wody i zanieczyszczeń. Należy unikać składowania na dłuższy okres czasu (powyżej 1 roku).

Montaż

1. Regulator jest przeznaczony do pionowego montażu naściennego z wyprowadzeniem przewodów w dół. Aby zamontować regulator na ścianie należy nawiercić otwory w dowolnym miejscu tylnej ścianki obudowy.
2. Zabrania się montowania regulatora w środowisku agresywnym lub grożącym wybuchem.
3. Regulator może być stosowany tylko do silników, które mogą zmieniać prędkość, zmieniając napięcie.
4. Regulator jest przeznaczony do monażu wewnątrz pomieszczeń.

Podłączenie elektryczne

1. Elektryczne podłączenie może wykonać tylko wykwalifikowany elektryk zachowując obowiązujące międzynarodowe i krajowe standardy podłączeń elektrycznych.
2. Sieć zasilająca powinna odpowiadać wymaganiom zamieszczonym na tabliczce znamionowej regulatora.
3. Powinien być zamontowany wyłącznik automatyczny, z minimalną przerwą między stykami wynoszącą 3 mm.

Dane techniczne:

• 5-cio stopniowy regulator prędkości obrotowej silnika;
• napięcie: 230 V;
• częstotliwość: 50/60 Hz;
• stopień ochrony: IP 54;
• maks. temperatura otoczenia: 40°C;
• maks. temperatura regulatora: 70°C, ograniczona termikiem.

Typ	Napięcie [V]	Natężenie [A]	Napięcia i natężenie biegów [V]/[A]	Wymiary [mm]	Waga [kg]
RV 0,6B	230	0,6	115/0,48 135/0,48 155/0,60 180/0,60 230/0,60	100x120x85x70	1,00
RV 1,2B	230	1,2	115/0,96 135/0,96 155/1,20 180/1,20 230/1,20	100x120x85x70	1,40
RV 1,5B	230	1,5	115/1,20 135/1,20 155/1,50 180/1,50 230/1,50	125x175x75x90	1,65
RV 2,2B	230	2,2	115/1,76 135/1,76 155/2,20 180/2,20 230/2,20	125x175x75x90	2,20
RV 3,0B	230	3,0	115/2,40 135/2,40 155/3,00 180/3,00 230/3,00	125x175x115x100	3,00
RV 4,0B	230	4,0	80/4,00 120/4,00 140/4,00 170/4,00 230/4,00	125x175x115x100	3,20
RV 5,0B	230	5,0	80/5,00 120/5,00 140/5,00 170/5,00 230/5,00	125x175x115x100	3,60
RV 7,0B	230	7,0	80/6,30 120/6,30 140/7,00 170/7,00 230/7,00	240x190x140x125	6,50
RV 11,0B	230	11,0	80/9,90 120/9,90 140/11,00 170/11,00 230/11,00	240x190x140x125	7,60
RV 14,0B	230	14,0	80/11,20 120/11,20 140/14,00 170/14,00 230/14,00	240x190x140x125	11,20

Ten produkt jest zgodny z podstawowymi wymogami bezpieczeństwa dyrektywy WE: Dyrektywa niskonapięciowa (LVD) 2006 / 95EB. Zastosowano następującą normę: AGD i podobne urządzenia elektryczne. Bezpieczeństwo. Część 1: wymagania ogólne LST EN 60335-1 1: 2003 + A11: 2004 + A1: 2004 + A1: 2005 + AC: 2007 + A12: 2006 + AC: 2007 + A2: 2007 + P: 2009 + A13: 2009+ AC: 2010 + A14: 2010. Dokumenty zgodności: „Centrum certyfikacji produktów elektrotechnicznych” (EGSC) nr CE801.B13002 i raport z badań EGSC nr AFD.01.2282-13.
