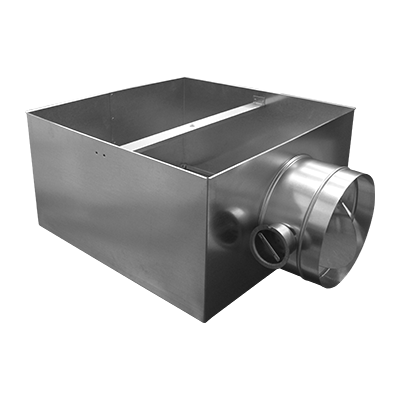

Produkt marki Direct Vent

Materiał:

  • stal ocynkowana.

Charakterystyka produktu:

  • łączenia (przetłoczenia punktowe),
  • wbudowana przepustnica z mechanizmem Spiro (SR-P/SR-I-P),
  • na zamówienie dostępne wymiary indywidualne,
  • skrzynka rozprężna przeznaczona do pracy z nawiewnikiem SD-C.

Oznaczenia:

  • skrzynka bez przepustnicy i izolacji kod: SR SD-C,
  • skrzynka z przepustnicą kod: SR-P SD-C,
  • skrzynka z izolacją* kod: SR-I SD-C,
  • skrzynka z przepustnicą i izolacją* kod: SR-I-P SD-C.

* Izolacja: mata kauczukowa MST 6 mm.

Typ nawiewnika A×A
[mm]
A1×A1
[mm]
H
[mm]
ød
[mm]
SD-C 300 285×285 305×305 220 160
SD-C 400 367×367 397×397 260 200
SD-C 500 455×455 485×485 260 200
SD-C 600 580×580 590×590 310 250
