Prostokątny zawór świeżego powietrza ULV
Prostokątny zawór świeżego powietrza ULV
Prostokątny zawór świeżego powietrza ULV

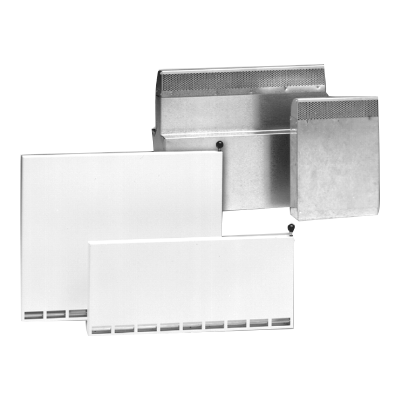

ULV to prostokątny zawór świeżego powietrza przeznaczony do instalacji w ścianach zewnętrznych, za grzejnikami. Zawór wyposażony jest w przepustnicę, która jest otwierana i zamykana za pomocą umieszczonego na górze uchwytu. W celu uzyskania dobrego uszczelnienia przy ścianie tylna część zaworu wyposażona jest w pasek uszczelniający wykonany z syntetycznej gumy piankowej. Jako akcesoria do zaworów dostępne są trzy teleskopowe tuleje ścienne, w tym wersja z wytłumieniem. Zawór może być również dostarczony w wariancie z przedłużonym ramieniem przepustnicy. ULV stosowany jest do zasysania świeżego powietrza w połączeniu z mechanicznym systemem odprowadzania. Pozwala to na dobre wykorzystanie strumienia powietrza oraz ciepła konwekcyjnego. Zawór ULV jest zazwyczaj stosowany w domach i lokalach wymagających rozwiązania, które jest proste i ekonomiczne w instalacji. Zawór typu ULV2 to dobra opcja dla miejsc, w których niezbędne jest ogrzewanie o maksymalnej intensywności.
- Doskonałe wykorzystanie strumienia powietrza i ogrzewania konwekcyjnego.
- Możliwość instalacji w ścianach o grubości 230-440 mm.
- Może być dostarczony z izolowaną akustycznie tuleją teleskopową.
- Tuleja ścienna dostosowana do wymiarów cegły.
Konserwacja
Panel przedni można zdjąć z szyny ściennej, aby umożliwić czyszczenie. Widoczne części nawiewnika można przetrzeć wilgotną szmatką.
Materiały i wykończenie:
- zawór: blacha stalowa ocynkowana z przepustnicą aluminiową;
- tuleja ścienna: blacha stalowa ocynkowana z wkładką aluminiową;
- izolacja akustyczna: tworzywo sztuczne - pianka melaminowa.
- kolor standardowy: malowany proszkowo na kolor biały RAL 9010.
ULV-1
- Waga: 1,9 kg.
ULV-2
- Waga: 3,2 kg.
* Otwór
Dołączoną do zestawu szynę montażową należy przymocować do ściany. Zawór świeżego powietrza montowany jest na szynie i jest przymocowany do niej za pomocą śrub wprowadzanych przez dolną krawędź płyty frontowej.
A [mm] | B [mm] | |
ULV-1 | 170 | 510 |
ULV-2 | 370 | 510 |
Szerokość tulei ściennej:
- 230 mm odpowiada szerokości jednej cegły;
- 470 mm odpowiada szerokości dwóch cegieł.
1. Teleskopowa tuleja ścienna
- Szerokość: 230 mm.
- Waga: 2,0 kg.
2. Teleskopowa tuleja ścienna
- Szerokość: 470 mm.
- Waga: 3,8 kg.
3. Teleskopowa tuleja ścienna z wytłumieniem
- Waga: 4,7 kg.
Wydłużone ramię przepustnicy
Wydajność
1. ULV z tuleją ścienną typu 1 • 2. ULV z tuleją ścienną typu 2 i 3.
Redukcja hałasu
ULV z tuleją ścienną typu 3.
Ważona, znormalizowana różnica poziomów Dn,e,w = 48 dB, Δmax = 8,6 dB
Pomiary izolacji akustycznej zostały wykonane przez firmę DELTA & Vibration, zgodnie z instrukcjami dotyczącymi badań zawartymi w normie DS/ISO 140-3:1978.
Kod zamówienia
0: bez akcesoriów
1, 2 lub 3: szczegóły w zakładce Akcesoria
