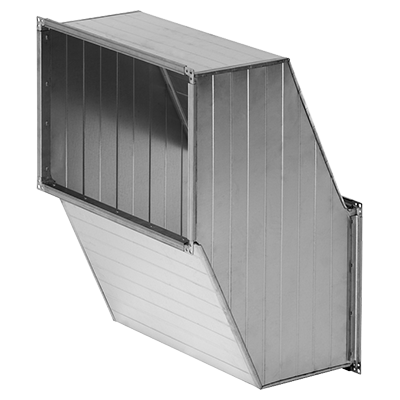

Produkt marki Lindab

Używane przy ugięciach systemu kanałowego, np. w miejscu krzyżowania się kanałów.

Wyposażona w profil łączący typu RJFP po obu stronach. Usztywniana pofałdowaniami trapezowymi.

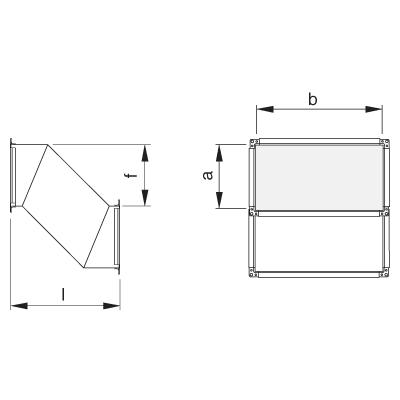

Aby LBSR zachował swoje pole przekroju poprzecznego i nie ograniczał przepływu powietrza, wymiar a, spadek f i długość l muszą pomiędzy sobą zachować odpowiednią zależność. Z tego powodu przygotowano standardowe długości i spadki.

a
[mm]
l
[mm]
f
[mm]
100 400 300
150 400 300
200 400 300
250 400 300
300 500 300
350 500 300
400 600 400
450 600 400
500 600 400
600 700 400
700 800 500
800 900 500
900 1000 500
1000 1100 500
1100 1200 500
1200 1300 500
1300 1400 500
1400 1500 500
1500 1600 500
1600 1700 500
1800 1900 500
2000 2100 500
