Nawiewnik sufitowy RS14
Nawiewnik sufitowy RS14
Nawiewnik sufitowy RS14

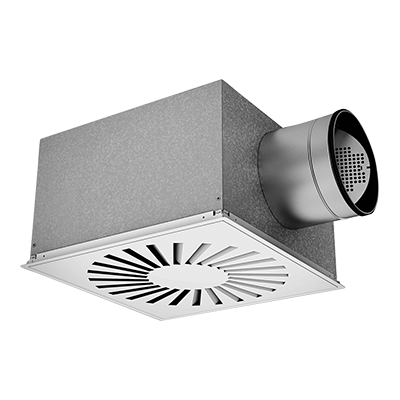

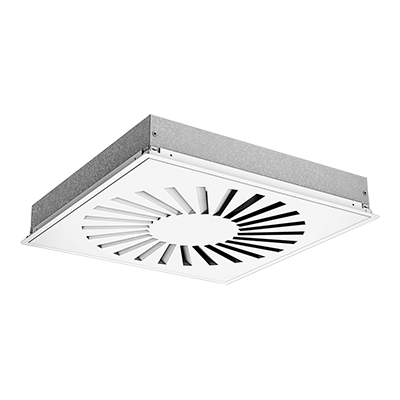

RS14 to kwadratowy nawiewniki wirowy z kierownicami stałymi. RS14 może być stosowany zarówno do nawiewu jak i wywiewu powietrza. Moduł wirowy zapewnia wysoką indukcję oraz duży, dynamiczny zasięg. Dzięki temu nadaje się idealnie do nawiewu bardzo chłodnego powietrza.
- Duży zakres dynamiki
- Wysoka indukcja
- Stosowany do chłodzenia w bardzo niskich temperaturach
- Możliwość zastosowania zarówno do nawiewu, jak i wywiewu powietrza
- Skrzynka rozprężna dostępna z przepustnicą w wielu wariantach
Konserwacja
Płytę frontową można zdjąć w celu wyczyszczenia elementów wewnętrznych lub w celu uzyskania dostępu do kanału lub skrzynki. Widoczne części nawiewnika można przetrzeć wilgotną szmatką.
Materiały i wykończenie
Skrzynka przyłączeniowa/rozprężna:
- Materiał: stal ocynkowana
Płyta frontowa:
- Materiał: stal ocynkowana
- Standardowe wykończenie: malowanie proszkowe
- Kolory standardowe: RAL 9003 i RAL 9010, połysk 30
Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.
Akcesoria
- PBB - wspornik mocujący
- MHS - zawiesie
- MBZ – element wydłużający

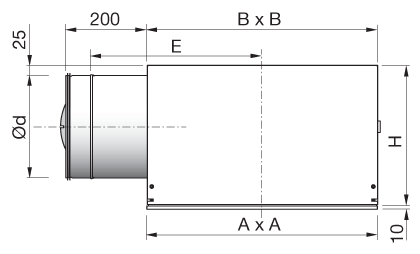

RS14-H ød [mm] |
Moduł | A [mm] |
B [mm] |
H [mm] |
E [mm] |
125 | 400 | *- | 380 | 215 | 350 |
160 | 400 | *- | 380 | 250 | 350 |
200 | 500 | *- | 460 | 290 | 390 |
250 | 600 | *- | 560 | 340 | 420 |
315 | 600 | *- | 560 | 405 | 420 |
** Wymiary płyty frontowej A x A zależą od rodzaju sufitu podwieszanego. Szczegółowe wymiary zawarte są w rozdziale „Adaptacja sufitowa”. Więcej informacji odnośnie skrzynek rozprężnych znajduje się w rozdziale „Skrzynki rozprężne”.

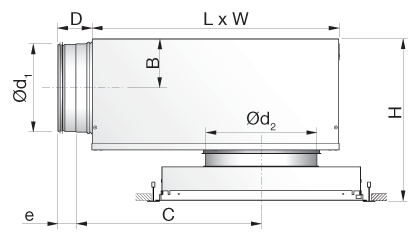

RS14-V + skrzynka rozprężna MB:
ød1 [mm] |
ød2 [mm] |
Moduł | B [mm] |
C [mm] |
D [mm] |
e [mm] |
H* [mm] |
L [mm] |
W [mm] |
100 | 160 | 400 | 62 | 245 | 78 | 40 | 255 - 295 | 310 | 260 |
125 | 160 | 400 | 75 | 291 | 78 | 40 | 280 - 320 | 376 | 310 |
125 | 200 | 400 | 75 | 291 | 78 | 40 | 280 - 320 | 376 | 310 |
160 | 160 | 400 | 92 | 352 | 78 | 40 | 314 - 354 | 459 | 380 |
160 | 200 | 400 | 92 | 352 | 78 | 40 | 314 - 354 | 459 | 380 |
160 | 250 | 500 | 92 | 352 | 78 | 40 | 314 - 354 | 459 | 380 |
200 | 200 | 400 | 112 | 425 | 78 | 40 | 355 - 395 | 565 | 460 |
200 | 250 | 500 | 112 | 425 | 78 | 40 | 355 - 395 | 565 | 460 |
200 | 315 | 600 | 112 | 425 | 78 | 40 | 355 - 395 | 565 | 460 |
250 | 250 | 500 | 137 | 514 | 118 | 60 | 405 - 445 | 698 | 540 |
250 | 315 | 600 | 137 | 514 | 118 | 60 | 405 - 445 | 698 | 540 |
315 | 315 | 600 | 170 | 675 | 118 | 60 | 470 - 510 | 858 | 540 |
* Przy użyciu akcesoriów MBZ zwiększy się wymiar H:
- ød2 = 160 - 200 mm => H +40 mm,
- ød2 = 250 - 315 mm => H +60 mm.
Warianty przepustnicy:
Dane techniczne
Następujące dane obowiązują RS14-V+skrzynki rozprężnej. Dane dotyczące MBC i MBE znajdują się na stronie www.lindQST.com.
Wydajność

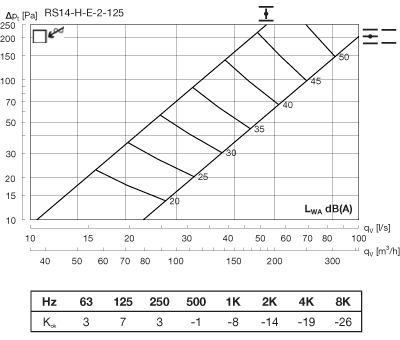

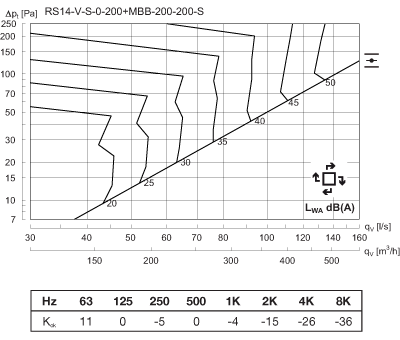

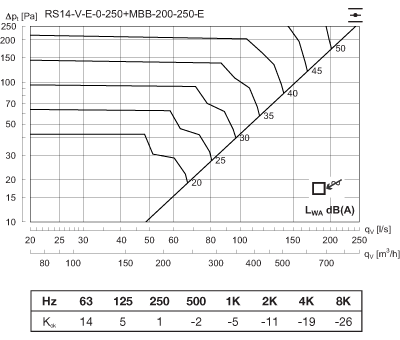

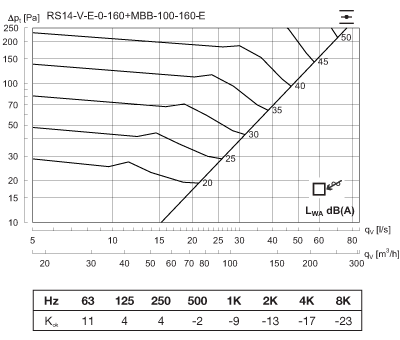

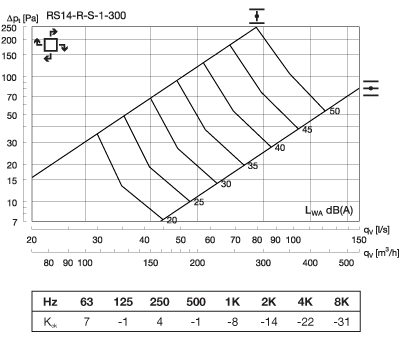

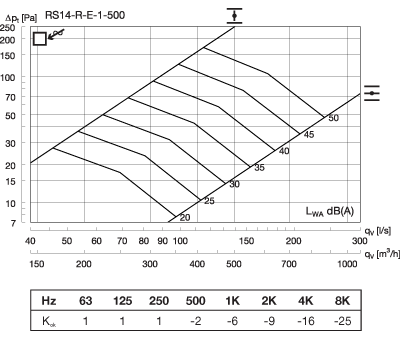

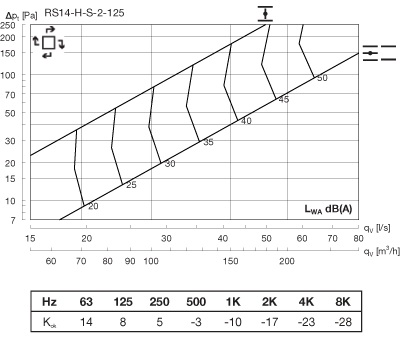

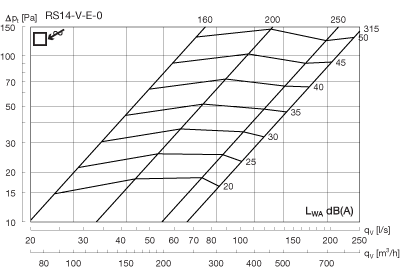

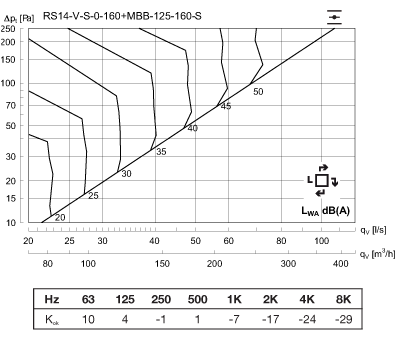

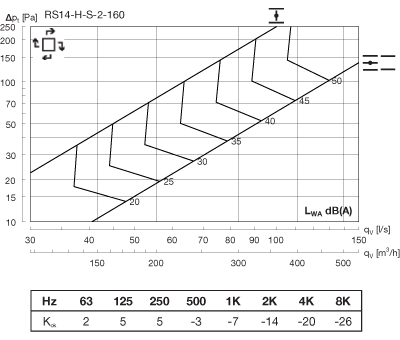

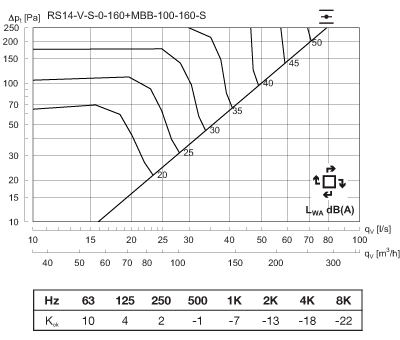

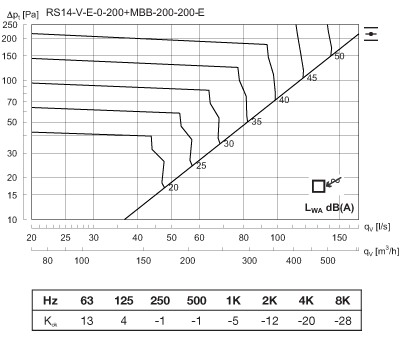

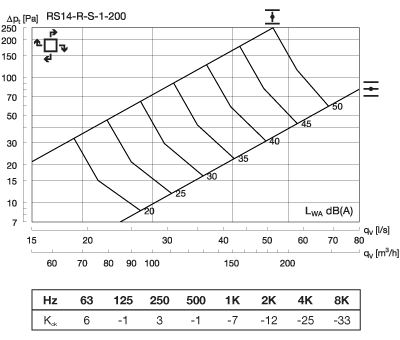

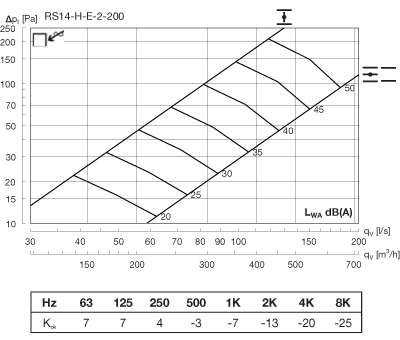

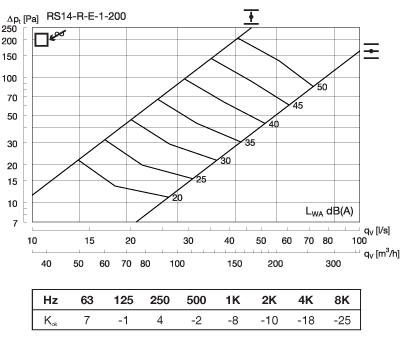

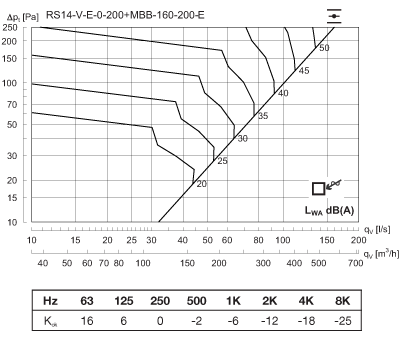

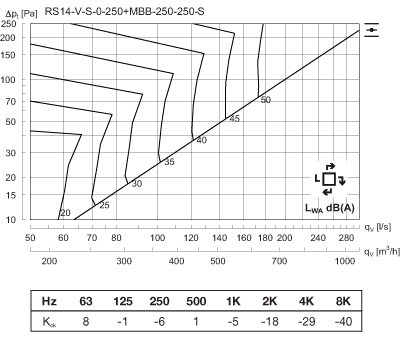

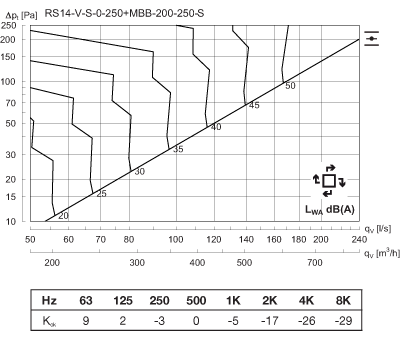

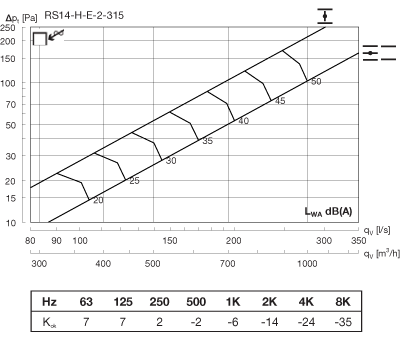

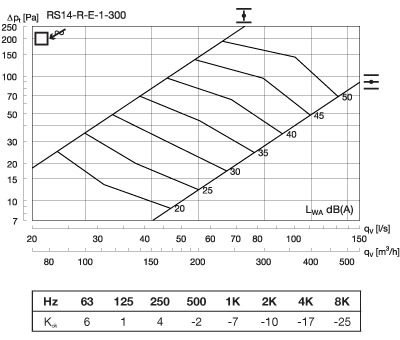

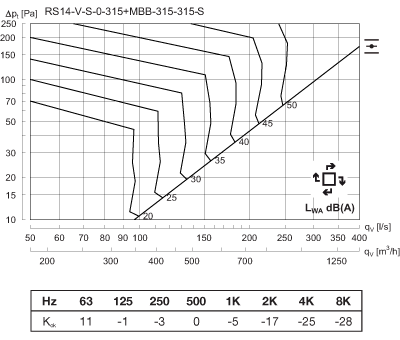

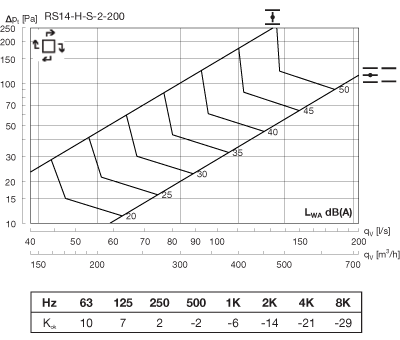

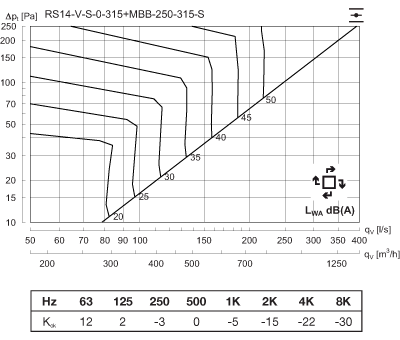

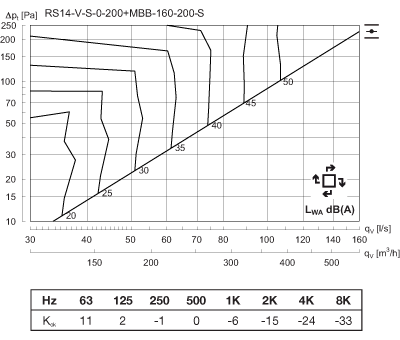

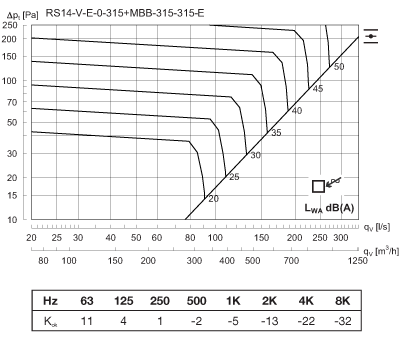

Przepływ powietrza qv [l/s] i [m3/h], ciśnienie całkowite Δpt [Pa], zasięg strumienia l0,2 [m] oraz poziom mocy akustycznej LWA [dB(A)] są przedstawione na wykresach.
Poziom mocy akustycznej
Poziom mocy akustycznej w danym paśmie częstotliwości jest definiowany jako LWA+Kok. Wartości Kok są podane w tabelach poniżej wykresów.
Szybki dobór, nawiew powietrza
RS14-V + MBB-S
RS14-V + MBB-S | Δpt ≥ 50 Pa, 30 dB(A) | Δpt ≥ 50 Pa, 35 dB(A) | |||
ød1 kanału [mm] | ød2 RS14-V [mm] | [l/s] | [m³/h] | [l/s] | [m³/h] |
100 | 160 | 33 | 119 | 41 | 148 |
125 | 160 | 44 | 158 | 52 | 187 |
125 | 200 | 49 | 176 | 59 | 212 |
160 | 160 | 38 | 137 | 46 | 166 |
160 | 200 | 51 | 184 | 62 | 223 |
160 | 250 | 67 | 241 | 85 | 306 |
200 | 200 | 65 | 234 | 77 | 277 |
200 | 250 | 77 | 277 | 95 | 342 |
200 | 315 | 100 | 360 | 124 | 446 |
250 | 250 | 89 | 320 | 104 | 374 |
250 | 315 | 110 | 396 | 132 | 475 |
315 | 315 | 129 | 464 | 151 | 544 |
Nawiew powietrza RS14 + H
RS14 + H | Minimum | Δpt ≥ 50 Pa, 30 dB(A) | Δpt ≥ 50 Pa, 35 dB(A) | |||
ød [mm] | [l/s] | [m³/h] | [l/s] | [m³/h] | [l/s] | [m³/h] |
125 | 26 | 93 | 28 | 101 | 34 | 122 |
160 | 33 | 118 | 53 | 191 | 63 | 227 |
200 | 57 | 204 | 65 | 234 | 80 | 288 |
250 | 71 | 254 | 89 | 320 | 107 | 385 |
315 | 95 | 342 | - | - | 148 | 533 |
Tłumienie dźwięku
Tłumienie dźwięku nawiewnika ΔL od kanału do pomieszczenia, z uwzględnieniem odbicia końcowego, patrz tabela poniżej.
RS14-V + MBB-S/-E
RS14-V + MBB-S/-E | Częstotliwość środkowa [Hz] | ||||||||
ød1 kanału [mm] | ød2 RS14-V [mm] | 63 | 125 | 250 | 500 | 1K | 2K | 4K | 8K |
100 | 160 | 20 | 16 | 5 | 19 | 20 | 19 | 18 | 21 |
125 | 160 | 16 | 13 | 9 | 20 | 18 | 18 | 19 | 20 |
125 | 200 | 14 | 12 | 6 | 17 | 16 | 16 | 18 | 19 |
160 | 160 | 17 | 16 | 10 | 24 | 20 | 20 | 21 | 21 |
160 | 200 | 15 | 15 | 7 | 22 | 21 | 19 | 20 | 21 |
160 | 250 | 15 | 14 | 5 | 20 | 16 | 16 | 17 | 19 |
200 | 200 | 14 | 11 | 7 | 18 | 21 | 17 | 20 | 18 |
200 | 250 | 13 | 9 | 5 | 17 | 18 | 16 | 18 | 17 |
200 | 315 | 13 | 8 | 3 | 15 | 17 | 15 | 17 | 16 |
250 | 250 | 15 | 8 | 7 | 18 | 18 | 18 | 18 | 19 |
250 | 315 | 15 | 7 | 6 | 16 | 16 | 17 | 17 | 18 |
315 | 315 | 8 | 11 | 8 | 16 | 18 | 17 | 17 | 22 |
RS14 + H
RS14 + H | Częstotliwość środkowa [Hz] | |||||||
ød [mm] | 63 | 125 | 250 | 500 | 1K | 2K | 4K | 8K |
125 | 18 | 13 | 8 | 18 | 14 | 11 | 12 | 14 |
160 | 17 | 13 | 3 | 14 | 13 | 7 | 7 | 8 |
200 | 15 | 10 | 3 | 13 | 9 | 6 | 8 | 10 |
250 | 12 | 9 | 6 | 11 | 8 | 7 | 10 | 12 |
315 | 12 | 7 | 7 | 13 | 8 | 7 | 10 | 12 |
RS14 + R
RS14 + R | Częstotliwość średnia [Hz] | |||||||
Size-2 [mm] | 63 | 125 | 250 | 500 | 1K | 2K | 4K | 8K |
200x100 | 19 | 14 | 9 | 6 | 5 | 3 | 3 | 4 |
300x100 | 16 | 11 | 5 | 5 | 6 | 5 | 3 | 4 |
400x100 | 13 | 8 | 2 | 3 | 4 | 5 | 4 | 5 |
500x100 | 12 | 7 | 2 | 4 | 2 | 5 | 5 | 5 |
Instrukcja montażu i równoważenia
Więcej informacji znajduje się na stronie www.lindQST.com oraz w instrukcji montażu i równoważenia.

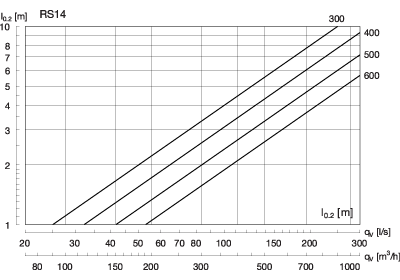

Zasięg strumienia l0,2
Zasięg strumienia l0,2 [m] jest podawany dla prędkości końcowej 0,2 m/s. Strumień powietrza jest oznaczony za pomocą linii.

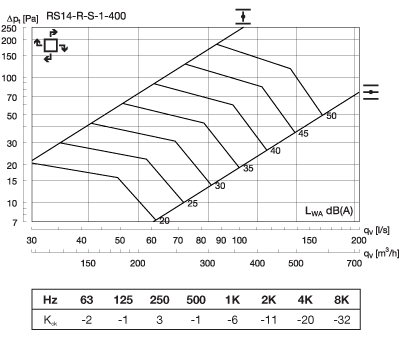

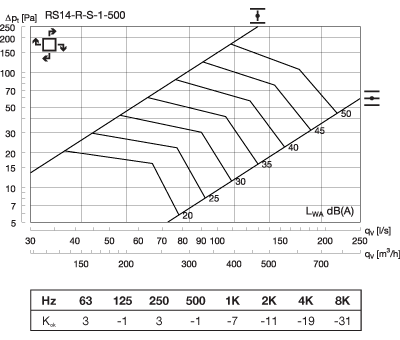

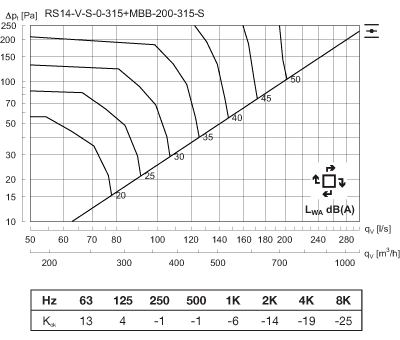

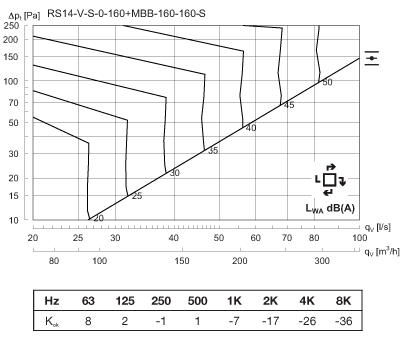

Powietrze nawiewane

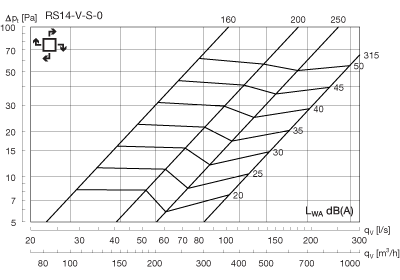

RS14-V bez skrzynki rozprężnej
RS14-V 160 + MBB-S

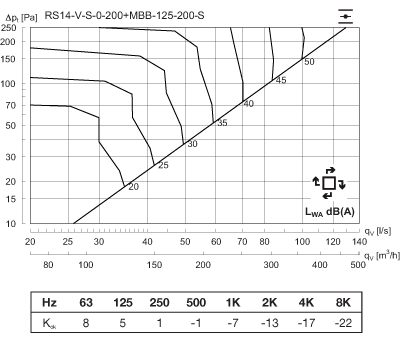

RS14-V 200 + MBB-S

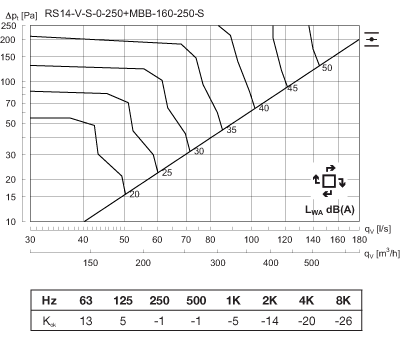

RS14-V 250 + MBB-S
RS14-V 315 + MBB-S

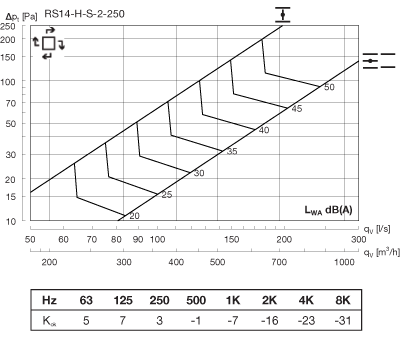

RS14 + H
RS14 + R

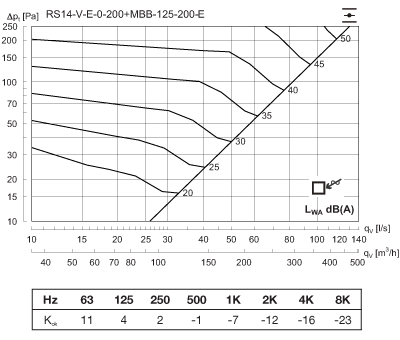

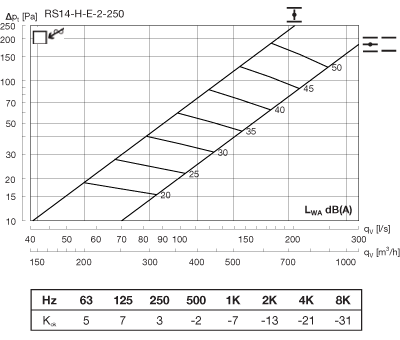

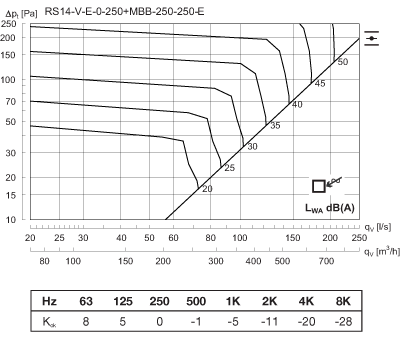

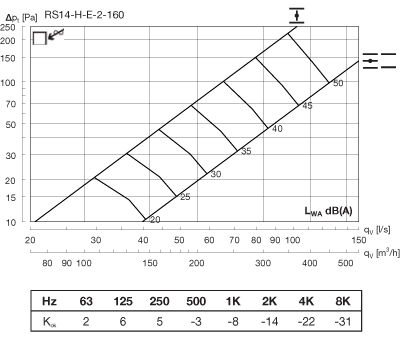

Powietrze wywiewane
RS14-V bez skrzynki rozprężnej

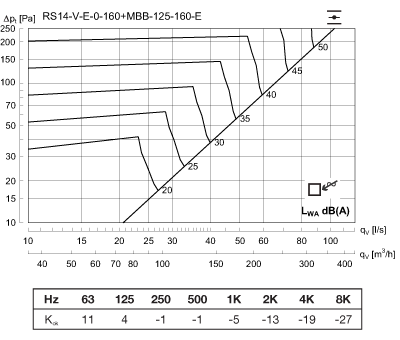

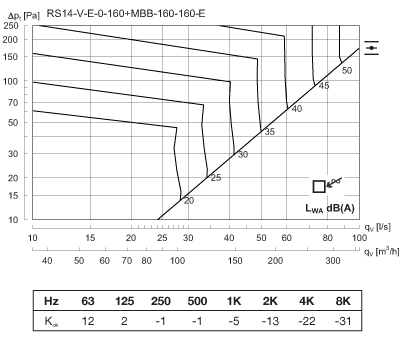

RS14-V 160 + MBB-E
RS14-V 200 + MBB-E

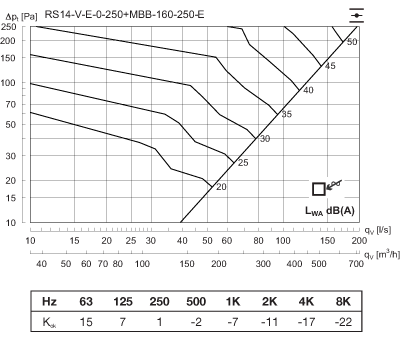

RS14-V 250 + MBB-E

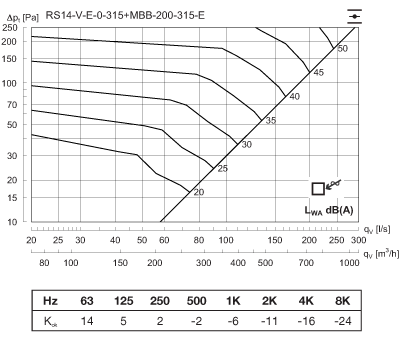

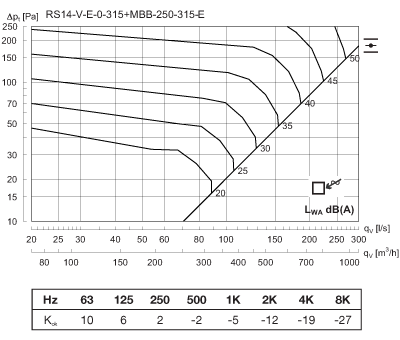

RS14-V 315 + MBB-E
RS14 + H

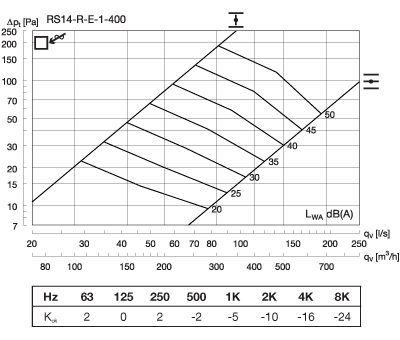

RS14 + R
