KUB 80-500 EKO

Opis Dane techniczne Wymiary Schemat Pliki do pobrania

KUB EKO marki Salda to gama wentylatorów w obudowie z wydajnymi silnikami EC i wirnikami o łopatkach wygiętych do tyłu przeznaczonych do wysokiego przepływu powietrza. Blacha ocynkowana jest lakierowana proszkowo dla zapewnienia większej wytrzymałości na korozję (klasa C3). Izolacja z wełny mineralnej o grubości 20 mm tłumi dźwięki i minimalizuje straty ciepła. Wysoki stopień ochrony silnika (IP 54) umożliwia jego montaż na zewnątrz pod daszkiem (akcesorium)

Charakterystyka:

• montaż na podłogach, ścianach lub sufitach,
• wirnik z łopatkami pochylonymi do tyłu,
• regulacja obrotów za pomocą sygnału 0 - 10V,
• energooszczędne,
• łatwe serwisowanie.

Budowa:

• obudowa: rama z profili aluminiowych, ściany z blachy ocynkowanej,
• izolacja cieplna - 20 mm,
• wentylator okrągły z zewnętrznym silnikiem,
• zintegrowana elektronika w obudowie silnika,
• klasa ochrony silnika: IP-54,
• klasa ochrony skrzynki przyłączeniowej: IP-55.

Instalacja:

• urządzenie może być stosowane tylko w pomieszczeniach,
• nie nadaje się do zanieczyszczonego powietrza, gazów agresywnych i wybuchowych.

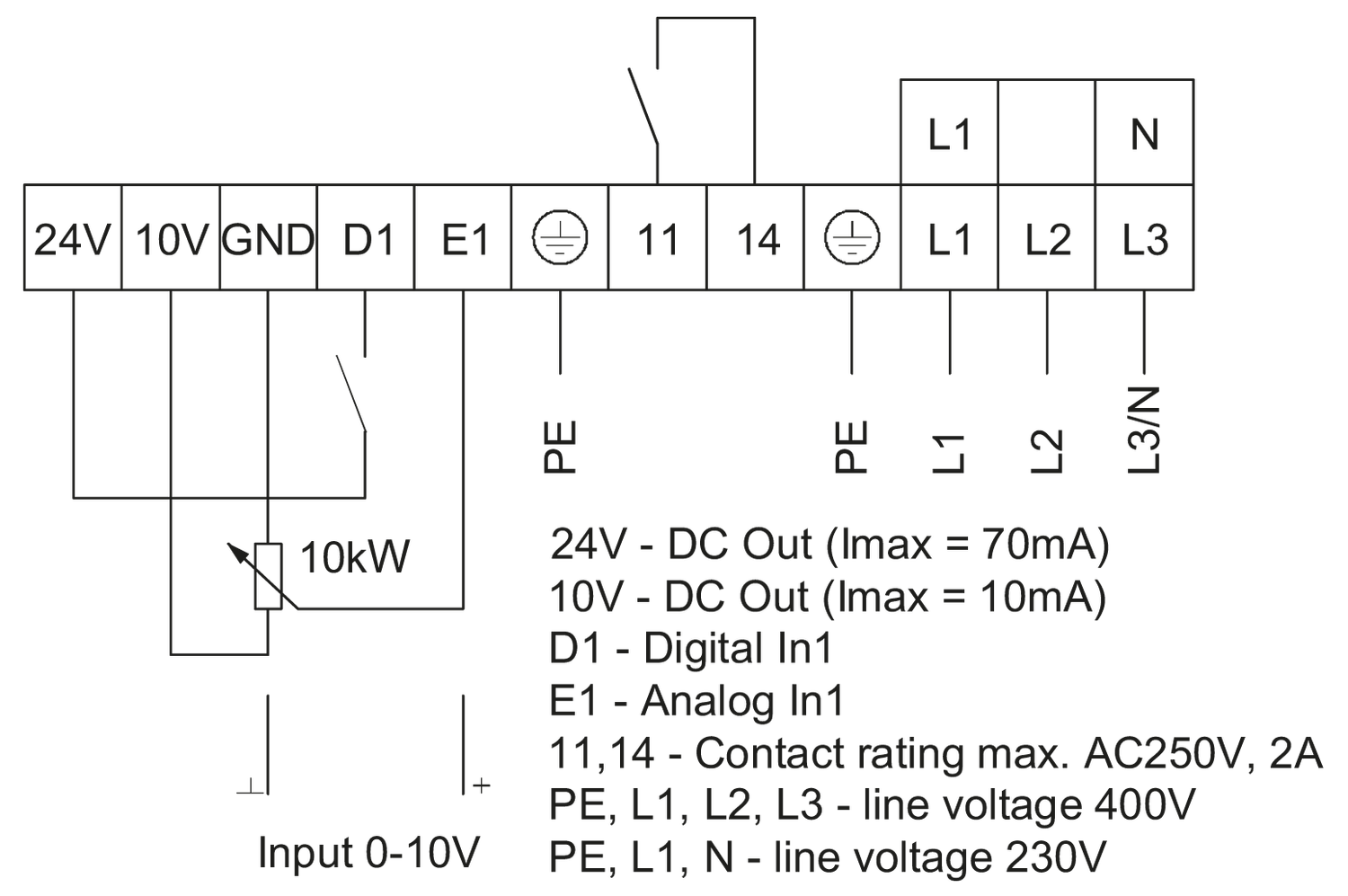

Opcje kontroli prędkości:

• potencjometr 10 kΩ,
• zewnętrzny sygnał 0-10 VDC/PWM z kontrolerem użytkownika,
• może być podłączony bezpośrednio do opcjonalnych czujników ciśnienia stałych, CO2, RH lub przełącznika on/off.

Wybrane dane techniczne:

• napięcie / częstotliwość: 400 V / 50 Hz,
• zużycie energii: 1,240 kW,
• prąd: 1,96 A,
• maksymalny przepływ powietrza: 8370 m³/h.

		KUB 80-500 EKO
Napięcie / częstotliwość	[V]/[Hz]	400/50
Zużycie energii	[kW]	1,240
Prąd	[A]	1,96
Prędkość	[min-1]	1400
Maks. przepływ powietrza	[m³/h]	8370
Min./maks. temperatura powietrza	[°C]	-20/+60
Waga	[kg]	75
Klasa ochrony silnika		IP-54
Klasa ochrony skrzynki przyłączeniowej		IP-55
Zgodność z ERP		2018

Charakterystyka akustyczna:

	Całkowite Lwa dB(A)	Lwa, dB(A)
		125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz
Wlot	79	67	72	74	70	69	67	65
Wylot	83	69	74	78	76	74	72	67
Do otoczenia	66	54	59	61	59	55	54	50

Pomiary przy 6907 m³/h, 181 Pa.

Krzywe charakterystyczne urządzenia zostały określone zgodnie z normą EN ISO 5801.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

Akcesoria:

MTP010	Stouch	S-RCO2-F2 S-KCO2	S-RFF-UD-F2 S-KFF-U	LJ/PG SSK	LGd	SKS	Główny przełącznik	PR
+	+	+	+	720×720	680×680	760×760	BWS316 Y TPN	590×590-500

øD [mm]	L [mm]
410	800
