Kratka aluminiowa transferowa AT

Opis Wymiary Montaż Dane techniczne Pliki do pobrania

AT to aluminiowa kratka transferowa (wyrównawcza) do montażu w drzwiach i ścianach. Może być dostarczona jako kratka jednoczęściowa lub z kołnierzem maskującym.

LindQST

Skorzystaj z zaawansowanego narzędzia online LindQST, aby obliczyć pełną gamę kratek i znaleźć odpowiedni rodzaj oraz wymiary dla wszystkich zastosowań. Wybór produktów, wymiarowanie pomieszczenia oraz wyszukiwanie dokumentacji są łatwo dostępne bezpośrednio na stronie internetowej lub urządzeniach mobilnych.

Znajdziesz to i wiele więcej na www.lindQST.com.

Konserwacja

Części zewnętrzne należy przecierać wilgotną ściereczką.

Materiały i wykończenie:

• ramka i kierownice: aluminium.

Standardowe wykończenie kratek:

• aluminium anodowane;
• RAL 9003, połysk 30.

Kratki dostępne są również w innych kolorach. Prosimy o kontakt z działem sprzedaży Lindab w celu uzyskania dalszych informacji.

Wymiary minimalne i maksymalne

H [mm] / L [mm]	200	→	600	→	1200
100	•	•	•	•	•
↓	•	•	•	•	•
600	•	•	•	•	•
↓	•	•	•
1100	•	•	•

Kratki standardowe są dostępne w odstępach co 50 mm w zakresach podanych powyżej wymiarów minimalnych i maksymalnych. Rozmiary niestandardowe są dostępne na życzenie.

Aby uniknąć powstania szczeliny pomiędzy ramą a górną kierownicą poziomą, ostatnie cyfry wymiaru H muszą wynosić: 00-20-25-40-45-60-65-80-85.

Ramka i siatka

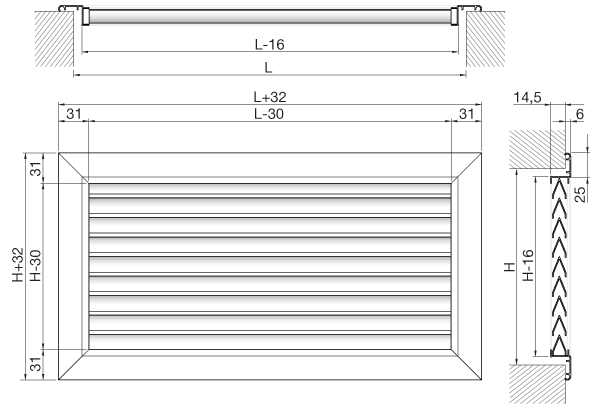

AT-11, ramka 25 mm ze stałymi kierownicami poziomymi:

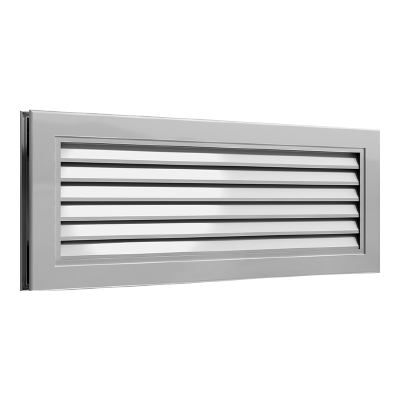

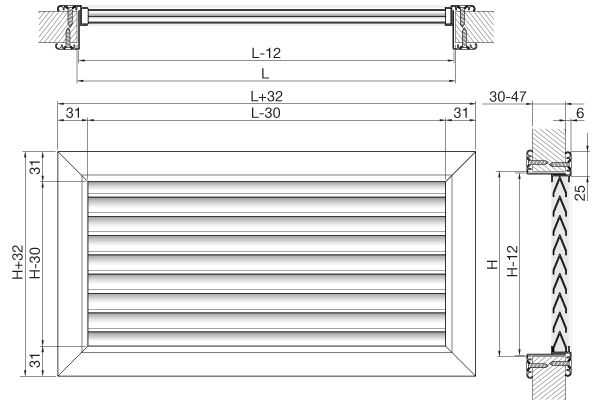

AT-21, rama 25 mm, ze stałymi skośnymi ostrzami poziomymi + kołnierz maskujący:

Nieprzygotowany:

V* - widoczne otwory na śruby:

* śruby nie są dołączone

Powierzchnia wolna

L	200	250	300	350	400	450	500	550	600	700	800	900	1000
H	Ak [m²]
100	0,010	0,013	0,016	0,019	0,022	0,025	0,028	0,031	0,034	0,040	0,047	0,053	0,059
150	0,016	0,020	0,025	0,030	0,034	0,039	0,044	0,048	0,053	0,062	0,071	0,080	0,090
200	0,022	0,028	0,034	0,040	0,047	0,053	0,059	0,065	0,071	0,083	0,096	0,108	0,120
250	0,028	0,036	0,044	0,051	0,059	0,067	0,074	0,082	0,090	0,105	0,120	0,136	0,151
300	0,034	0,044	0,053	0,062	0,071	0,080	0,090	0,099	0,108	0,127	0,145	0,163	0,182
350	0,040	0,051	0,062	0,073	0,083	0,094	0,105	0,116	0,127	0,148	0,170	0,191	0,213
400	0,047	0,059	0,071	0,083	0,096	0,108	0,120	0,133	0,145	0,170	0,194	0,219	0,243
450	0,053	0,067	0,080	0,094	0,108	0,122	0,136	0,150	0,163	0,191	0,219	0,246	0,274
500	0,059	0,074	0,090	0,105	0,120	0,136	0,151	0,166	0,182	0,213	0,243	0,274	0,305
550	0,065	0,082	0,099	0,116	0,133	0,150	0,166	0,183	0,200	0,234	0,268	0,302	0,336
600	0,071	0,090	0,108	0,127	0,145	0,163	0,182	0,200	0,219	0,256	0,293	0,329	0,366
700	0,083	0,105	0,127	0,148	0,170	0,191	0,213	0,234	0,256
800	0,096	0,120	0,145	0,170	0,194	0,219	0,243	0,268	0,293
900	0,108	0,136	0,163	0,191	0,219	0,246	0,274	0,302	0,329
1000	0.120	0.151	0,182	0.213	0,243	0.274	0,305	0.336	0.366

Szybki dobór, przesył powietrza, AT

Dane ważne dla: przesyłu powietrza.

Oznaczenia: A_k = powierzchnia efektywna [m²]; V_k = prędkość efektywna [m/s]; Δp_t = całkowita strata ciśnienia [Pa]; L_WA = poziom mocy akustycznej [dB(A)].

H = 100

Wymiar kratki [mm] (Ak)	Przepływ powietrza
	[m³/h]	25	50	150	225	300	375
	[l/s]	7	14	42	63	83	104
200x100 (0,0097)	LWA Vk Δpt	21 0,7 5	34 1,4 18
300x100 (0,0158)	LWA Vk Δpt	<20 0,4 2	25 0,9 7	46 2,7 61
400x100 (0,0300)	LWA Vk Δpt		<20 0,5 0	34 1,4 2	42 2,1 4	47 2,8 7
500x100 (0,0281)	LWA Vk Δpt		<20 0,5 2	35 1,5 19	43 2,2 43	49 2,9 75
600x100 (0,0343)	LWA Vk Δpt			31 1,2 13	39 1,8 29	45 2,4 51	49 3 80

H = 200

Wymiar kratki [mm] (Ak)	Przepływ powietrza
	[m³/h]	150	225	300	375	450	525	600	675	750	825
	[l/s]	42	63	83	104	125	146	167	188	208	229
300x200 (0,0343)	LWA Vk Δpt	31 1,2 13	39 1,8 29	45 2,4 51	49 3 80
400x200 (0,0466)	LWA Vk Δpt	25 0,9 7	33 1,4 16	39 1,8 28	43 2,2 43	47 2,7 62	50 3,1 85
500x200 (0,0589)	LWA Vk Δpt	20 0,7 4	28 1,1 10	34 1,4 17	38 1,8 27	42 2,1 39	45 2,5 53	48 2,8 70	50 3,2 88
600x200 (0,0712)	LWA Vk Δpt	<20 0,6 3	25 0,9 7	30 1,2 12	35 1,5 19	38 1,8 27	41 2,1 36	44 2,3 48	46 2,6 61	48 2,9 74	50 3,2 90

H = 300

Wymiar kratki [mm] (Ak)	Przepływ powietrza
	[m³/h]	150	225	300	375	450	525	600	675	750	825	900	975	1050	1125	1200
	[l/s]	42	63	83	104	125	146	167	188	208	229	250	271	292	313	333
400x300 (0,0712)	LWA Vk Δpt	<20 0,6 3	25 0,9 7	30 1,2 12	35 1,5 19	38 1,8 27	41 2,1 36	44 2,3 48	46 2,6 61	48 2,9 74	50 3,2 90
500x300 (0,0896)	LWA Vk Δpt	<20 0,5 2	20 0,7 4	26 0,9 7	30 1,2 12	34 1,4 17	37 1,6 23	39 1,9 30	42 2,1 38	44 2,3 47	46 2,6 57	47 2,8 67	49 3 79
600x300 (0,1081)	LWA Vk Δpt		<20 0,6 3	22 0,8 5	26 1 8	30 1,2 12	33 1,4 16	36 1,5 21	38 1,7 26	40 1,9 32	42 2,1 39	44 2,3 46	45 2,5 55	47 2,7 63	48 2,9 73	49 3,1 82

H = 400

Wymiar kratki [mm] (Ak)	Przepływ powietrza
	[m³/h]	225	300	375	450	525	600	675	750	825	900	975	1050	1125	1200	1275
	[l/s]	63	83	104	125	146	167	188	208	229	250	271	292	313	333	354
600x400 (0,1450)	LWA Vk Δpt	<20 0,4 2	<20 0,6 3	21 0,7 4	24 0,9 6	27 1 9	30 1,2 12	32 1,3 15	34 1,4 18	36 1,6 22	38 1,7 26	40 1,9 30	41 2 35	42 2,2 40	44 2,3 46	45 2,4 52

Wydajność

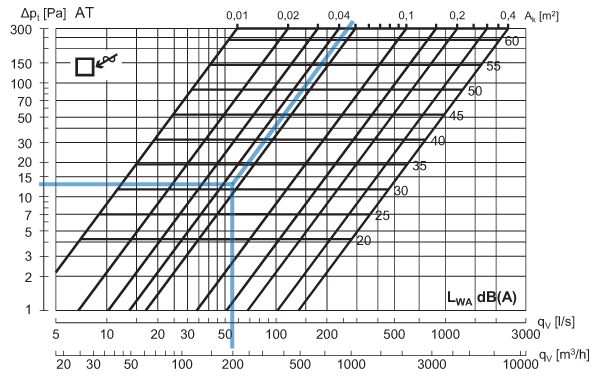

Strumień powietrza q_v [l/s] i [m³/h], strata ciśnienia całkowitego Δp_t [Pa] oraz poziom mocy akustycznej L_WA [dB(A)] można zobaczyć na wykresach.

Przykład: wymiar kratki (L×H): 400×200 mm, powierzchnia wolna A_k: 0,047 m², przepływ powietrza q_v: 200 m³/h (56 l/s).

Wynik:  poziom mocy akustycznej L_WA: ~31 [dB(A)], całkowita strata ciśnienia Δp_t: ~13 [Pa].

Dane ważne dla: przesyłu powietrza.

W przypadku kratek o wolnej powierzchni > 0,4 m² zalecamy skorzystanie z narzędzia do obliczeń online Lindab znajdującego się na stronie www.lindQST.com.

Poziom mocy akustycznej L_WA

Poziom mocy akustycznej L_WA [dB(A)] można zobaczyć na wykresie. Poziomy mocy akustycznej odnoszą się do kratek bez przepustnicy regulacyjnej.

Poziom mocy akustycznej w zależności od częstotliwości

Poziom mocy akustycznej w paśmie częstotliwości jest zdefiniowany jako L_Wf = L_WA+K_ok. Wartości K_ok podane są w poniższej tabeli.

	Częstotliwość [Hz]
	63	125	250	500	1000	2000	4000	8000
Przesył powietrza	-7	-5	-7	-6	-5	-8	-17	-24
