Produkt marki Lindab

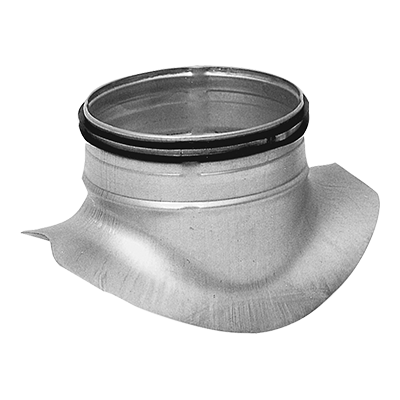

Kołnierz siodłowy tłoczony, z aerodynamicznym profilem przyłączenia.

Niektóre kołnierze siodłowe PSU są wytłaczane wspólnym narzędziem i pasują do szeregu przewodów o różnych średnicach.

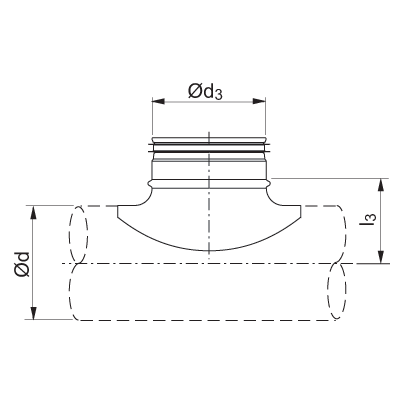

ød
[mm]
ød3
[mm]
I3
[mm]
63 63 42
80 63 50
80 80 52
100 63 60
100 80 60
100 100 65
112 63 66
112 80 68
112 100 71
112* 112 81
125 63 73
125 80 75
125 100 78
125* 112 88
125 125 83
140 80 82
140 100 85
140* 112 95
140* 125 95
140 140 90
150 80 87
150 100 90
150 125 95
150 140 95
150 150 95
160 80 92
160 100 95
160 125 100
160 140 100
160 150 100
160 160 105
180 80 102
180 100 105
180 125 110
180 140 110
180 150 110
180 160 115
180 180 115
200 80 112
200 100 115
200 125 115
200 140 120
200 150 120
200 160 125
200 180 125
200 200 125
224 80 124
224 100 127
224 125 132
224 140 132
224 150 132
224 160 137
224 180 137
224* 200 137
224 224 137
250 80 137
250 100 140
250 125 145
250 140 145
250 150 145
250 160 150
250 180 150
250 200 150
250 224 150
250 250 150
280 80 155
280 100 155
280 125 160
280 140 160
280 150 160
280 160 165
280 180 165
280 200 165
280 224 165
280* 250 165
280* 280 165
300 80 162
300 100 165
300 125 170
300 140 170
300 150 170
300 160 175
300 180 175
300 200 175
300 224 175
300 250 175
300* 280 175
300 300 175
315 80 170
315 100 173
315 125 178
315 140 178
315 150 178
315 160 182
315 180 182
315 2500 182
315 224 182
315 250 182
315* 280 182
315 300 182
315 315 182
355 100 193
355 125 198
355 140 198
355 150 198
355 160 203
355 180 203
355 200 203
355 224 203
355 250 203
355* 280 203
355 300 203
355* 315 203
355* 355 203
400* 100 215
400* 125 220
400 150 220
400 160 225
400 200 225
400 224 225
400 250 225
400* 280 225
400 300 250
400 315 225
400* 355 225
400 400 225
450 100 240
450 125 245
450 150 245
450 160 250
450 200 250
450 224 250
450 250 250
450* 280 250
450 300 250
450 315 250
450* 355 250
450 400 250
450* 450 250
500 100 265
500 125 270
500 150 270
500 160 275
500 200 275
500 224 275
500 250 275
500 300 275
500 315 275
500* 355 275
500 400 275
500* 450 275
500* 500 290
560 100 295
560 125 300
560 160 305
560 200 305
560 224 305
560 250 305
560 300 305
560 315 305
560* 355 305
560 400 305
560* 450 305
560* 500 320
560* 560 320
600 100 315
600 125 320
600 160 325
600 200 325
600 224 325
600 250 325
600 300 325
600 315 325
600* 355 325
600 400 325
600* 450 325
600* 500 340
600* 560 340
600* 600 340
630 100 330
630 125 335
630 160 340
630 200 340
630 224 340
630 250 340
630 300 340
630 315 340
630* 355 340
630 400 340
630* 450 340
630* 500 355
630* 560 355
630* 600 355
630* 630 355

* Wykonanie segmentowe
