Kołnierz siodłowy PSTR

Opis Wymiary Pliki do pobrania

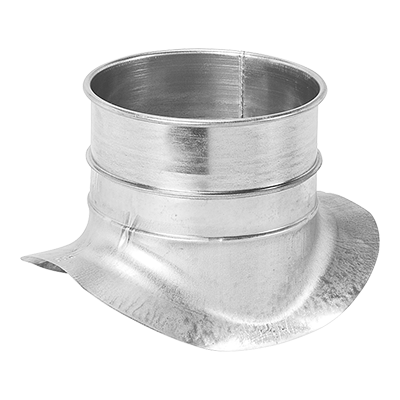

Kołnierz siodłowy.

ød [mm]	ød3 [mm]	t [mm]	l3 [mm]
80	80	0,6	143
100	80	0,6	156
100	100	0,6	131
125	80	0,6	166
125	100	0,6	144
125	125	0,6	149
140	80	0,6	173
140	100	0,6	176
140	125	0,6	121
140	140	0,6	181
150	80	0,6	178
150	100	0,6	181
150	125	0,6	186
150	140	0,6	186
150	150	0,6	186
160	80	0,6	183
160	100	0,6	161
160	125	0,6	166
160	140	0,6	191
160	150	0,6	191
160	160	0,6	171
180	80	0,6	193
180	100	0,6	196
180	125	0,6	201
180	140	0,6	201
180	150	0,6	201
180	160	0,6	206
180	180	0,6	202
200	80	0,6	203
200	100	0,6	181
200	125	0,6	181
200	140	0,6	211
200	150	0,6	211
200	160	0,6	191
200	180	0,6	212
200	200	0,6	212
224	80	0,6	215
224	100	0,6	218
224	125	0,6	223
224	140	0,6	223
224	150	0,6	223
224	160	0,6	228
224	180	0,6	224
224	200	0,6	224
224	224	0,6	224
250	80	0,6	228
250	100	0,6	206
250	125	0,6	211
250	140	0,6	236
250	150	0,6	236
250	160	0,6	241
250	180	0,6	237
250	200	0,6	237
250	224	0,6	237
250	250	0,6	257
300	80	0,6	201
300	100	0,6	201
300	125	0,6	201
300	140	0,6	201
300	150	0,6	201
300	160	0,6	201
300	180	0,6	197
300	200	0,6	197
300	224	0,6	197
300	250	0,6	197
315	80	0,6	261
315	100	0,6	264
315	125	0,6	244
315	140	0,6	269
315	150	0,6	269
315	160	0,6	273
315	180	0,6	273
315	200	0,6	269
315	224	0,6	269
315	250	0,6	289
315	300	0,6	259
315	315	0,6	283
350	100	0,6	226
350	125	0,6	226
350	140	0,6	226
350	150	0,6	226
350	160	0,6	226
350	180	0,6	222
350	200	0,6	222
350	224	0,6	222
350	250	0,6	222
350	300	0,6	216
350	315	0,6	216
350	350	0,6	216
400	125	0,6	311
400	140	0,6	251
400	150	0,6	311
400	160	0,6	316
400	180	0,6	247
400	200	0,6	312
400	224	0,6	312
400	250	0,6	332
400	300	0,6	301
400	315	0,6	326
400	350	0,6	326
400	400	0,7	321
450	100	0,6	331
450	125	0,6	336
450	140	0,6	276
450	150	0,6	336
450	160	0,6	341
450	180	0,6	272
450	200	0,6	337
450	224	0,6	337
450	250	0,6	357
450	300	0,6	266
450	315	0,6	351
450	400	0,7	371
450	450	0,7	266
500	100	0,6	356
500	125	0,6	361
500	140	0,6	301
500	150	0,6	361
500	160	0,6	366
500	180	0,6	297
500	200	0,6	362
500	224	0,6	322
500	250	0,6	382
500	300	0,6	291
500	315	0,6	376
500	350	0,7	291
500	400	0,7	396
500	450	0,7	291
500	500	0,7	291
560	250	0,7	412
560	300	0,7	321
560	315	0,7	406
560	350	0,7	381
560	400	0,9	426
560	450	0,9	321
560	500	0,9	321
560	560*	0,9	321
600	300	0,7	341
600	315	0,7	426
600	350	0,7	341
600	400	0,9	446
600	450	0,9	341
600	500	0,9	341
600	560*	0,9	341
600	600*	0,9	341
630	315	0,7	441
630	350	0,7	356
630	400	0,9	461
630	450	0,9	356
630	500	0,9	356
630	560*	0,9	356
630	600*	0,9	356
630	630*	0,9	356
710	400	0,9	396
710	450	0,9	396
710	500	0,9	396
710	560*	0,9	396
710	600*	0,9	396
710	630*	0,9	396
710	650*	0,9	396
710	710*	0,9	396
800	500	0,9	441
800	560*	0,9	441
800	630*	0,9	441
800	650*	0,9	441
800	710*	0,9	441
800	750*	0,9	441
800	800*	0,9	441
900	560*	0,9	491
900	600*	0,9	491
900	630*	0,9	491
900	650*	0,9	491
900	710*	0,9	491
900	750*	0,9	491
900	800*	0,9	491
900	900*	0,9	491

* Wersja z kołnierzem FL.
