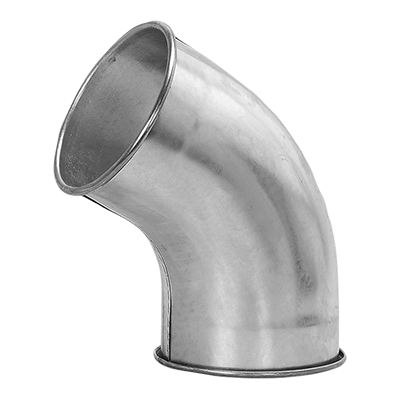

Kolano tłoczone BTR 60°

Opis Wymiary Pliki do pobrania

Kolano tłoczone, zgrzewane liniowo na zakładkę.

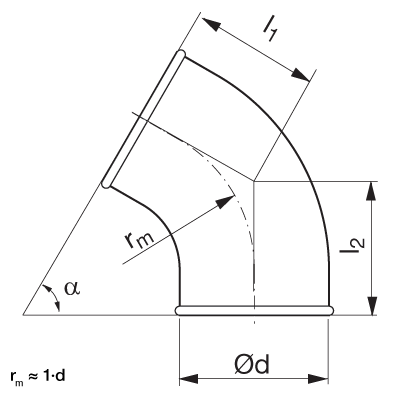

ød [mm]	t [mm]	rm [mm]	l1 [mm]	l2 [mm]
80*	0,5	100	88	114
100	0,5	100	108	108
125	0,6	125	122	122
140*	0,7	135	108	134
150*	0,7	150	117	143
160*	0,6	160	122	148
180*	0,7	180	129	156
200**	0,7	200	167	167
224**	0,7	225	182	182
250**	0,7	250	196	196
300	0,7	250	219	219
315	0,7	250	228	228

* 1 wywinięta na zewnątrz krawędź.
** 2 wywinięte na zewnątrz krawędzie.
