Kolano segmentowe z rewizją BFKCU 90°

Kolano segmentowe z rewizją BFKCU 90°

Kolano segmentowe z rewizją BFKCU 90°

Kolana wentylacyjne > Kolano segmentowe z rewizją BFKCU 90°
Kolana wentylacyjne > Kolano segmentowe z rewizją BFKCU 90°
  • Kolana wentylacyjne > Kolano segmentowe z rewizją BFKCU 90°
  • Kolana wentylacyjne > Kolano segmentowe z rewizją BFKCU 90°
Produkt marki Lindab

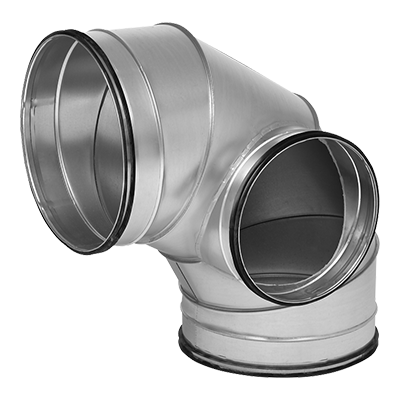

Segmentowe kolano z dodatkowym odgałęzieniem rewizyjnym dającym możliwość kontroli oraz czyszczenia wnętrza przewodów. Odgałęzienie wyposażone w zakończenie Safe, przeznaczone do montażu zaślepek i pokryw otworów rewizyjnych. Rozwiązanie tego typu zapewnia mniejsze straty ciśnienia niż typowe trójniki. Odgałęzienie może również służyć jako połączenie z kanałem SR.

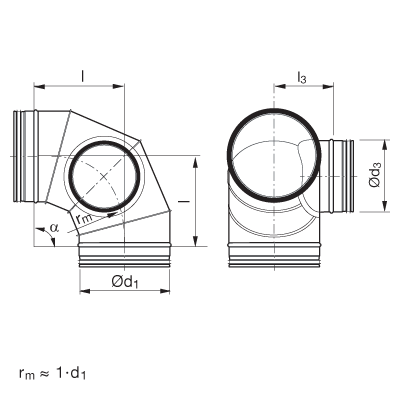

ød1
[mm]
ød3
[mm]
I
[mm]
I3
[mm]
300 250 300 177
315 250 315 185
315 315 315 185
400 315 400 227
400 400 400 227

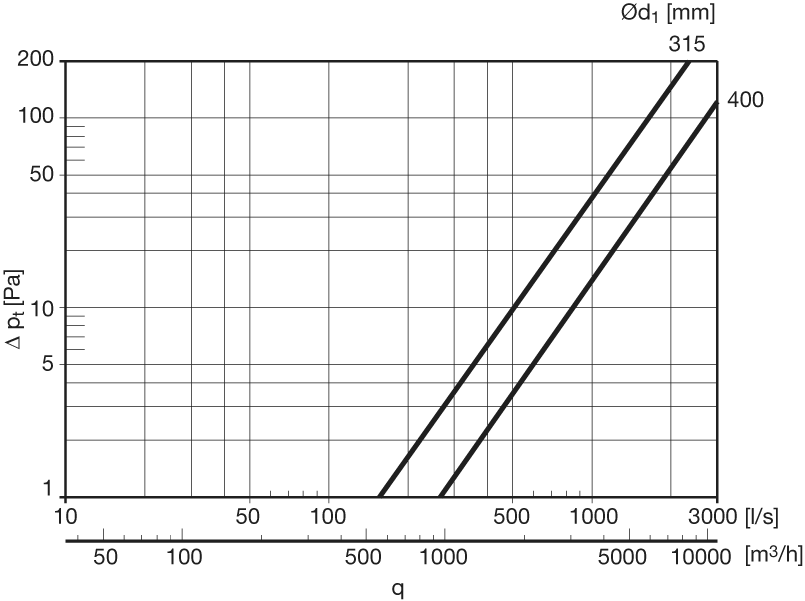

Wykres dotyczy kolanka czyszczącego z zaślepką czyszczącą. Spadek ciśnienia jest niezależny od wymiaru rozgałęzienia (ød3 ≤ ød1).
