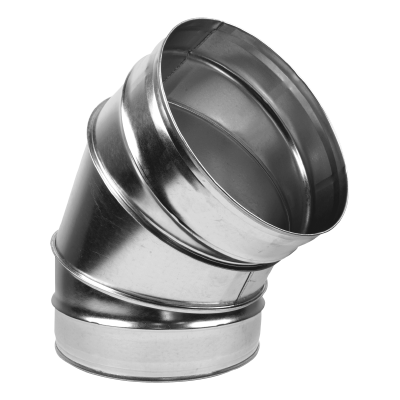

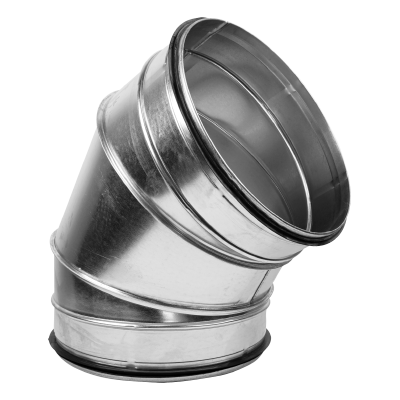

Kolano segmentowe 60° BFE/BFL

Opis Wymiary Pliki do pobrania

Materiał:

• stal ocynkowana;
• uszczelka gumowa EPDM (BFL).

Charakterystyka produktu:

• segmenty łączone zamkiem blacharskim;
• łączenie (zgrzew liniowy);
• uszczelka jest mocowana poprzez zaciśnięcie na niej wywiniętych krawędzi kształtki (BFL).

øD [mm]	H [mm]
	BFE	BFL
224	38	38
250	57*	57
280	40	40
300	40	40
315	57*	57
355	40	40
400	50	50
450	50	50
500	50	50
560	60	60
600	60	60
630	60	60
710	60	85
800	65	85
900	65	85
1000	65	100
1250	65	100

Dodatkowe informacje:

• R ≈ 0,9D;
• tolerancja kąta wynosi ± 2°;
• * BF - wykonanie tylko z krawędzią "safe edge".
