4-CXP

Opis Dane techniczne Budowa i funkcje Wymiary Schematy funkcyjne Pliki do pobrania

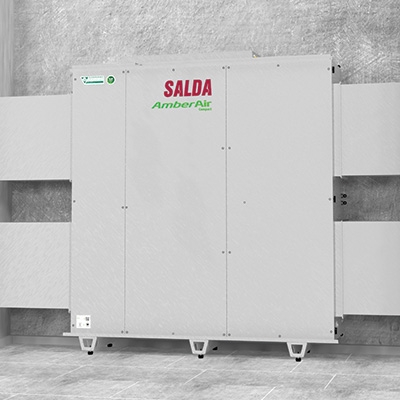

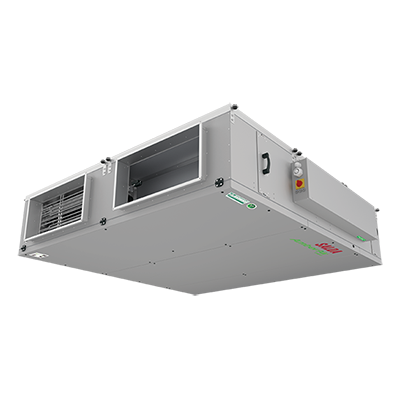

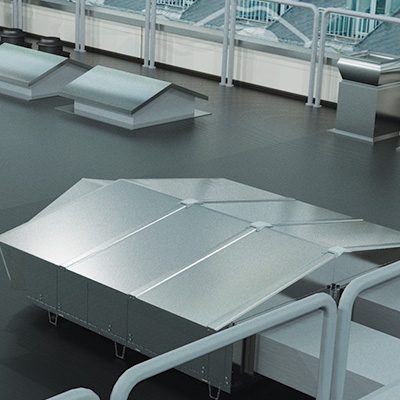

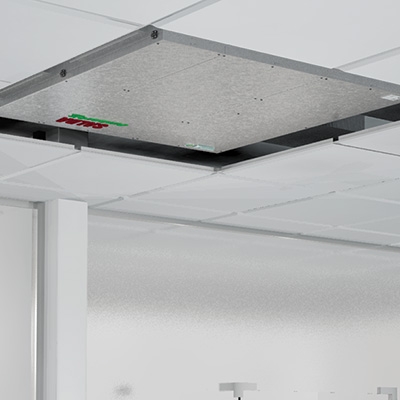

Centrale z serii AmberAir Compact  to urządzenia do zastosowań w wielu obiektach takich jak: szkoły, biura, sklepy, hotele, budynki użyteczności publicznej. Kompaktowe wymiary ułatwiają transport jak i montaż w istniejących już obiektach.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

• wydajność / spręż: 3800 m³/h / 300 Pa,
• napięcie / częstotliwość nagrzewnicy: 400 V / 50 Hz,
• moc nagrzewnicy: od 6,0 do 12,0 kW,
• napięcie / częstotliwość wentylatora: 400 V / 50 Hz,
• moc / prąd wentylatora (wywiew): 2,100 kW / 3,50 A,
• prędkość wentylatora: 3550 min^-1,
• maksymalne zużycie energii: od 10,20 kW / 17,67 A do 16,20 kW / 26,34 A,
• waga netto: 446 kg.

Wersja z nagrzewnicą wodną:

• wydajność / spręż: 3800 m³/h / 300 Pa,
• napięcie / częstotliwość nagrzewnicy: 400 V / 50 Hz,
• moc / prąd wentylatora (wywiew): 2,100 kW / 3,50 A,
• prędkość wentylatora: 3550 min^-1,
• maksymalne zużycie energii: 4,50 kW / 11,00 A,
• waga netto: 442 kg.

Wersje z nagrzewnicą elektryczną:

4-CXP		F1E1	F1E2
Wydajność/spręż	[m³/h] / [Pa]	3800 / 300	3800 / 300
Nagrzewnica elektryczna | faza, napięcie	[50Hz / V]	~3, 400	~3, 400
Nagrzewnica elektryczna | moc	[kW]	6,0	12,0
Wentylatory | faza i napięcie	[50Hz / V]	~3, 400	~3, 400
Wentylatory EC | wywiew | moc / prąd	[kW] / [A]	2,100 / 3,50	2,100 / 3,50
Wentylatory EC | wywiew | prędkość	[min-1]	3550	3550
Wentylatory EC | nawiew | moc / prąd	[kW] / [A]	1,050 / 1,60	1,050 / 1,60
Wentylatory EC | nawiew | prędkość	[min-1]	3550	3550
Maksymalne zużycie energii	[kW] / [A]	10,20 / 17,67	16,20 / 26,34
Podłączenie zasilania | faza i napięcie	[50Hz / V]	~3, 400	~3, 400
Płyta sterująca		Comfort MCB	Comfort MCB
Klasa filtrów | wywiew i nawiew		Filtrowanie wstępne 65% (G4), ePM10 55% (M5), ePM1 70% (F7)	Filtrowanie wstępne 65% (G4), ePM10 55% (M5), ePM1 70% (F7)
Izolacja obudowy, poliuretan	[mm]	45	45
Kolor (RAL)		7040 (szary)	7040 (szary)
Waga netto	[kg]	446,0	446,0
Eksploatacja		w pomieszczeniu lub na zewnątrz (z zadaszeniem)	w pomieszczeniu lub na zewnątrz (z zadaszeniem)
Zgodność z ERP		2018	2018

Wersja z nagrzewnicą wodną:

4-CXP		F1W
Wydajność/spręż	[m³/h] / [Pa]	3800 / 300
Wentylatory | faza i napięcie	[50Hz / V]	~3, 400
Wentylatory EC | wywiew | moc / prąd	[kW] / [A]	2,100 / 3,50
Wentylatory EC | wywiew | prędkość	[min-1]	3550
Wentylatory EC | nawiew | moc / prąd	[kW] / [A]	2,100 / 3,50
Wentylatory EC | nawiew | prędkość	[min-1]	3550
Maksymalne zużycie energii	[kW] / [A]	4,50 / 11,00
Podłączenie zasilania | faza i napięcie	[50Hz / V]	~3, 400
Płyta sterująca		Comfort MCB
Klasa filtrów | wywiew i nawiew		Filtrowanie wstępne 65% (G4), ePM10 55% (M5), ePM1 70% (F7)
Izolacja obudowy, poliuretan	[mm]	45
Kolor (RAL)		7040 (szary)
Waga netto	[kg]	442,0
Eksploatacja		w pomieszczeniu lub na zewnątrz (z zadaszeniem)
Zgodność z ERP		2018

Wydajność/spręż - wartości mierzone w punkcie pracy.

Schemat przepływu powietrza

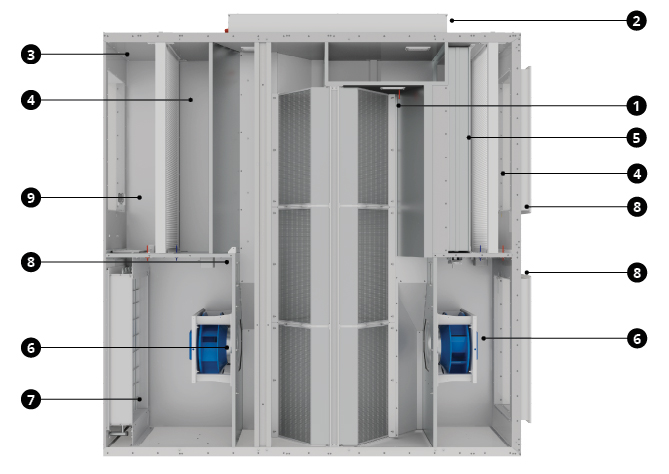

Budowa:

1. Aluminiowy przeciwprądowy wymiennik ciepła:

• efektywność do 90%;
• oddzielnie powietrze nawiewane i wywiewane: bez przenoszenia wilgoci, bez mieszania;
• niskie koszty utrzymania;
• presostaty - zabezpieczenie przed zamrożeniem wymiennika ciepła.

2. Zintegrowany, zaawansowany panel sterujący MCB:

• kontrola zapotrzebowania wentylacji pomieszczenia;
• sterowanie za pomocą zdalnych sterowników, PC za pośrednictwem MB-Gateway lub (BMS, BACnet);
• kontrola i testowanie klapy przeciwpożarowej;
• sterowanie nagrzewnicy/nagrzewnicy wstępnej 0-10V;
• sterowanie i ochrona nad nagrzewnicami wodnymi;
• sterowanie chłodnicą i przepustnicą powietrza;
• tryb stałego przepływu powietrza.

3. Podwójnie ocieplane panele obudowy:

• izolacja z wełny mineralnej 50/30 mm*;
• stal ocynkowana malowana proszkowo, klasa korozyjności C3.

4. Filtry panelowe (zintegrowane) lub kieszeniowe (skrzynia zewn.):

• filtry panelowe: Coarse 65% (G4), ePM10 55% (M5), ePM1 70% (F7);
• filtry kieszeniowe: Coarse 60% (G4), Coarse 85% (?5), ePM10 75% (F7);
• w pełni nadają się do recyklingu;
• przełącznik ciśnieniowy filtra na nawiewie i wyciągu.

5. 100% przepustnica obejściowa BY-PASS.

6. Wentylatory EC z zakrzywionym do tyłu wirnikiem.

7. Nagrzewnica:

• zintegrowana, modulowana elektryczna nagrzewnica sterująca (0-10V);
• zintegrowana nagrzewnica wodna.

8. 3 czujniki temperatury powietrza (nawiewny, zewn. i wewn.).

9. DTJ - wilgotność - czujnik temperatury.

* izolacja obudowy - 50 mm , drzwiczek - 30 mm (opcjonalnie: 50 mm)

Funkcje:

Opis funkcji	MCB
	E	W
Tryby systemu	•	•
Funkcja kompensacji	•	•
Odzysk zimna/ciepła	•	•
Kontrola temperatury i kompensacja powietrza wlotowego	•	•
Plan tygodniowy	•	•
Plan świąteczny	•	•
Funkcja chłodzenia nocnego	•	•
Funkcja redukcji poziomu CO2	◊	◊
Redukcja poziomu wilgotności	•	•
Ochrona przed wysychaniem	•	•
Stałe ciśnienie powietrza	•	•
Tryb stałego przepływu powietrza	•	•
Zabezpieczenie wymiennika ciepła przed zamarzaniem	•	•
Ręczne sterowanie komponentami	•	•
Funkcja kominka	•	•
Ochrona kominków (NC)	◊	◊
Ochrona przeciwpożarowa przez stycznik zewnętrzny	◊	◊
Tryb zima/lato	•	•
Monitoring systemu	•	•
Wyjście wskazania alarmu	•	•
Wyjście wskazania działania	•	•
Konfiguracja wejść cyfrowych	•	•
Rejestr zdarzeń (zapisuje do 50 zapisów)	•	•
Ustawienia daty i czasu	•	•
Przywracanie nastaw fabrycznych	•	•
Klapy powietrza
Sterowanie klapami powietrza wlotowego/wylotowego	•	•
Wentylatory
Wskazanie awarii wentylatora powietrza wlotowego/wylotowego (NC)	•	•
Ochrona (obroty)	•	•
Ochrona przepływu powietrza (ciśnienie)	•	•
Czujniki
Czujnik temperatury powietrza wlotowego	•	•
Czujnik temperatury powietrza zewnętrznego	•	•
Czujnik temperatury powietrza wywiewanego	•	•
Czujnik temperatury powietrza wylotowego	•	•
Czujnik temperatury wody w nagrzewnicy	•	•
Czujnik temperatury wody w nagrzewnicy wstępnej	•	•
Czujnik temperatury wody w chłodnicy	•	•
Nagrzewnica elektryczna
Wł./wył. i sterowanie 0-10 V	•
Ochrona automatyczna i ręczna (NC)	•
Nagrzewnica elektryczna wstępna
Wł./wył. i sterowanie 0-10 V	•	•*
Ochrona automatyczna i ręczna (NC)	•	•*
Nagrzewnica wodna
Sterowanie zaworu 0-10 V		•
Zabezpieczenie (termostat) nagrzewnicy wodnej (NC)		◊
Sterowanie pompy obiegowej nagrzewnicy wodnej		•
Nagrzewnica wodna wstępna
Sterowanie zaworu 0-10 V	•*	•
Zabezpieczenie (termostat) nagrzewnicy wodnej (NC)	•*	•
Chłodnica wodna
Sterowanie zaworu 0-10 V	•	•
Sterowanie pompy obiegowej chłodnicy wody	•	•
Przełączanie działania chłodnicy wodnej	◊	◊
Monitoring zatkania filtrów
Ochrona filtrów powietrza przez przekaźniki ciśnienia	•	•
Timer filtrów powietrza	•	•
Siłownik klapy odcinającej
Sterowanie klapami przeciwpożarowymi	•	•
Testowanie klap przeciwpożarowych	•	•
Chłodnica DX
Wł./wył. i sterowanie 0-10 V	•	•
Wskazanie awarii chłodnicy DX (NC)	•	•
Przełączanie działania chłodnicy DX (NO-chłodzenie, NC-ogrzewanie)	•	•
Recyrkulacja
3F i sterowanie zaworu 0-10 V	•	•
Sterowanie silnika krokowego recyrkulacji	•	•
Klapa obejścia
3F i sterowanie zaworu 0-10 V	•	•
Sterowanie silnikiem krokowym klapy obejścia	•	•
Sterowniki zdalnego sterowania
S-Touch	×	×
Flex MCB	×	×
MB-Gateway	×	×
System zarządzania budynkiem
Modbus	•	•
BACnet/IP	◊	◊

• Funkcja standardowa (liczba funkcji zależy od centrali wentylacyjnej, w której używana jest automatyka); do skonfigurowania przez sieć BMS lub konsolę zdalnego sterowania
◊ Wymagane dodatkowe komponenty: czujniki CO₂ i wilgotności, przełączniki, itp.
× Konsole zdalnego sterowania
* Możliwość podłączenia wstępnej nagrzewnicy wodnej lub elektrycznej

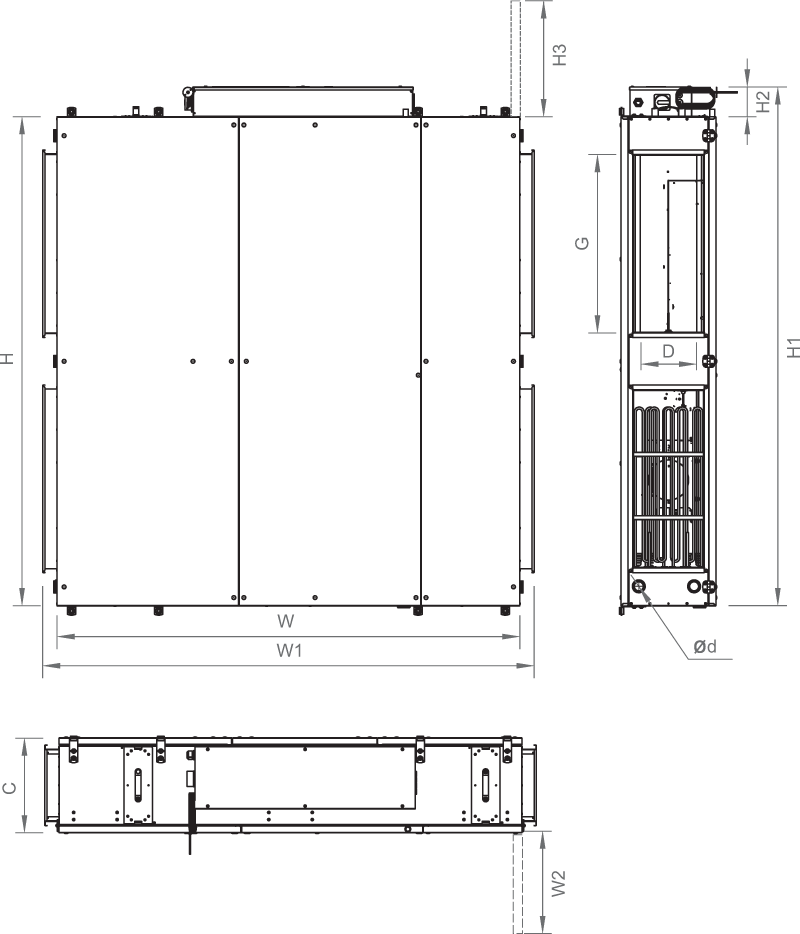

W [mm]	W1 [mm]	W2 [mm]	C* [mm]	H [mm]	H1 [mm]	H2 [mm]	HB [mm]	G [mm]	D [mm]	øD [mm]
2250	2370	880	385	2250	2370	120	1120	750	350	46

* dla grubosci ścian 30 mm

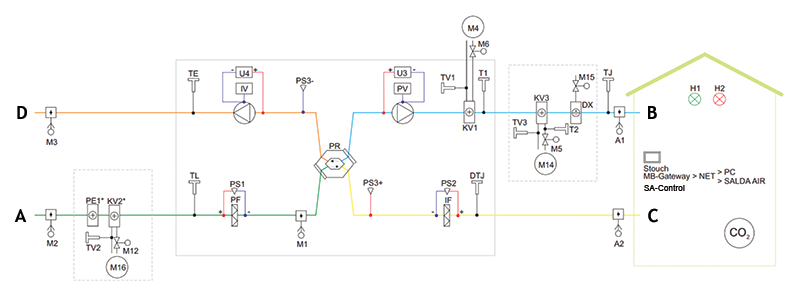

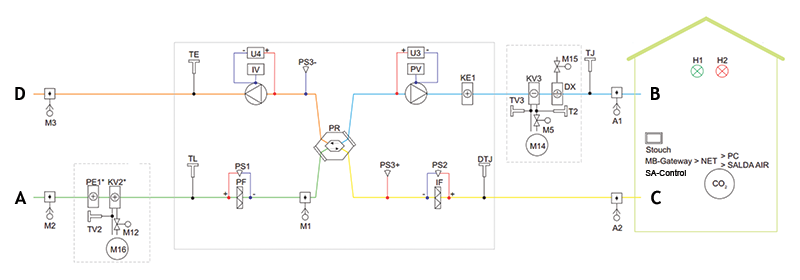

Wersje z nagrzewnicą elektryczną:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

PR - płytowy wymiennik ciepła
PV - wentylator nawiewany
IF - filtr wyciągowy
PF - filtr nawiewny
IV - wentylator wywiewny
KE1 - nagrzewnica elektryczna
PE1* - nagrzewnica wstępna elektryczna
KV2* - nagrzewnica wstępna wodna
KV3 - chłodnica wodna
DX - chłodnica DX
M1 - siłownik klapy obejścia
M2 - siłownik klapy powietrza zewnętrznego
M3 - siłownik klapy powietrza wywiewanego
M5 - silnik zaworu chłodnicy wodnej
M12 - silnik zaworu nagrzewnicy wstępnej wodnej
M14 - pompa obiegowa chłodnicy wodnej**
M15 - silnik zaworu chłodnicy DX**
M16 - pompa obiegowa nagrzewnicy wstępnej wodnej
A1 - siłownik klapy odcinającej
A2 - siłownik klapy odcinającej
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
DTJ - czujnik temperatury i wilgotności powietrza wyciągowego
TV2 - czujnik temperatury wody nagrzewnicy wstępnej wodnej
TV3 - czujnik temperatury wody w chłodnicy wodnej
T2 - termostat nagrzewnicy/chłodnicy wodnej
PS1 - wyłącznik ciśnieniowy filtra nawiewnego
PS2 - wyłącznik ciśnieniowy filtra wyciągowego
PS3 - wyłącznik ciśnieniowy ochrony wymiennika ciepła przed zamarzaniem
U3 - Czujnik ciśnienia wentylatora nawiewnego
U4 - Czujnik ciśnienia wentylatora wyciągowego

RH - czujnik wilgotności
CO₂ - czujnik CO₂
Stouch - panel zdalnego sterowania
Flex MCB - panel zdalnego sterowania
MB-Gateway - moduł sieciowy
SaldaAir - aplikacja mobilna
NET - sieć
PC - komputer
FA - alarm pożarowy
FPP - ochrona kominków
   - przełącznik trybu systemu (START/STOP)
   - przełącznik prędkości wentylatorów (BOOST)
H1 - wyjście wskazania działania
H2 - wskazanie alarmu

Wersja z nagrzewnicą wodną:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

PR - płytowy wymiennik ciepła
PV - wentylator nawiewany
IF - filtr wyciągowy
PF - filtr nawiewny
IV - wentylator wywiewny
PE1* - nagrzewnica wstępna elektryczna
KV1 - nagrzewnica wodna (dostępny tryb odwrócony)
KV2* - nagrzewnica wstępna wodna
KV3 - chłodnica wodna
DX - chłodnica DX
M1 - siłownik klapy obejścia
M2 - siłownik klapy powietrza zewnętrznego
M3 - siłownik klapy powietrza wywiewanego
M4 - pompa obiegowa nagrzewnicy wodnej
M5 - silnik zaworu chłodnicy wodnej
M6 - silnik zaworu nagrzewnicy wodnej
M12 - silnik zaworu nagrzewnicy wstępnej wodnej
M14 - pompa obiegowa chłodnicy wodnej**
M15 - silnik zaworu chłodnicy DX**
M16 - pompa obiegowa nagrzewnicy wstępnej wodnej
A1 - siłownik klapy odcinającej
A2 - siłownik klapy odcinającej
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
DTJ - czujnik temperatury i wilgotności powietrza wyciągowego
TV1 - czujnik temperatury wody w nagrzewnicy wodnej
TV2 - czujnik temperatury wody nagrzewnicy wstępnej wodnej
TV3 - czujnik temperatury wody w chłodnicy wodnej
T1 - termostat nagrzewnicy wodnej
T2 - termostat nagrzewnicy/chłodnicy wodnej
PS1 - wyłącznik ciśnieniowy filtra nawiewnego
PS2 - wyłącznik ciśnieniowy filtra wyciągowego
PS3 - wyłącznik ciśnieniowy ochrony wymiennika ciepła przed zamarzaniem
U3 - Czujnik ciśnienia wentylatora nawiewnego
U4 - Czujnik ciśnienia wentylatora wyciągowego

RH - czujnik wilgotności
CO₂ - czujnik CO₂
Stouch - panel zdalnego sterowania
Flex MCB - panel zdalnego sterowania
MB-Gateway - moduł sieciowy
SaldaAir - aplikacja mobilna
NET - sieć
PC - komputer
FA - alarm pożarowy
FPP - ochrona kominków
   - przełącznik trybu systemu (START/STOP)
   - przełącznik prędkości wentylatorów (BOOST)
H1 - wyjście wskazania działania
H2 - wskazanie alarmu

* możliwość podłączenia tylko jednej nagrzewnicy wstępnej
** możliwość podłączenia tylko jednej chłodnicy

Cenniki:

Regulaminy:

Katalogi produktów:

Broszury i ulotki:

Certyfikaty i atesty:

Gwarancje:
