Zdecentralizowana jednostka VMC z odzyskiem ciepła QUANTUM NEXT
Zdecentralizowana jednostka VMC z odzyskiem...
Zdecentralizowana jednostka VMC z odzyskiem ciepła QUANTUM NEXT
Zdecentralizowana jednostka VMC z pojedynczym zmiennym przepływem i odzyskiem ciepła, o niskim zużyciu energii. Idealne rozwiązanie do instalowania w pomieszczeniach, takich jak salony i sypialnie, w celu zapewnienia zrównoważenia przepływów, stosowane głównie w połączeniu z inną jednostką, ze zsynchronizowanymi przepływami. Zaprojektowana i skonstruowana zgodnie z normą EN60335-2-80 (Dyrektywa niskonapięciowa) oraz z Dyrektywą w sprawie kompatybilności elektromagnetycznej (EMC).
Modele:
- Quantum Next 100 (maks. przepływ powietrza: 25 m3/h)
- Quantum Next 150 (maks. przepływ powietrza: 60 m3/h)
Materiał i wykończenie:
- jednostka wentylująca i podstawa wykonane z wysokiej jakości materiału ABS, odpornego na uderzenia i promienie UV, kolor RAL 9010;
- pilot na podczerwień z mocowaniem ściennym w zestawie, wykonany z ABS, kolor RAL 9010;
- tworzywo sztuczne podlega w całości recyklingowi.
Konserwacja i czyszczenie:
- konserwacja jest niezwykle łatwa, użytkownik może ją przeprowadzić w pełni bezpiecznie dzięki możliwości demontażu wewnętrznej jednostki wentylującej;
- okresowa konserwacja filtrów przeciwpyłowych zamontowanych na jednostce gwarantuje nawiew odpowiedniej jakości powietrza do wewnątrz pomieszczenia;
- przednia pokrywa jest łatwa do zdejmowania w celu czyszczenia, bez użycia narzędzi;
- automatyczne zabezpieczenie przed zamrażaniem zapobiega tworzeniu się lodu na wymienniku;
- nie wymaga odprowadzania skroplin.
Charakterystyka produktu:
- wysokowydajny wentylator wyposażony w specjalnie zaprojektowane łopatki zapewniające cichą i wydajną pracę;
- bezszczotkowy silnik EC o bardzo niskim zużyciu energii, wyposażony w osłony termiczne i zamontowany na łożyskach kulkowych, które zapewniają większą trwałość i sprawiają, że nadaje się on także do pracy w niskich temperaturach; stopień ochrony: IPX4;
- regeneracyjny wymiennik ciepła wykonany w całości z ceramiki, o bardzo wysokiej wydajności cieplnej;
- zmywalny filtr przeciwpyłowy znajdujący się po obu stronach wymiennika;
- kanał teleskopowy daje możliwość dostosowana urządzenia do grubości ściany;
- zewnętrzna kratka z siatką zabezpieczającą;
- przycisk awaryjny na obudowie urządzenia;
- automatyczne zarządzanie czasem odwrócenia przepływu (tryb komfort) dla uzyskania maksymalnego komfortu;
- wbudowane wielokolorowe diody LED informujące o stanie urządzenia;
- wbudowana czujka kontroli wilgotności powietrza w pomieszczeniu;
- free cooling: możliwość funkcjonowania tylko na wywiewie lub nawiewie, aby uniknąć odzyskiwania ciepła, gdy nie jest to konieczne;
- ułatwiona synchronizacja kilku jednostek (do 10), która ustala się automatycznie, gdy są one między sobą połączone, dzięki dedykowanego protokołowi komunikacyjnemu;
- uproszczone połączenie elektryczne (tylko L i N);
- nie wymaga uziemienia dla maks. bezpieczeństwa elektrycznego użytkownika.
Pilot zdalnego sterowania:
- wielofunkcyjny pilot z wyświetlaczem LCD, na którym znajdują się informacje o stanie funkcjonowania jednostki;
- za pomocą pilota można wybrać następujące funkcje: kierunek przepływu powietrza (przepływ zmienny, tylko wywiew, tylko nawiew), free-cooling, pozycja OFF, prędkość (5 opcji), tryb komfort lub wydajność, prędkość boost i resetowanie filtra.

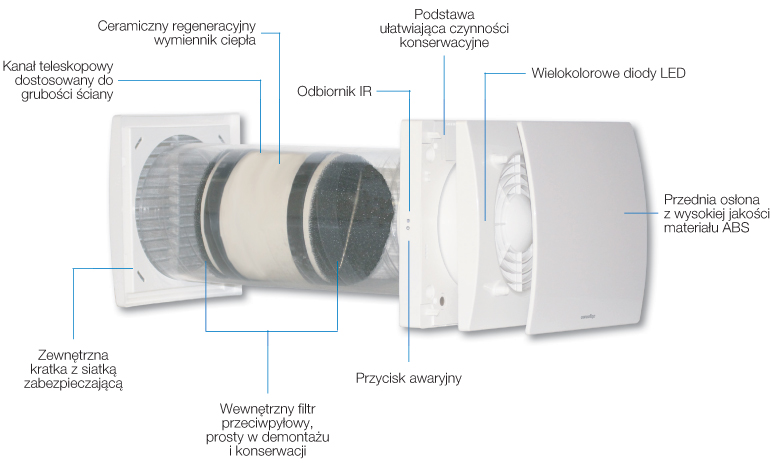

Budowa:
Parametry techniczne (Dyrektywa ErP, Rozporządzenia 1253/2014 - 1254/2014):
Parametr | QN 100 | QN 150 | |
a) | Marka | Direct Vent | |
b) | Model | Quantum Next 100 | Quantum Next 150 |
c) | Klasa SEC | A | |
c1) | SEC gorący klimat [kWh/m2.a] | -17,0 | -18,0 |
c2) | SEC umiarkowany klimat [kWh/m2.a] | -40,6 | -41,6 |
c3) | SEC zimny klimat [kWh/m2.a] | -81,8 | -82,8 |
Etykieta energetyczna | Tak | ||
d) | Typ jednostki | Do budynków mieszkalnych - dwustronna | |
e) | Typ napędu | Napęd wielobiegowy | |
f) | System | Odzysk ciepła | |
g) | Sprawność cieplna [%] | 74 | |
h) | Maks. natężenie przepływu @ 0 Pa [m3/h] | 25 | 60 |
i) | Moc elektryczna (przy maks. natężeniu przepływu) [W] | 3,5 | 6,0 |
j) | Poziom mocy akustycznej (LWA) [dBA] | 39 | 40 |
k) | Wartość odniesienia natężenia przepływu [m3/h] | 18 | 41 |
l) | Wartość odniesienia różnicy ciśnienia [Pa] | 10 | |
m) | Jednostkowy pobór mocy (SPI) [W/m3/h] | 0,139 | 0,08 |
n1) | Typ sterowania | 0,65 | |
n2) | Rodzaj sterowania | Sterowanie lokalne | |
o1) | Maks. wewnętrzny przeciek powietrza [%] | N/A | |
o2) | Maks. zewnętrzny przeciek powietrza [%] | 1 | |
p1) | Stopień mieszania wewnętrznego [%] | N/A | |
p2) | Stopień mieszania zewnętrznego [%] | N/A | |
q) | Sygnał ostrzegawczy filtra | Żółta dioda LED | |
r) | Instrukcja montażu kratownic | N/A | |
s) | Adres internetowy instrukcji montażu/demontażu | www.lindab-polska.pl | |
t) | Podatność przepływu powietrza na zmiany ciśnienia [%] | N/A | |
u) | Szczelność między wnętrzem i obszarem na zewnątrz budynku [m3/h] | 18 | 50 |
v1) | Roczne zużycie energii (AEC) w klimacie gorącym [kWh] | 1 | 0,6 |
v2) | Roczne zużycie energii (AEC) w klimacie umiarkowanym [kWh] | 1 | 0,6 |
v3) | Roczne zużycie energii (AEC) w klimacie zimnym [kWh] | 1 | 0,6 |
w1) | Roczne oszczędności w ogrzewaniu (AHS) w klimacie gorącym [kWh] | 19,5 | |
w2) | Roczne oszczędności w ogrzewaniu (AHS) w klimacie umiarkowanym [kWh] | 43,1 | |
w3) | Roczne oszczędności w ogrzewaniu (AHS) w klimacie zimnym [kWh] | 84,3 | |
Natężenie przepływu przy różnych prędkościach [m3/h] | 25/21/17/14/10 | 60/50/40/30/20 | |
Absorpcja przy różnych prędkościach [W] | 3,5/3/2,5/2/2 | 6/4,5/3,5/2,5/2 | |
Ciśnienie akustyczne @ 3m(1) przy różnych prędkościach [dB(A)] | 27/23/18/14/9 | 29/24/20/14/10 | |
Sprawność cieplna [%] | 70/72/74/78/82 | ||
Temperatura otoczenia [°C] | od -20 do +50 | ||
Stopień ochrony IP | X4 | ||
Oznakowanie / znak | CE |

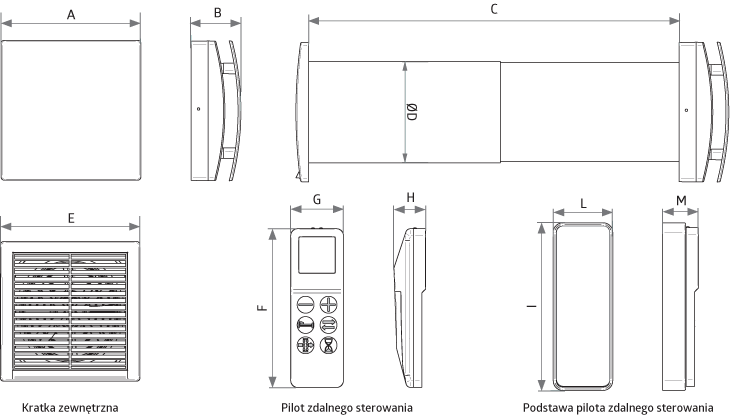

Model | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
I [mm] |
L [mm] |
M [mm] |
Waga [kg] |
QN 100 | 218 | 77,5 | 270-510 | 108 | 164 | 117,5 | 39 | 23 | 124 | 44 | 26,5 | 4,3 |
QN 150 | 218 | 77,5 | 300-560 | 158 | 218 | 117,5 | 39 | 23 | 124 | 44 | 26,5 | 4,3 |
