Podzespoły sufitowe z filtrami HEPA i uszczelką żelową AFV-8G
Podzespoły sufitowe z filtrami HEPA i uszczelką żelową AFV-8G są przeznaczone do montażu w układach wentylacyjnych i klimatyzacyjnych w pomieszczeniach wymagających bezwzględnie czystego powietrza. Mogą być one stosowane zarówno do nawiewu, jak i wywiewu powietrza.
Zastosowania
- Nawiew i wywiew powietrza w laboratoriach
- Nawiew i wywiew powietrza w salach operacyjnych, oddziałach zakaźnych i sterylizatorniach
- Nawiew powietrza w elektronice, mechanice precyzyjnej, chemii, farmacji i przemyśle spożywczym
- Nawiew powietrza w produkcji filmów i taśm magnetofonowych
- Nawiew i wywiew powietrza dla rozwiązań wykorzystujących technikę jądrową itp.
Opis
Podzespoły sufitowe z filtrami HEPA i uszczelką żelową AFV-8G składają się z obudowy filtra, standardowych nawiewników KD-1, AKD-1, KD-6, OD-8 lub OD-9 oraz filtra HEPA. Obudowa jest wykonana z blachy spawanej w sposób zapewniający pełną szczelność, zgodnie z normą DIN 1946, i pomalowana farbą o barwie RAL 7001. Nawiewniki są wykonane z blachy i pomalowane na biało (RAL 9010). Obudowa AFV-8G posiada specjalną ramę uszczelniającą zaprojektowaną do pracy z filtrami "uszczelkowymi".
Zalety zastosowania uszczelki żelowej
W przypadku cieczy siła uszczelniająca niezbędna do utrzymania filtra jest niższa w porównaniu z podkładkami neoprenowymi, pozwalając na zastosowanie lżejszej i tańszej obudowy oraz przyspieszając proces wymiany filtra.
Montaż
Podzespół AFV-8G zaprojektowano z myślą o montażu w sufitach podwieszanych.
Rodzaje
Dostępne są następujące rodzaje podzespołów sufitowych z filtrami HEPA i uszczelką żelową:
- Z okrągłym króćcem wejściowym z boku (AFV-8G/RS) (rys. 2, tabela 1),
- Z okrągłym króćcem wejściowym u góry (AFV-8G/RV) (rys. 3, tabela 2),
- Z prostokątnym króćcem wejściowym z boku (AFV-8G/KS) (rys. 4, tabela 3).
Informacje ogólne
* PAO (przed: DOP) Przyłącze w górnej części obudowy ** Test spadku ciśnienia

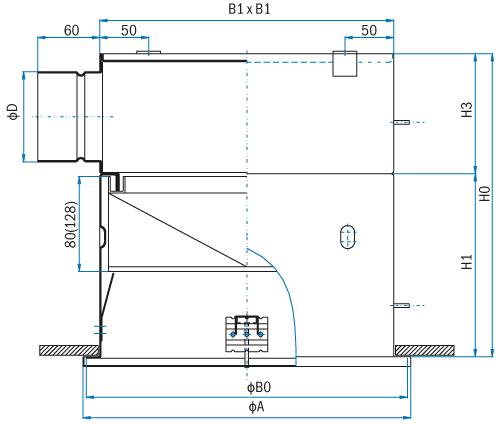

AFV-8G/RS - wersja z okrągłym króćcem wejściowym z boku
Tabela 1: Wymiary wersji AFV-8G/RS
Wymiar | Filtr HEPA | øD [mm] |
A [mm] |
B0 [mm] |
B1 [mm] |
H0 [mm] |
H1 [mm] |
H3 [mm] |
1 | 305×305×80 | 158 | 355 | 348 | 319 | 395 | 200 | 195 |
2 | 457×457×80 | 198 | 507 | 500 | 471 | 435 | 200 | 235 |
3A | 610×610×80 | 198 | 660 | 653 | 624 | 435 | 200 | 235 |
3B | 610×610×128 | 248 | 660 | 653 | 624 | 535 | 250 | 285 |
3C | 305×610×80 | 198 | 355×660 | 348×653 | 319×624 | 435 | 200 | 235 |
4 | 610×915×80 | 313 | 660×965 | 653×958 | 624×929 | 550 | 200 | 350 |
5 | 610×1220×80 | 353 | 660×1270 | 653×1263 | 624×1234 | 590 | 200 | 390 |
6 | 545×545×80 | 198 | 595 | 588 | 559 | 435 | 200 | 235 |
W przypadku wersji z klapą ZL-2 wartości øD, H0, H3 należy powiększyć o 5 mm w stosunku do wersji podstawowej.

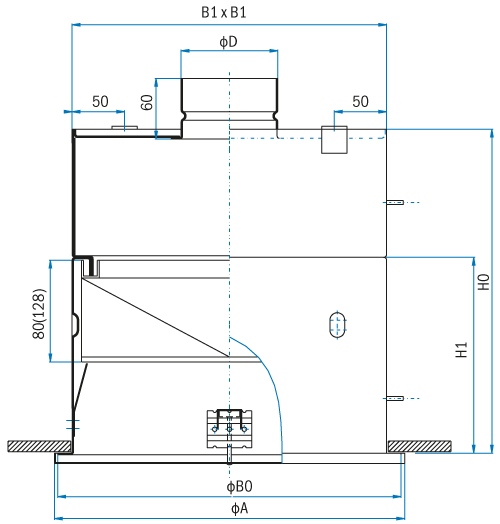

AFV-8G/RV - wersja z okrągłym króćcem wejściowym u góry
Tabela 2: Wymiary wersji AFV-8G/RV
Wymiar | Filtr HEPA | øD [mm] |
A [mm] |
B0 [mm] |
B1 [mm] |
H0 [mm] |
H1 [mm] |
1 | 305×305×80 | 158 | 355 | 348 | 319 | 280 | 200 |
2 | 457×457×80 | 198 | 507 | 500 | 471 | 280 | 200 |
3A | 610×610×80 | 198 | 660 | 653 | 624 | 280 | 200 |
3B | 610×610×128 | 248 | 660 | 653 | 624 | 330 | 250 |
3C | 305×610×80 | 198 | 355×660 | 348×653 | 319×624 | 280 | 200 |
4 | 610×915×80 | 313 | 660×965 | 653×958 | 624×929 | 280 | 200 |
5 | 610×1220×80 | 353 | 660×1270 | 653×1263 | 624×1234 | 280 | 200 |
6 | 545×545×80 | 198 | 595 | 588 | 559 | 280 | 200 |

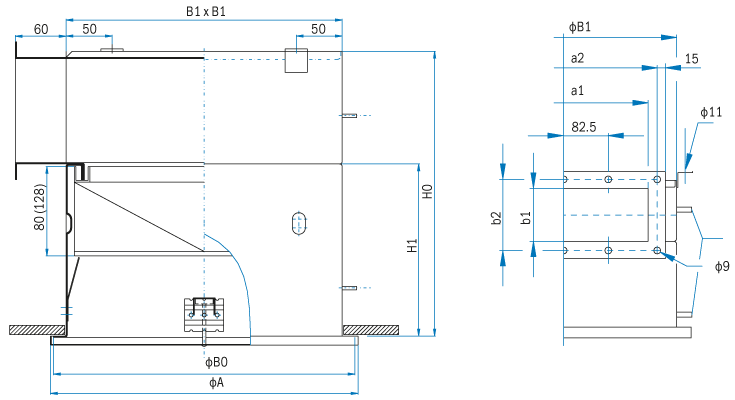

AFV-8G/KS - wersja z prostokątnym króćcem wejściowym z boku
Tabela 3: Wymiary wersji AFV-8G/KS
Wy- miar |
Filtr HEPA |
øD [mm] |
A [mm] |
B0 [mm] |
B1 [mm] |
H0 [mm] |
H1 [mm] |
a1 [mm] |
b1 [mm] |
a2 [mm] |
b2 [mm] |
1 | 305×305×80 | 158 | 355 | 348 | 319 | 314 | 200 | 250 | 100 | 285 | 135 |
2 | 457×457×80 | 198 | 507 | 500 | 471 | 314 | 200 | 400 | 100 | 435 | 135 |
3A | 610×610×80 | 198 | 660 | 653 | 624 | 314 | 200 | 500 | 100 | 535 | 135 |
3B | 610×610×128 | 248 | 660 | 653 | 624 | 414 | 250 | 500 | 150 | 535 | 185 |
3C | 305×610×80 | 198 | 355×660 | 348×653 | 319×624 | 314 | 200 | 500 | 100 | 535 | 135 |
4 | 610×915×80 | 313 | 660×965 | 653×958 | 624×929 | 314 | 200 | 800 | 100 | 835 | 135 |
5 | 610×1220×80 | 353 | 660×1270 | 653×1263 | 624×1234 | 314 | 200 | 1000 | 100 | 1035 | 135 |
6 | 545×545×80 | 198 | 595 | 588 | 559 | 314 | 200 | 400 | 100 | 435 | 135 |
Rodzaje nawiewników: KD-1 KD-6 OD-8K OD-9K
- Blacha malowana farbą o barwie w standardzie RAL
- Blacha nierdzewna (z wyjątkiem KD-1)
- Deflektory standardowo w kolorze czarnym
Dane techniczne
Dostępne kombinacje rozmiaru nawiewnika w stosunku do rozmiaru podzespołu i filtra HEPA przedstawiono w tabeli 4. Wymiary montażowe nawiewników, które zostaną zainstalowane w podzespole AFV-8G określono w tabelach 1, 2, 3 oraz w kolumnie A.
Dane techniczne filtrów HEPA
Praca filtrów przy przepływie powietrza o objętości większej lub mniejszej niż przepływ nominalny wiąże się ze wzrostem lub spadkiem oporu przepływu.
Tabela 4: Kombinacje podzespołów z filtrami HEPA o różnych kształtach płyty przedniej
Wymiar | Filtr HEPA | A* [mm] |
KD-6 | OD-8K | OD-9KK |
1 | 305×305×80 | 355×355 | √ | - | √ |
2 | 457×457×80 | 507×507 | √ | √ | √ |
3A | 610×610×80 | 660×660 | √ | √ | √ |
3B | 610×610×128 | 660×660 | √ | √ | √ |
3C | 305×610×80 | 660×355 | √ | - | √ |
4 | 610×915×80 | 660×965 | √ | - | √ |
5 | 610×1220×80 | 660×1270 | √ | - | √ |
6 | 545×545×80 | 595×595 | √ | √ | √ |
Tabela 5: Użyteczna powierzchnia emisji Aef
Wymiar | KD-6 | OD-8K Aef (m²) |
OD-9KK |
1 | 0,0342 | - | 0,0189 |
2 | 0,0743 | 0,0300 | 0,0414 |
3A | 0,1368 | 0,0450 | 0,0651 |
3B | 0,1368 | 0,0639 | 0,0651 |
3C | 0,0684 | - | 0,0288 |
4 | 0,1980 | - | 0,1088 |
5 | 0,2664 | - | 0,1348 |
6 | 0,1095 | 0,0450 | 0,0509 |
KD-1 | Aef (m²) |
1 | 0,0104 |
2 | 0,0185 |
3 | 0,0279 |
4 | 0,0440 |
5 | 0,0628 |
6 | 0,0728 |
7 | 0,1175 |
8 | 0,1280 |
Kombinacje filtra i płyty przedniej

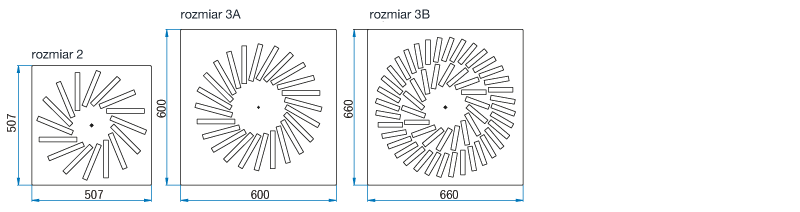

Płyta przednia OD-8K

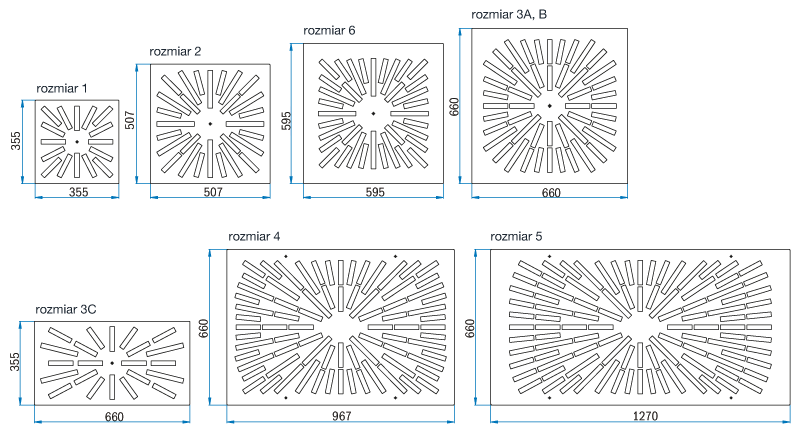

Płyta przednia OD-9KK

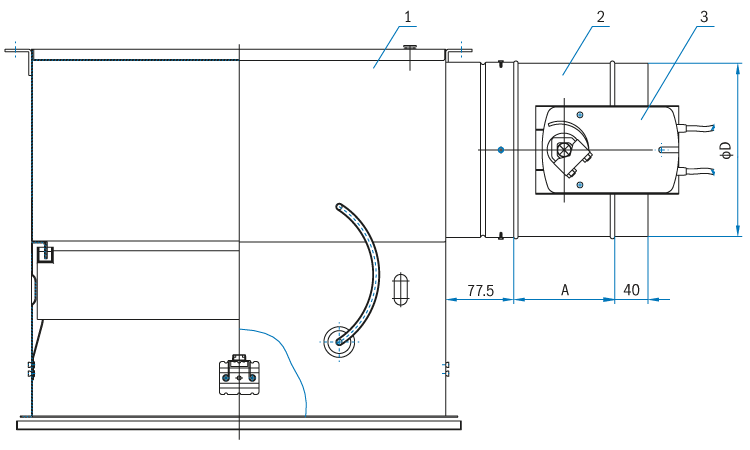

Podzespół AFV-8G z klapą odcinającą ZL-2
1. Podzespół AFV-8G/RS, RV; 2. Klapa ZL-2; 3. Silnik elektryczny (ze sprężyną LF24, LF230).
Zastosowanie
W złączu obudowy podzespołów sufitowych z filtrami HEPA i uszczelką żelową AFV-8G instalowana jest klapa odcinająca ZL-2. Klapa odcinająca ZL-2 spełnia wymogi klasy 4 wg normy EN 1751.
Zaletą takiego połączenia obudowy filtra HEPA i klapy odcinającej jest możliwość zamknięcia klapy odcinającej podczas wymiany filtra, co zapobiega zanieczyszczeniu powietrza w pomieszczeniu. Po zakończeniu wymiany filtra klapa odcinająca jest ponownie otwierana. Tego rodzaju procedura wymiany filtra eliminuje konieczność dezynfekcji pomieszczenia, która jest obowiązkowa w przypadku wymiany filtra bez odcinania dopływu powietrza nieprzefiltrowanego.
Opis
Na złączu standardowego podzespołu AFV-8G przy pomocy czterech śrub mocowana jest klapa odcinająca z blachy ocynkowanej. Klapa ta może być sterowana ręcznie lub przy pomocy silnika elektrycznego.
Przewidywany okres eksploatacji filtra HEPA i jego wymiana
Filtry HEPA są przeznaczone wyłącznie do jednorazowego użytku. Przewidywany okres eksploatacji filtra zależy od natężenia przepływu powietrza, oporu przepływu i ilości cząstek pyłu. Gdy natężenie przepływu powietrza zostaje zmniejszone o 25%, spodziewany czas eksploatacji filtra HEPA podwaja się. Okres eksploatacji można znacznie wydłużyć, instalując filtr wstępny. Stopień zabrudzenia filtra jest kontrolowany z użyciem manometru różnicowego. Złącza do przewodów plastikowych są zamontowane na obudowie podzespołu AFV-8G.
Początkowy opór przepływu podano w dziale dotyczącym filtra. Gdy opór przepływu osiągnie wartość dwukrotnie wyższą od początkowej, zaleca się wymianę filtra HEPA. W celu wymiany filtra podzespołu AFV-8G należy zdemontować nawiewnik, nacisnąć sprężyny w celu odblokowania filtra, a następnie wyjąć filtr (rys. 1, pozycja C). W celu zainstalowania nowego filtra należy naciskać ramę filtra do momentu, w którym sprężyny mocujące zablokują się w dolnej części ramy filtra.
Tabela 6: Wymiary podzespołu AFV-8G z klapą odcinającą ZL-2
Wymiar | Filtr HEPA | Rozmiar ZL-2 | |
øD [mm] | A [mm] | ||
1 | 305×305×80 | 158 | 100 |
2 | 457×457×80 | 198 | 130 |
3A | 610×610×80 | 198 | 130 |
3B | 610×610×128 | 248 | 130 |
3C | 305×610×80 | 198 | 130 |
4 | 610×915×80 | 313 | 130 |
5 | 610×1220×80 | 353 | 130 |
6 | 545×545×80 | 198 | 130 |
