Podzespół sufitowy z filtrem HEPA i uszczelką półokrągłą lub żelową AFV-8C
Podzespół sufitowy z filtrem HEPA i uszczelką...
Podzespół sufitowy z filtrem HEPA i uszczelką półokrągłą lub żelową AFV-8C
Opis
- Opis ogólny: nawiew powietrza o najwyższym standardzie czystości
- Filtr: HEPA, klasa H14 (EN 1822:2010)
- Płyta przednia: nawiewnik wirowy OD-5
- Uszczelka płynna: (G) żel
- Uszczelka sucha: (PO) profil o kształcie półokrągłym
- Zastosowanie: nawiew powietrza w laboratoriach, na oddziałach zakaźnych, w sterylizatorniach, w branżach elektronicznej, mechaniki precyzyjnej, farmaceutycznej, chemicznej, spożywczej oraz produkcji taśm wideo i audio
Akcesoria
Różne przyrządy do monitorowania ciśnienia.
Materiał i ochrona powierzchni
- Obudowa filtra, płyta przednia i uchwyty utrzymujące są wykonane ze stali walcowanej na zimno
- Króciec przyłączeniowy jest wykonany ze stali ocynkowanej
- Uchwyty filtra są wykonane z odlewanego poliamidu
Obudowa filtra i płyta przednia są malowane proszkowo na kolor RAL 9010. Na życzenie klienta można wybrać dowolny inny kolor z palety RAL.
Dane dotyczące filtra HEPA: 6,5 kg

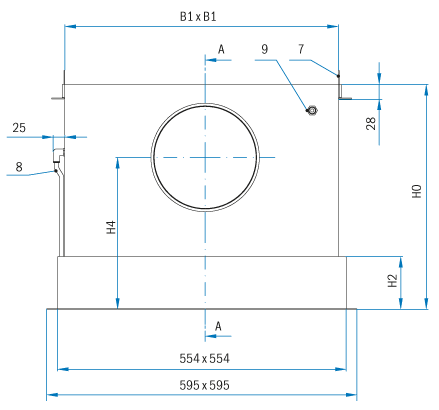

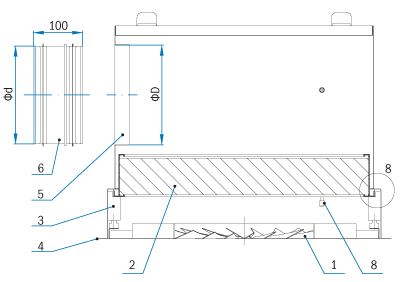

1. Płyta dolna: nawiewnik wirowy OD-5; 3. Uchwyt filtra z magnesami; 4. Obudowa filtra; 5. Obudowa króćca przyłączeniowego; 6. Króciec przyłączeniowy z możliwością demontażu; 7. Uchwyty utrzymujące; 8. Złącze (PRZED UKŁADEM) dla próby SCAN; 9. Złącze ciśnienia statycznego przed filtrem + Δp.
Przekrój A-A
Płyta przednia

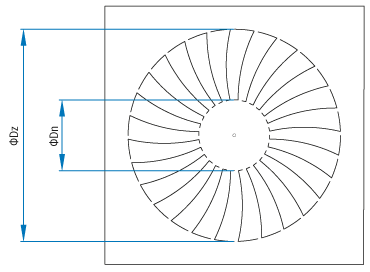

Dane dotyczące płyty przedniej
Wymiar OD-5 | øDn [mm] | øDz [mm] | Waga [kg] |
300 | 84 | 254 | 3,1 |
400 | 92 | 350 | 3,2 |
500 | 150 | 450 | 3,3 |
Uwaga: waga całkowita = waga płyty przedniej + waga obudowy + waga filtra; odchylenie wagi wynosi ±10%.
Dane dotyczące obudowy z półokrągłą (PO) uszczelką filtra
Wymiar | ød [mm] |
øD [mm] |
B1 [mm] |
H0 [mm] |
H2 [mm] |
H4 [mm] |
Waga [kg] |
R4-S | 158 | 162 | 524 | 391 | 101 | 271 | 9,3 |
R5-S | 198 | 202 | 524 | 431 | 101 | 291 | 9,9 |
Dane dotyczące obudowy z uszczelką żelową (G)
Wymiar | ød [mm] |
øD [mm] |
B1 [mm] |
H0 [mm] |
H2 [mm] |
H4 [mm] |
Waga [kg] |
R4-S | 158 | 162 | 524 | 391 | 105 | 271 | 9,8 |
R5-S | 198 | 202 | 524 | 431 | 105 | 291 | 10,7 |

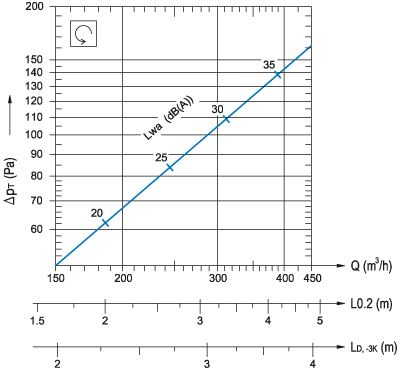

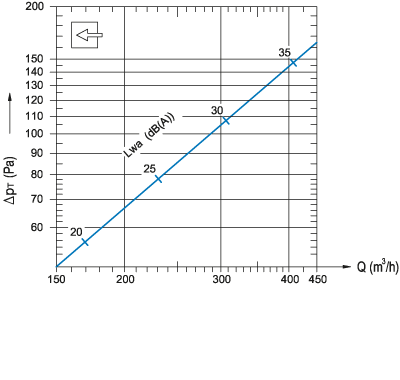

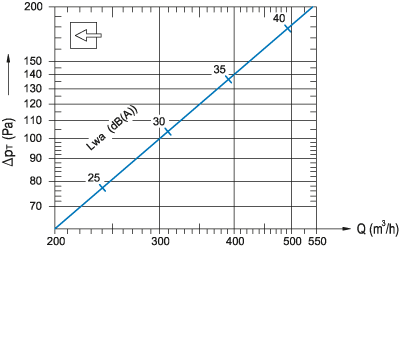

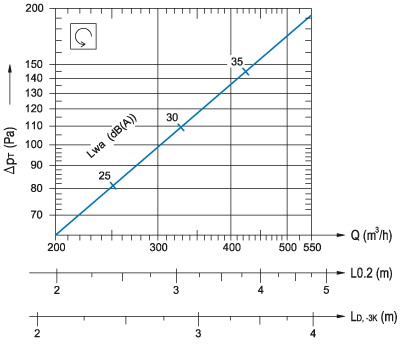

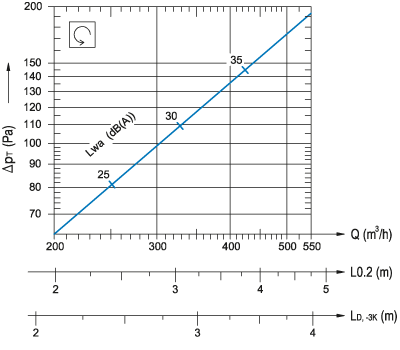

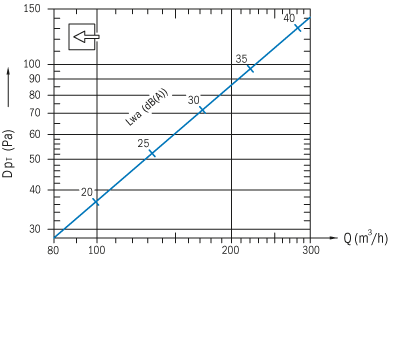

Tabela szybkiego wybory odpowiada danym dotyczącym nawiewu powietrza
Rodzaj | Natężenie przepływu [l/s] |
Natężenie przepływu [m³/h] |
LWA [dB(A)] |
ΔpT [Pa] |
L0.2 [m] |
LD [m] |
AFV-8C/Z3/O/R4-S/PO/OD-5-300 | 27,8 | 100 | 21 | 36 | 1,7 | 2,0 |
34,7 | 125 | 25 | 46 | 2,0 | 2,3 | |
41,7 | 150 | 29 | 58 | 2,3 | 2,8 | |
48,6 | 175 | 32 | 69 | 2,6 | 2,8 | |
55,6 | 200 | 35 | 81 | 2,8 | 3,0 | |
AFV-8C/Z3/O/R5-S/PO/OD-5-400 | 41,7 | 150 | <20 | 49 | 1,6 | 2,4 |
55,6 | 200 | 21 | 67 | 2,2 | 2,4 | |
69,4 | 250 | 25 | 86 | 2,7 | 2,7 | |
83,3 | 300 | 29 | 104 | 3,2 | 3,1 | |
97,2 | 350 | 33 | 123 | 3,8 | 3,4 | |
AFV-8C/Z3/O/R5-S/PO/OD-5-500 | 55,6 | 200 | 21 | 63 | 2,0 | 2,1 |
72,2 | 260 | 26 | 84 | 2,5 | 2,5 | |
90,3 | 325 | 30 | 108 | 3,0 | 2,9 | |
108,3 | 390 | 33 | 132 | 3,5 | 3,2 | |
125,0 | 450 | 36 | 155 | 4,0 | 3,5 |
Warunek dla wartości LD: temperatura strumienia powietrza nawiewanego podczas schładzania ... ΔT = - 3 K.
Filtr HEPA – informacje

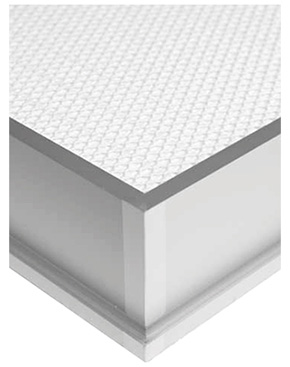

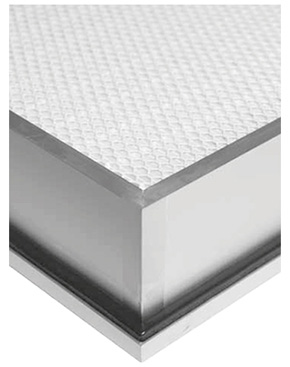

filtr z uszczelką PO | filtr z uszczelką PO | wypełnienie filtra
- Producent: CamfilFARR
- Rozmiar: 508 x 508 x 86
- Klasa filtra: H14 (EN 1822:2009)
- Przepływ powietrza / ciśnienie początkowe: 700 m³/h / 168 Pa
- Zalecane ciśnienie końcowe: 450 Pa
- Sprawność: ≥ 99,995% MPPS
- Uszczelka: żelowa uszczelka płynna (G) lub półokrągła uszczelka z poliuretanu spienionego (PO)
- Rama: profil ekstrudowany z aluminium anodowanego
- Siatka: malowane siatki stalowe po obu stronach
- Nośnik: papier z włókna szklanego
Do każdego filtra producent załącza listę NAJWAŻNIEJSZYCH PORAD. Przed obsługą należy zapoznać się z instrukcjami bezpieczeństwa i montażu!
Filtr HEPA – obsługa

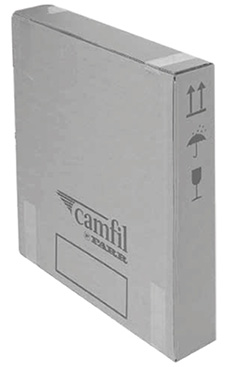

Filtr należy transportować i przechowywać w pozycji pionowej, jak pokazano na ilustracji (szczegół: wypełnienie filtra). Filtr należy przechowywać w czystym i suchym miejscu w temperaturze od +5°C do +40°C.
Tłumienie dźwięku
ΔL [dB] … Tłumienie dźwięku reprezentuje utratę ze względu na instalację; wartość ta oznacza zmniejszenie poziomu mocy akustycznej spowodowane instalacją podzespołu (podzespołu sufitowego AFV-8C).
Rodzaj | ΔL ... tłumienie dźwięku w odniesieniu do oktawy [Hz] | |||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
AFV-8C/Z3/O/R4-S/PO/OD-5-300 | 19 | 13 | 15 | 12 | 12 | 11 | 15 | 16 |
AFV-8C/Z3/O/R5-S/PO/OD-5-400 | 11 | 9 | 12 | 9 | 10 | 9 | 12 | 15 |
AFV-8C/Z3/O/R5-S/PO/OD-5-500 | 11 | 9 | 12 | 9 | 9 | 9 | 12 | 15 |
LD, -3K [m]: odległość, przy której strumień powietrza nawiewanego odłącza się od sufitu, temperatura nawiewu podczas schładzania ΔT= - 3 K;
ΔL [dB]: tłumienie dźwięku, reprezentujące utratę ze względu na instalację; wartość ta oznacza zmniejszenie poziomu;
LWA [dB]: poziom mocy akustycznej ważony filtrem A;
ΔpT [Pa]: całkowity opór przepływu przeliczony dla warunków normalnych.
AFV-8C/Z3/R4-S/PO(G)/OD-5-300
AFV-8C/Z3/R5-S/PO(G)/OD-5-400
AFV-8C/Z3/R5-S/PO(G)/OD-5-500
