Nawiewnik wirowy RCWB

Opis Wymiary Parametry techniczne Pliki do pobrania

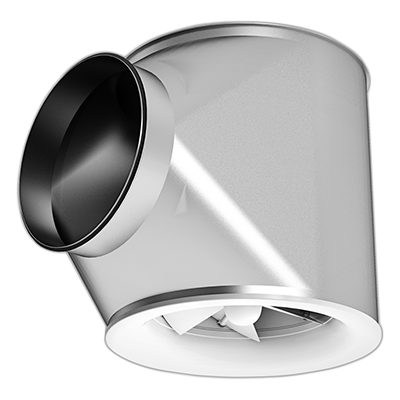

RCWB to nawiewnik wirowy ze zintegrowaną skrzynką rozprężną, szczególnie polecany do pomieszczeń z wysokim sufitem. Nawiewnik wyposażony jest w regulowane łopatki, które pozwalają na regulację strumienia powietrza (nawiew pionowy/poziomy). Regulacja może być wykonana ręcznie, lub może zostać zautomatyzowana z użyciem kilku rodzajów siłowników. RCWB z ręczną regulacją łopatek dostarczany jest standardowo z ustawieniem łopatki na 30°. Modele z siłownikami są dostarczane z ustawieniem łopatek w zakresie od 30° do 75°. W wersji z siłownikami nawiewnik RCWB może być wyposażony w siłownik elektryczny wł./wył., siłownik modulacyjny lub siłownik termiczny, w którym strumień powietrza zmienia się w zależności od temperatury powietrza nawiewanego.

Odpowiedni zarówno do chłodzenia jak i ogrzewania.
Poziomy i pionowy strumień powietrza.
Wysoka indukcja.
Możliwość wyposażenia w siłownik elektryczny.
Możliwość wyposażenia w siłownik termostatyczny.

Konserwacja

Widoczne części nawiewnika można przetrzeć wilgotną szmatką. W celu zapoznania się z innymi czynnościami konserwacyjnymi patrz instrukcja montażu.

Rodzaj siłownika:

RCWB-1:

ø315-400: NM24A-MF-F
ø500-630: LH24A-MF60

RCWB-2:

ø250-400: NM24A-F
ø500-630: LH24A60

Materiały i wykończenie:

materiał: aluminium i stal;
standardowe wykończenie: malowane proszkowo;
kolory standardowe: RAL 9010, połysk 30;
skrzynka: stal galwanizowana.

Nawiewnik dostępny w innych kolorach. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.

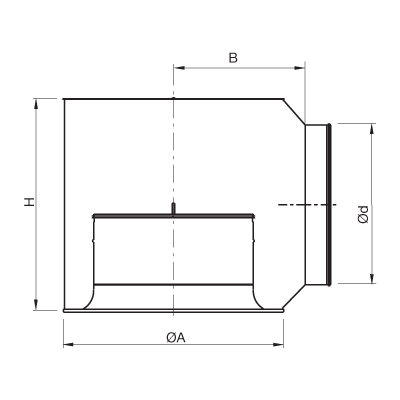

ød [mm]	øA [mm]	H [mm]	B [mm]	Waga* [kg]
250	360	415	250	5,7
315	460	480	300	8,2
400	560	570	350	11,8
500	670	670	412	17,2
630	870	800	500	25,7

* Waga modeli z siłownikami wynosi ok. 1 kg więcej, niż podano w powyższej tabeli.

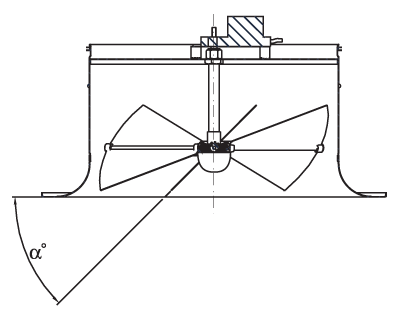

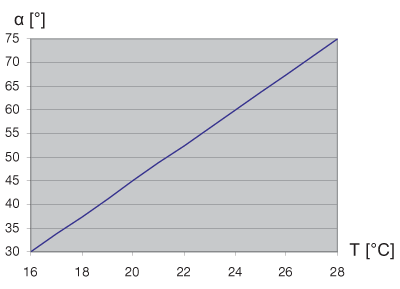

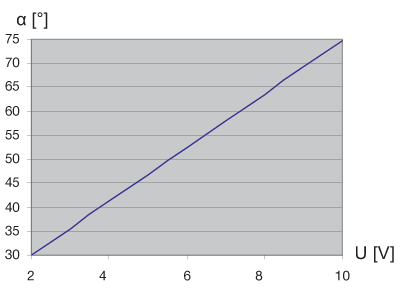

Nawiewnik RCWB z elektrycznym siłownikiem modulacyjnym / siłownikiem termostatycznym

α: kąt łopatki • U: napięcie sterujące • T: temperatura

Wydajność

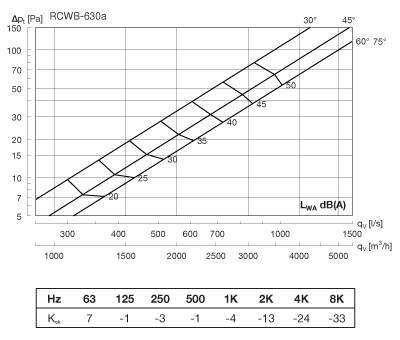

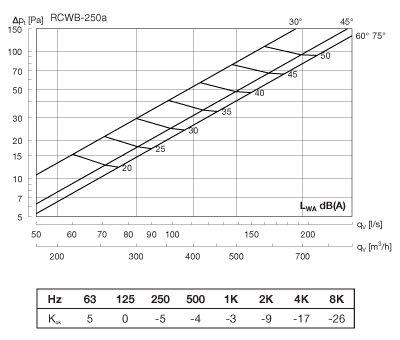

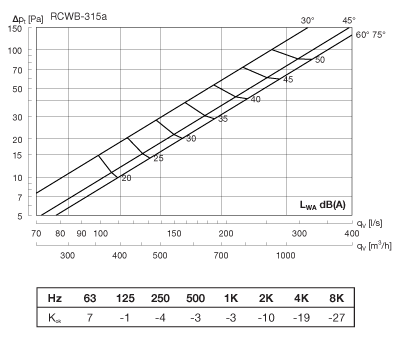

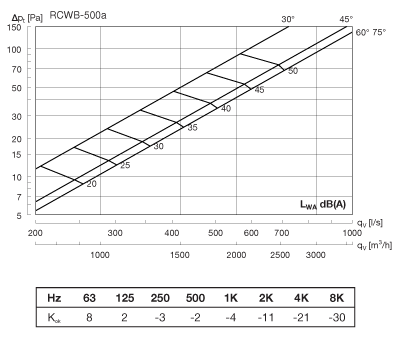

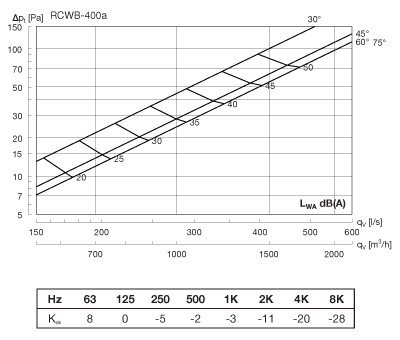

Przepływ powietrza q_v [l/s] i [m³/h], ciśnienie całkowite Δp_t [Pa], zasięg strumienia l_0,2 [m] oraz poziom mocy akustycznej L_WA [dB(A)] można zobaczyć na wykresach.

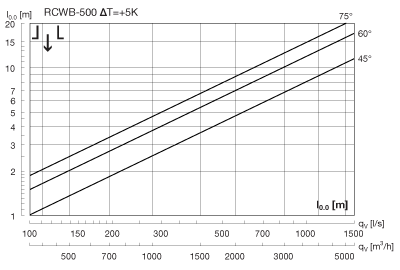

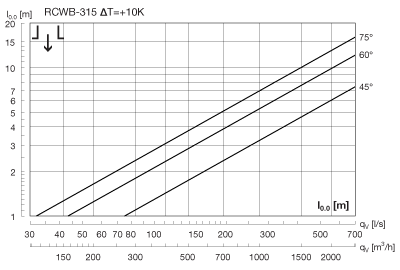

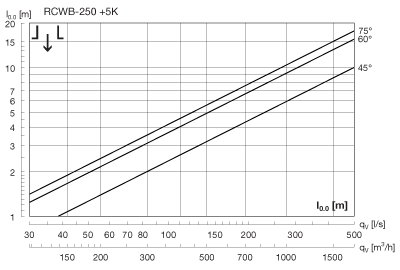

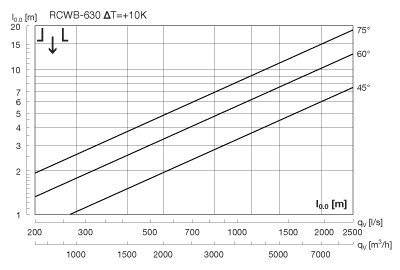

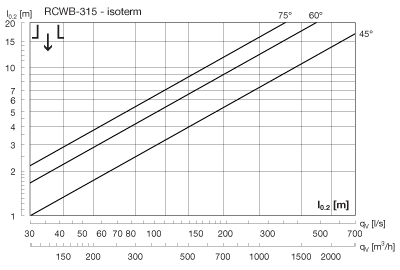

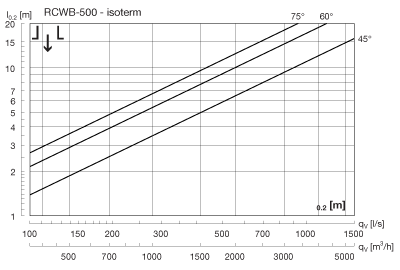

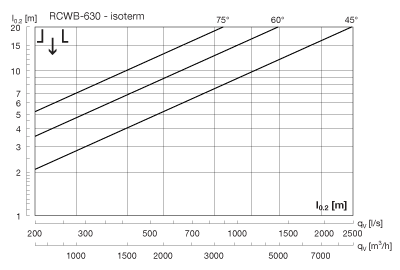

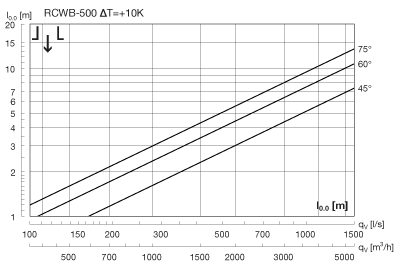

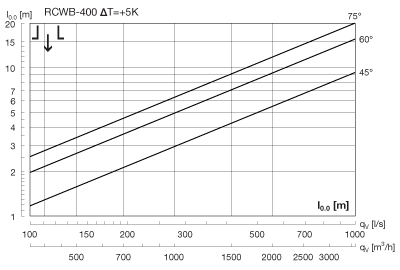

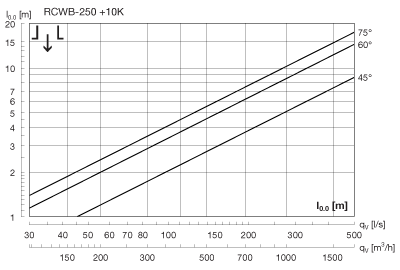

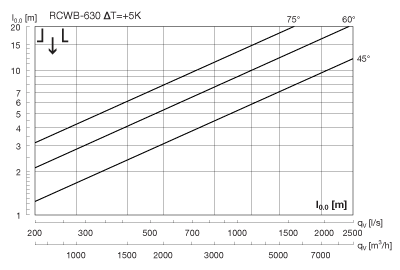

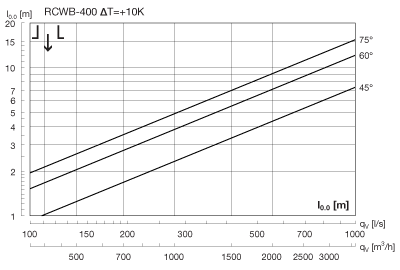

Zasięg strumienia l_0.2 / punkt zwrotu l_0.0

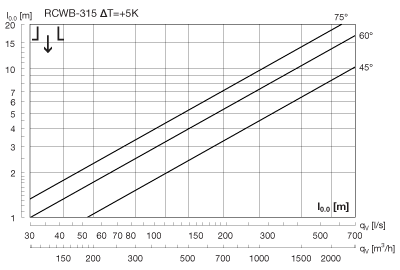

Zasięg strumienia l_0,2 [m] można zaobserwować na wykresie dla powietrza izotermicznego, przy prędkości 0,2 m/s. Punkt zwrotny l_0,0 [m] można zaobserwować na wykresach odpowiednio dla powietrza ciepłego, +5 K, +10 K i +15K.

Poziom mocy akustycznej w zależności od częstotliwości

Poziom mocy akustycznej w paśmie częstotliwości określany jest jako L_WA+K_ok. Wartości K_ok są podane w schematach poniżej wykresów.

Szybki wybór

L_WA = 40
Wymiar	Kąt	q_v [l/s]	q_v [m³/h]	p_t [Pa]	l_0.2 izoterma [m]	l_0.0 +5K [m]
250	30°	115	415	57	8
250	75°	115	415	28		5
315	30°	187	672	53	5
315	75°	187	672	29		5
400	30°	290	1043	49	4
400	75°	290	1043	27		5
500	30°	403	1451	47	4
500	75°	403	1451	22		4
630	30°	605	2718	39	5
630	75°	605	2178	19		5
L_WA = 50
250	30°	160	575	108	11
250	75°	160	575	54		6
315	30°	257	924	101	6
315	75°	257	924	54		7
400	30°	397	1428	91	6
400	75°	397	1428	50		7
500	30°	565	2034	91	6
500	75°	565	2034	43		6
630	30°	861	3098	80	7
630	75°	861	3098	39		7
L_WA = 60
250	30°	221	796	208	15
250	75°	221	796	103		8
315	30°	353	1271	190	8
315	75°	353	1271	103		9
400	30°	543	1954	170	8
400	75°	543	1954	93		9
500	30°	792	2851	180	8
500	75°	792	2851	85		8
630	30°	1224	4407	161	9
630	75°	1224	4407	78		10

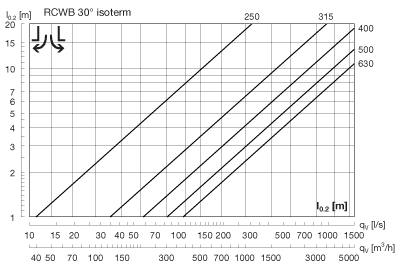

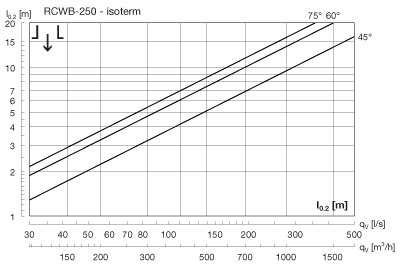

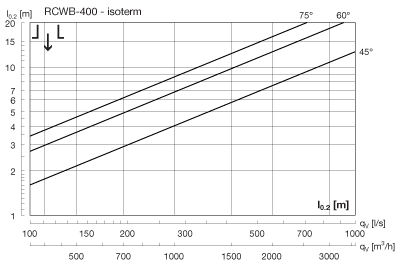

Zasięg strumienia l_0.2, poziomy

Zasięg strumienia poziomy l_0,2 jest określony dla swobodnego podwieszenia. Jeśli nawiewnik jest zamontowany < 300 mm od sufitu, wartość należy pomnożyć przez 1,4.
