Nawiewnik wirowy RCW

\ Produkty \ Wentylacja \ Nawiewniki, anemostaty i dysze \ Nawiewniki przemysłowe

Nawiewnik wirowy RCW

Opis Wymiary Parametry techniczne Pliki do pobrania

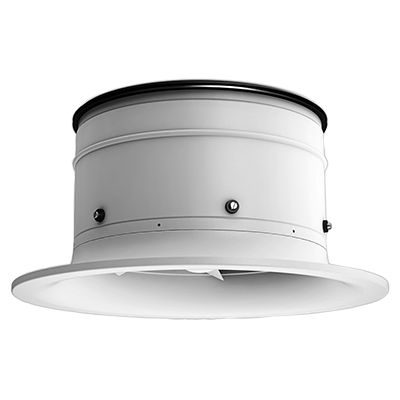

RCW to nawiewnik wirowy szczególnie polecany w pomieszczeniach z wysokim sufitem. Nawiewnik wyposażony jest w regulowane łopatki, które pozwalają na regulację strumienia powietrza (nawiew pionowy/poziomy). Regulacja może być wykonana ręcznie, lub może zostać zautomatyzowana z użyciem kilku rodzajów siłowników. RCW z ręczną regulacją łopatek dostarczany jest standardowo z ustawieniem łopatki na 30°. Modele z siłownikami są dostarczane z ustawieniem łopatek w zakresie od 30° do 75°. W wersji z siłownikami, nawiewnik RCW może być wyposażony w siłownik elektryczny wł./wył., siłownik modulacyjny lub siłownik termostatyczny, w którym strumień powietrza zmienia się w zależności od temperatury powietrza nawiewanego.

Odpowiedni zarówno do chłodzenia jak i ogrzewania.
Poziomy i pionowy strumień powietrza.
Wysoka indukcja.
Możliwość wyposażenia w siłownik elektryczny.
Możliwość wyposażenia w siłownik termostatyczny.

Konserwacja

Widoczne części nawiewnika można przetrzeć wilgotną szmatką. W celu zapoznania się z innymi czynnościami konserwacyjnymi patrz instrukcja montażu.

Rodzaj siłownika:

RCW-1

ø315-400: NM24A-MF-F
ø500-630: LH24A-MF60

RCW-2

ø250-400: NM24A-F
ø500-630: LH24A60

RCW-3

siłownik termostatyczny

Materiały i wykończenie:

materiał: aluminium i stal;
standardowe wykończenie: malowane proszkowo;
kolory standardowe: RAL 9010, połysk 30.

Dostępny w innych kolorach. W celu uzyskania dalszych informacji prosimy o kontakt z działem sprzedaży Lindab.
Na żądanie nawiewniki mogą być dostarczane z innym ustawieniem łopatek.

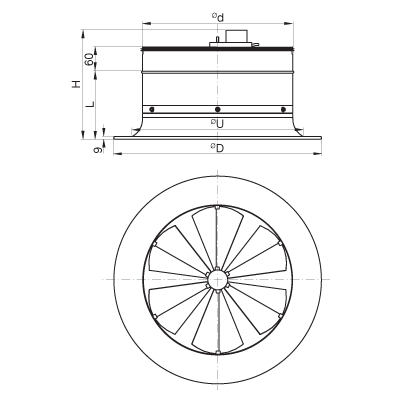

ød [mm]	øD [mm]	H [mm]	L [mm]	øU* [mm]	Waga* [kg]
250	360	240	143	285	2,4
315	460	267	168	365	3,1
400	560	292	178	450	4,4
500	670	341	226	570	6,8
630	870	391	273	740	9,9

* Waga modeli z siłownikami wynosi ok. 1 kg więcej, niż podano w powyższej tabeli

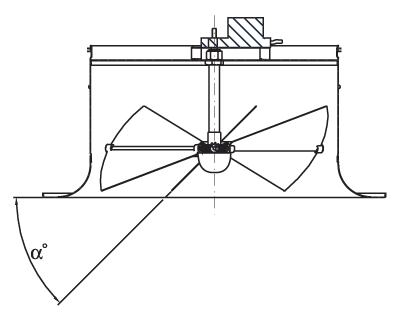

Nawiewnik RCW z elektrycznym siłownikiem modulacyjnym / siłownikiem termostatycznym

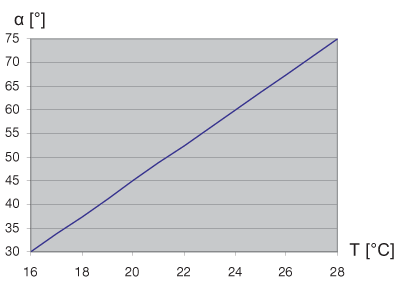

α: kąt łopatki • U: napięcie sterujące • T: temperatura

Wydajność

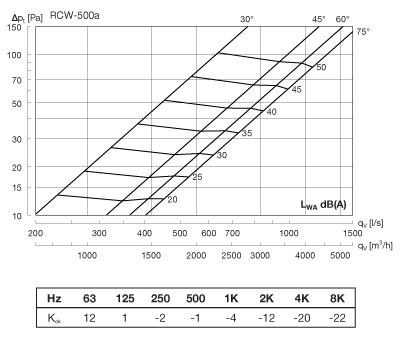

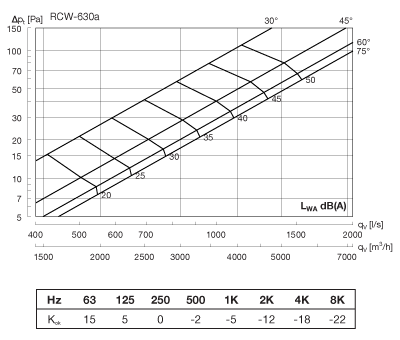

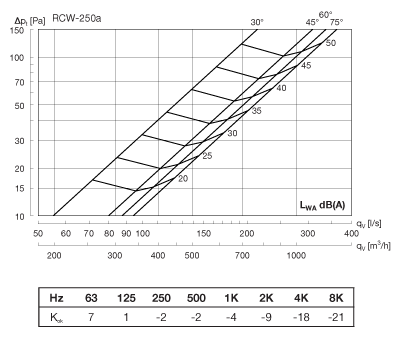

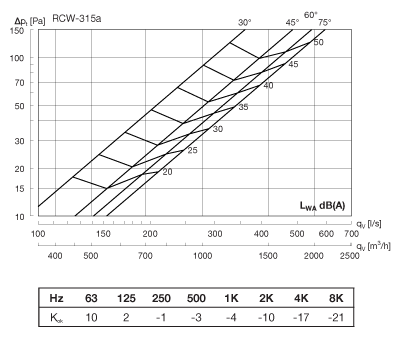

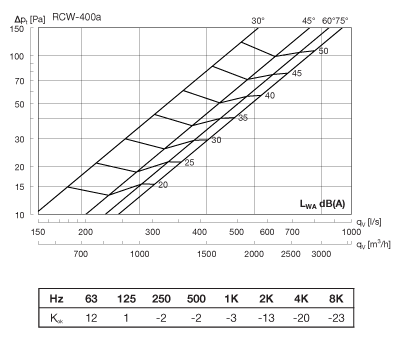

Przepływ powietrza q_v [l/s] i [m³/h], ciśnienie całkowite Δp_t [Pa], zasięg strumienia l_0,2 [m] oraz poziom mocy akustycznej L_WA [dB(A)] można zobaczyć na wykresach.

Zasięg strumienia l_0.2 / punkt zwrotu l_0.0

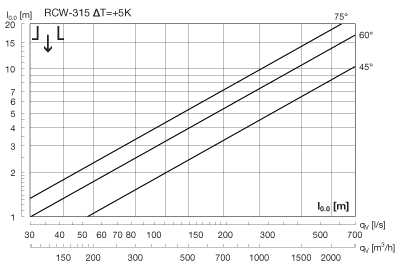

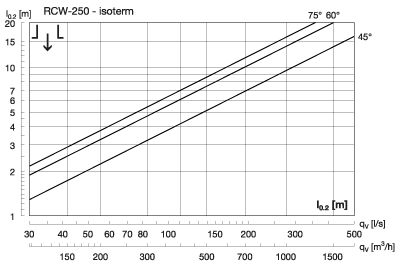

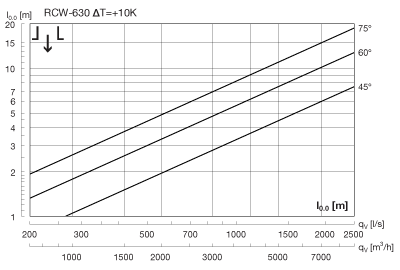

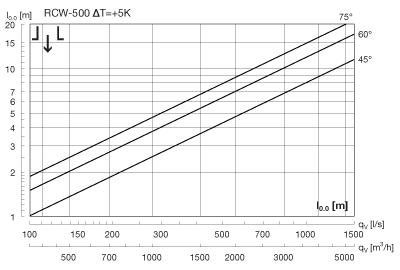

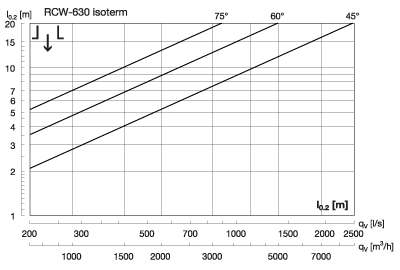

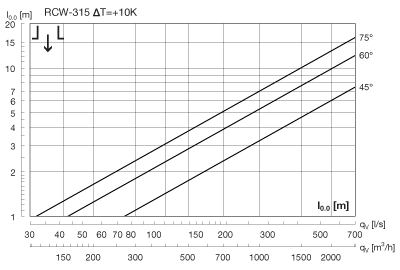

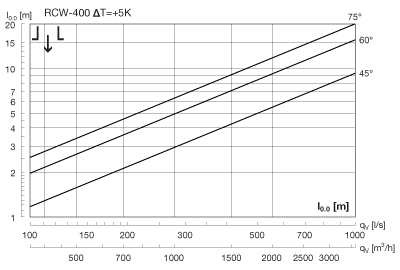

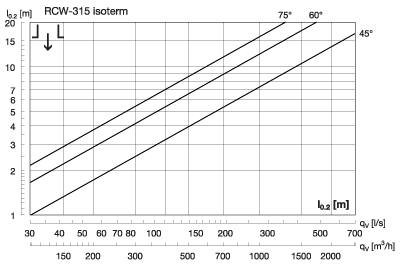

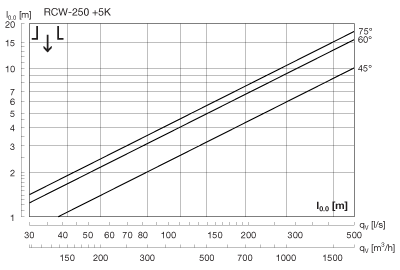

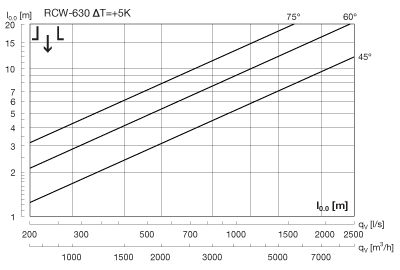

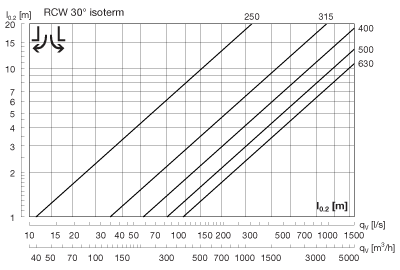

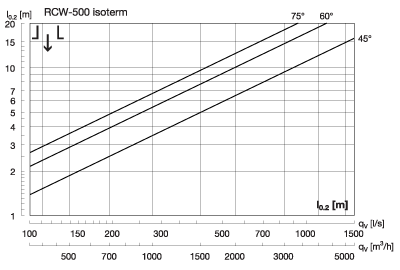

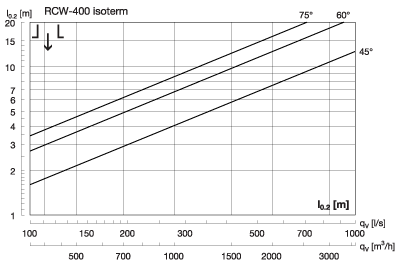

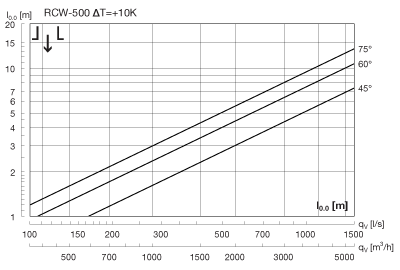

Zasięg strumienia l_0,2 [m] można zaobserwować na wykresie dla powietrza izotermicznego, przy prędkości 0,2 m/s. Punkt zwrotny l_0,0 [m] można zaobserwować na wykresach odpowiednio dla powietrza ciepłego, +5 K, +10 K i +15K.

Poziom mocy akustycznej w zależności od częstotliwości

Poziom mocy akustycznej w paśmie częstotliwości określany jest jako L_WA+K_ok. Wartości K_ok są podane w schematach poniżej wykresów.

Szybki wybór

L_WA = 40
Wymiar	Kąt	q_v [l/s]	q_v [m³/h]	p_t [Pa]	l_0.2 izoterma [m]	l_0.0 +5K [m]
250	30°	138	498	63	10
250	75°	138	498	22		5
315	30°	237	854	65	6
315	75°	237	854	24		6
400	30°	361	1299	60	5
400	75°	361	1299	22		6
500	30°	453	1630	52	5
500	75°	453	1630	13		5
630	30°	818	2943	57	6
630	75°	818	2943	17		7
L_WA = 50
250	30°	192	692	121	13
250	75°	192	692	42		7
315	30°	329	1183	124	8
315	75°	329	1183	46		8
400	30°	513	1846	122	7
400	75°	513	1846	44		8
500	30°	636	2290	103	6
500	75°	636	2290	25		6
630	30°	1136	4088	110	8
630	75°	1136	4088	32		9
L_WA = 60
250	30°	267	962	234	18
250	75°	267	962	81		10
315	30°	455	1638	238	10
315	75°	455	1638	88		11
400	30°	729	2623	247	11
400	75°	729	2623	89		12
500	30°	893	3216	203	8
500	75°	893	3216	49		9
630	30°	1577	5679	213	11
630	75°	1577	5679	62		12

Zasięg strumienia l_0.2, poziomy

Zasięg strumienia poziomy l_0,2 jest określony dla swobodnego podwieszenia. Jeśli nawiewnik jest zamontowany < 300 mm od sufitu, wartość należy pomnożyć przez 1,4.
