Zawór nawiewny VVTK

Opis Wymiary Dane techniczne Pliki do pobrania

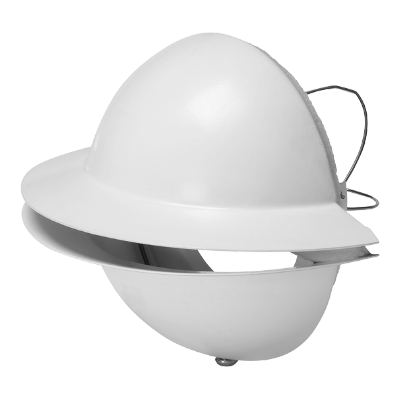

Zawór do nawiewu powietrza, przeznaczony do montażu w ścianie.
Uchwyt sprężynowy do połączenia z ramką montażową VRFU, VRFM lub VRR.

Przy średnicy ø125 zewnętrzna część kołnierza jest widoczna. Jeśli to nie jest porządane, można zastosować osłonę VVTKR do ukrycia kołnierza.

Materiały i wykończenie:

• materiał: malowana blacha ocynkowana;
• kolor: biały RAL 9003, połysk 30 lub biały RAL 9010 połysk 30.

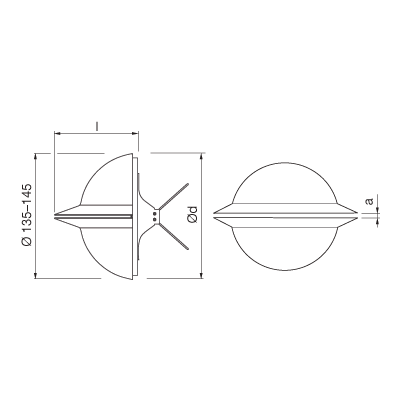

ød nom	l [mm]	m [kg]
100	90	0,31
125	90	0,31

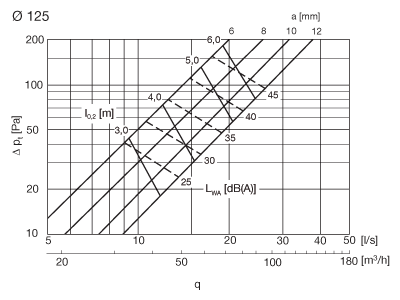

Przepływ powietrza q [l/s] i [m³/h], całkowita strata ciśnienia Δp_t [Pa], dla długości l_0,2 [m], oraz poziom mocy akustycznej L_WA [dB], dla różnych ustawień a [mm], przedstawione są na wykresach.

Uwaga! Poziom mocy akustycznej L_WA wzrośnie do 3 dB w przypadku, gdy zawór jest zamontowany na kolanie.

Poziom mocy akustycznej w pasmach oktawowych, L_Wok [dB]

Obliczany jest jako L_Wok = L_WA + K_ok. K_ok znajduje się w tabeli poniżej.

ød nom	Zawór zamontowany w	Średnia częstotliwość [Hz]
		63	125	250	500	1000	2000	4000	8000
100	kanał	-	2	2	-1	-6	-14	-25	-37
125	kanał	-	2	4	-2	-7	-14	-25	-37

Tłumienie dźwięku, ΔL, [dB]

ød nom	Zawór zamontowany w	Średnia częstotliwość [Hz]
		63	125	250	500	1000	2000	4000	8000
100	kanał	24	20	18	12	10	10	10	10
125	kanał	24	20	18	12	10	10	10	10

Wzór na strumień powietrza:

• maksymalna szerokość w pionie, b_v = 0,1 × l_0,2 m;
• maksymalna szerokość w poziomie, b_h = 0,6 × l_0,2 m.
