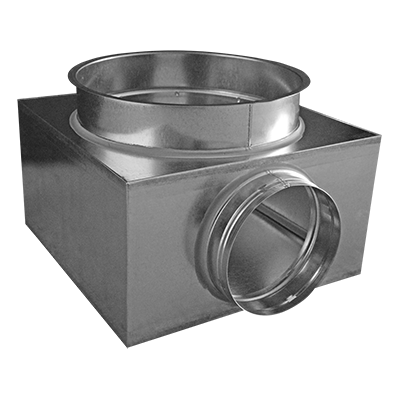

Skrzynka rozprężna SR DS

Opis Wymiary Pliki do pobrania

Materiał:

• stal ocynkowana.

Charakterystyka produktu:

• łączenia (przetłoczenia punktowe), zamki blacharskie;
• przyłącze øD wykonane z wywinięciem dla łatwiejszego "montażu" anemostatu typu DS;
• wywinięcie safe na sztucerze przyłączeniowym zapewniające łatwiejsze podłączenie (do ø315);
• wysokości skrzynek ułatwiające montaż w przestrzeni międzysufitowej;
• izolacja: mata kauczukowa MST 6 mm (SR-I/SR-I-P);
• wbudowana przepustnica z mechanizmem Spiro (SR-P/SR-I-P);
• na zamówienie możliwość wykonania skrzynek z indywidualnym odejściem (H = ød + 30 mm);
• skrzynka rozprężna przeznaczona do pracy z nawiewnikiem DS.

Oznaczenia:

• skrzynka bez przepustnicy i izolacji: SR DS;
• skrzynka z przepustnicą: SR-P DS;
• skrzynka z izolacją: SR-I DS;
• skrzynka z przepustnicą i izolacją: SR-I-P DS.

	øD [mm]	ød [mm]	A×A [mm]	H [mm]
DS 150	224	160	285×285	190
DS 200	282	200	342×342	230
DS 250	330	250	390×390	280
DS 300	385	315	445×445	345
DS 350	445	315	502×502	345
