Filtr kanałowy STR

Opis Dane techniczne Wykresy Pliki do pobrania

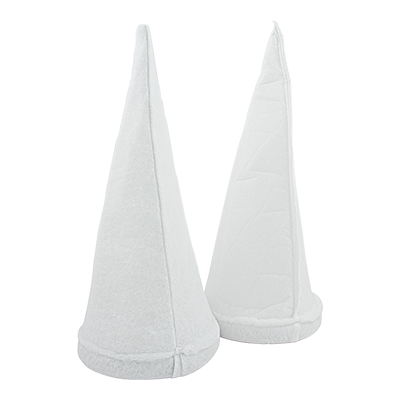

Filtr kanałowy pasuje do wszystkich okrągłych kształtek wentylacyjnych. Zamontowanie filtra w trójniku jest bardzo proste.

Specjalny stożkowy kształt zapewnia 4 razy większą powierzchnię filtracyjną niż przekrój poprzeczny kanału, co skutkuje niższym spadkiem ciśnienia i rzadszą częstotliwością wymiany filtrów w porównaniu do filtrów płaskich.

Wykres przedstawia spadek ciśnienia na czystym filtrze wraz z trójnikiem. Filtr można użyć do dwukrotności spadku tego ciśnienia. Rekomendowane jest zwymiarowanie instalacji dla wartości średniej.

Filtr jest dostarczany jako standardowy filtr wstępny 65% zgodnie z ISO 16890.
Dostępny jest również w klasie 95%.

Maksymalna temperatura = 100°C.

Najwyższa zalecana prędkość powietrza w kanale:

• Wstępny 65% = 10 m/s,
• Wstępny 95% = 4,5 m/s.

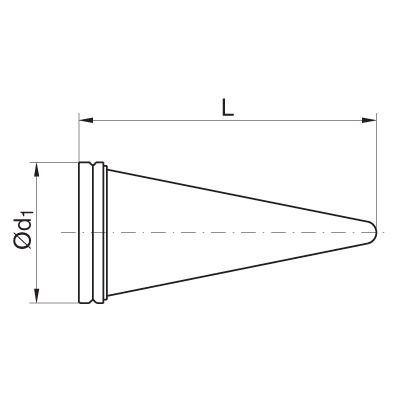

ød1 [mm]	L [mm]	Tolerancja [mm]	Powierzchnia [m²]
100	220	±20	0,04
125	260	±20	0,05
160	340	±20	0,09
200	420	±25	0,14
250	540	±30	0,22
315	670	±30	0,34
400	860	±35	0,55
500	1100	±50	0,89
630	1350	±50	1,37

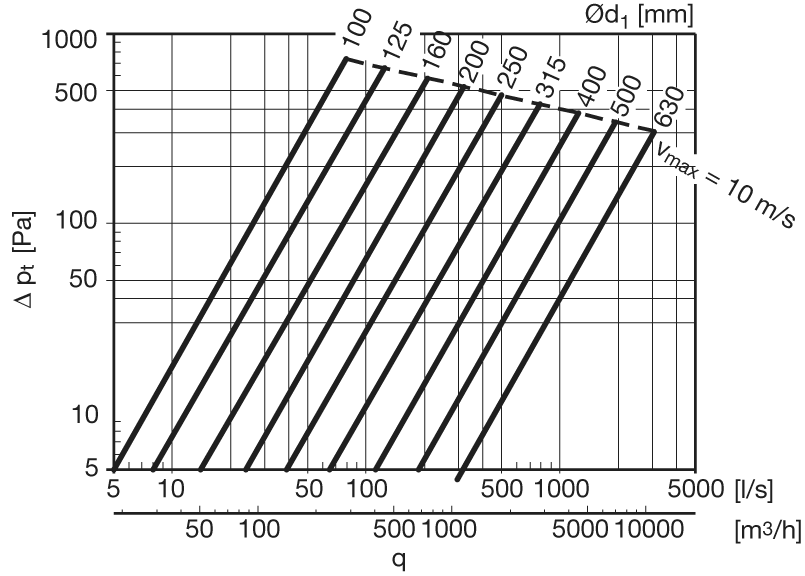

Filtr klasy 65

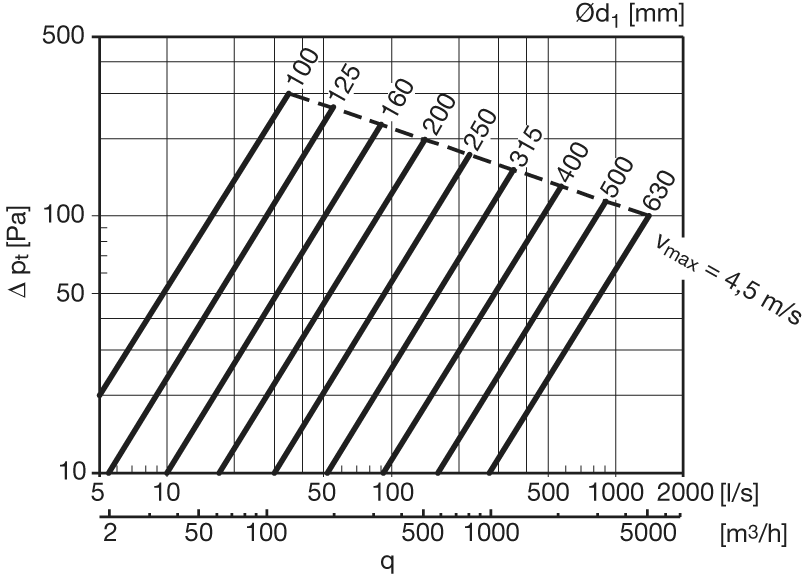

Filtr klasy 95
