Pompa ciepła powietrze-woda PC-TCL-THF-10D/HBpO-A

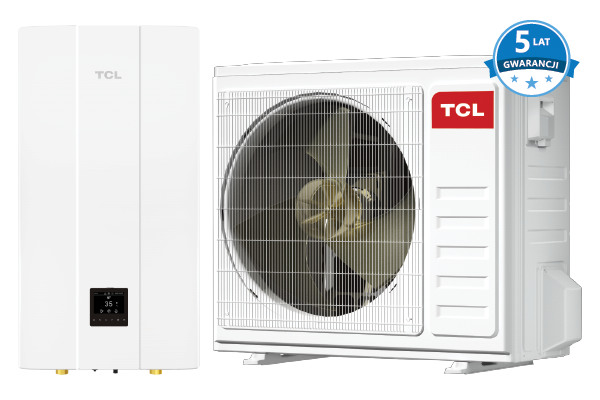

Energooszczędne pompy ciepła powietrze-woda typu Split składają się z jednostki zewnętrznej, czyli agregatu instalowanego na zewnątrz oraz modułu hydraulicznego montowanego w budynku. Są doskonałą alternatywą dla innych źródeł ogrzewania i sprawdzą się zarówno w domach jedno- czy dwurodzinnych, jak i w lokalach usługowych.
Dzięki powietrzu atmosferycznemu, które jest dolnym źródłem ciepła dla pomp typu powietrze-woda, urządzenie w sposób czysty i wolny od spalin wytwarza ciepłą wodę w trybie grzania i zimną w trybie chłodzenia, a przy tym, zużywa niewiele energii elektrycznej.
Zalety produktu:
- wydajne komponenty: w urządzeniu zastosowano sprężarkę inwerterową prądu stałego renomowanej marki GMCC;
- ekologiczne rozwiązanie: najnowocześniejszy czynnik chłodniczy R32;
- maksymalna oszczędność: dla temperatury wody zasilającej 35°C klasa energetyczna to A+++;
- praca w ekstremalnie niskich temperaturach: sprawna praca nawet przy temperaturze do -25°C;
- inteligentne sterowanie Wi-Fi: pracą pompy ciepła można sterować aplikacją mobilną, ustawiając dzienny i tygodniowy harmonogram pracy;
- cicha praca: poziom mocy akustycznej jednostki zewnętrznej wynosi od 59 do 68 dB, w zależności od modelu;
- gwarancja na 5 lat: warunkiem gwarancji jest uruchomienie urządzenia przez autoryzowany serwis Lindab.
Wybrane dane techniczne:
- zakres temperatur wody:
- chłodzenie: od 5 do 25°C,
- grzanie: od 25 do 65°C,
- CWU (zbiornik): od 30 do 60°C; - maksymalna moc silnika:
- grzanie: 9,5 kW1,
- chłodzenie: 9,5 kW2; - zasilanie: 220-240 V / 50 Hz;
- czynnik chłodzący: R32;
- wymiary jednostki wewnętrznej: 420 × 790 × 270 mm;
- wymiary jednostki zewnętrznej: 910 × 805 × 360 mm;
- waga jednostki wewnętrznej: 37 kg;
- waga jednostki zewnętrznej: 75 kg.
1 Temp. powietrza na zewn. (suchego termometru): 7ºC; dop. względna wilgotność: 85%; temp. wody wpływającej / wypływającej: 30ºC / 35ºC.
2 Temp. powietrza na zewn. (suchego termometru): 35ºC; temp. wody wpływającej / wypływającej: 23ºC / 18ºC.
Funkcje
Ekologiczny czynnik R32
Nowocześniejszy, bardziej bezpieczny dla otoczenia i efektywny czynnik chłodniczy R32 stosowany aktualnie w chłodnictwie, klimatyzacji oraz pompach ciepła.Energooszczędność
Klasa A+++ dla zasilania 35°C oraz A++ dla zasilania 55°C.Harmonogram pracy
Szerokie możliwości nastaw harmonogramu pracy urządzenia pozwalają na zaprogramowanie różnych trybów pracy pompy ciepła w określonym czasie jednorazowo lub cyklicznie. Urządzenie daje możliwość zaplanowania harmonogramu wakacyjnego oraz pojedynczych zdarzeń.Inteligentne sterowanie
System sterowania oraz możliwość komunikacji bezprzewodowej pozwala na zdalne zarządzanie pompami ciepła oraz podgląd i modyfikację parametrów pracy.Niski poziom hałasu
Poziom ciśnienia akustycznego jednostki wewnętrznej to jedynie 30 dB(A), a jednostki zewnętrznej - tylko 49 dB(A).Priorytet CWU
Logika pracy pompy ciepła narzuca priorytet na ciepłą wodę użytkową, aby w każdym czasie zapewnić komfort użytkownikom.Tryb chłodzenia aktywnego
Pompa ciepła może pracować w rewersji w zakresie temperatury zewnętrznej od -5°C do +43°C.Tryb dezynfekcji
Pompa ciepła w trybie dezynfekcji pozwala podgrzać CWU do temperatury 70°C dając gwarancję uzyskania czystej i bezpiecznej wody dla zdrowia użytkowników.Tryb grzania
Pompa ciepła może ogrzewać dwie strefy w zakresie temperatury zewnętrznej od -25°C do +35°C. W nastawach możemy rozróżnić ogrzewanie podłogowe, grzejniki oraz klimakonwektory.Tryb grzania CWU
Pompa może ogrzewać ciepłą wodę użytkową w zakresie temperatury zewnętrznej od -25°C do +43°C. Maksymalna temperatura CWU osiąga +65°C, a w trybie dezynfekcji - +70°C.Wysoka sprawność
Technologia DC inwerter w silniku wiatraka, sprężarce dwurotacyjnej oraz elektroniczny zawór rozprężny we współpracy z najwyższej jakości komponentami dają wysoką sprawność urządzenia.Jednostka zewnętrzna:
Model | PC-TCL-THF-10D/HBpO-A | |
Grzanie Temp. powietrza na zewn. (suchego termometru): 7ºC; dop. względna wilgotność: 85%; temp. wody wpływającej / wypływającej: 30ºC / 35ºC. |
||
---|---|---|
Moc silnika | kW | 9,50 |
Znamionowa moc wejściowa | kW | 1,98 |
COP | 4,80 | |
Grzanie Temp. powietrza na zewn. (suchego termometru): 7ºC; dop. względna wilgotność: 85%; temp. wody wpływającej / wypływającej: 40ºC / 45ºC. |
||
Moc silnika | kW | 9,50 |
Znamionowa moc wejściowa | kW | 2,60 |
COP | 3,65 | |
Grzanie Temp. powietrza na zewn. (suchego termometru): 7ºC; dop. względna wilgotność 85%; temp. wody wpływającej / wypływającej: 47ºC / 55ºC. |
||
Moc silnika | kW | 9,00 |
Znamionowa moc wejściowa | kW | 3,00 |
COP | 3,00 | |
Chłodzenie Temp. powietrza na zewn. (suchego termometru): 35ºC; temp. wody wpływającej / wypływającej: 23ºC / 18ºC. |
||
Moc silnika | kW | 9,50 |
Znamionowa moc wejściowa | kW | 2,02 |
EER | 4,70 | |
Chłodzenie Temp. powietrza na zewn. (suchego termometru): 35ºC; temp. wody wpływającej / wypływającej: 12ºC / 7ºC. |
||
Moc silnika | kW | 8,00 |
Znamionowa moc wejściowa | kW | 2,50 |
EER | 3,20 | |
Wydajność | ||
SCOP1 | dla temp. wody zasilającej 35ºC | A+++ | |
SCOP1 | dla temp. wody zasilającej 55ºC | A++ | |
Poziom mocy akustycznej2 | dB | 60 |
Poziom ciśnienia akustycznego3 | dB | 49 |
Zakres temperatury pracy | chłodzenie | ºC | od -5 do +43 |
Zakres temperatury pracy | grzanie | ºC | od -25 do +35 |
Zakres temperatury pracy | CWU | ºC | od -25 do +43 |
Dane elektryczne | ||
Zasilanie | V / Hz / P | 220-240 / 50 / 1 |
MOP (maksymalne zabezpieczenie nadprądowe) | A | 19 |
MCA (minimalna obciążalność prądowa obwodu) | A | 17 |
Sprężarka | ||
Typ | Podwójna rotacyjna inwerterowa prądu stałego | |
Rodzaj silnika wentylatora zewnętrznego | Bezszczotkowy silnik prądu stałego | |
Liczba wentylatorów zewnętrznych | szt. | 1 |
Wymiennik ciepła po stronie powietrza | Rura żebrowana | |
Czynnik chłodniczy | ||
Typ | R32 | |
Fabryczna ilość czynnika | kg | 1,65 |
Dławienie czynnika | Elektroniczny zawór rozprężny | |
Typ złączy orurowania | Kielichowe | |
Średnica przewodu cieczy (OD) | mm | Φ9,52 (3/8″) |
Średnica rury gazowej (OD) | mm | Φ15,90 (5/8″) |
Minimalna długość instalacji | m | 2 |
Maksymalna długość instalacji | m | 30 |
Wysokość montażu (jedn. zewn. na górze) | m | 20 |
Różnica w wysokości montażu (jedn. zewn. na dole) | m | 20 |
Wymiary i waga | ||
Wymiary netto (szer. × wys. × głęb.) | mm | 910 × 805 × 360 |
Wymiary brutto (szer. × wys. × głęb.) | mm | 1030 × 860 × 475 |
Waga netto | kg | 75 |
Waga brutto | kg | 85 |
Uwagi:
Właściwe normy i przepisy UE: EN14511; EN14825; EN50564; EN12102; (UE) nr 811:2013; (UE) nr 813:2013; Dz.U. 2014/C 207/02:2014.
1 Sezonowa efektywność energetyczna ogrzewania pomieszczeń badana w warunkach klimatu umiarkowanego.
2 Norma mająca zastosowanie do badań: EN12102-1.
3 Poziom ciśnienia akustycznego jest maksymalną wartością badaną zgodnie z dwoma warunkami:
- temp. powietrza na zewn. (suchego termometru): 7ºC; dop. względna wilgotność: 85%; temp. wody wpływającej / wypływającej: 30ºC / 35ºC;
- temp. powietrza na zewn. (suchego termometru): 35ºC; temp. wody wpływającej / wypływającej: 23ºC / 18ºC.
Jednostka wewnętrzna:
Model | PC-TCL-SMKLd-10D/HBp-A | |
Funkcja | Ogrzewanie i chłodzenie | |
Wydajność | ||
---|---|---|
Ustawianie zakresu temperatur wody | chłodzenie | ºC | od 5 do 25 |
Ustawianie zakresu temperatur wody | ogrzewanie | ºC | od 25 do 65 |
Ustawianie zakresu temperatur wody | CWU (zbiornik) | ºC | od 30 do 60 |
Poziom mocy akustycznej1 | dB | 42 |
Poziom ciśnienia akustycznego (1m)2 | dB | 30 |
Obieg wody | ||
Złącza orurowania | cale | R5/4 |
Zadane ciśnienie zaworu bezpieczeństwa | Mpa | 0,3 |
Złącze rury odprowadzającej | mm | Φ25 |
Zbiornik wyrównawczy ciśnienia (objętość) | l | 8 |
Maks. ciśnienie wody | Mpa | 0,3 |
Ciśnienie wstępne | Mpa | 0,1 |
Wymiennik ciepła | Płytowy | |
Maks. wysokość podnoszenia pompy | m | 9 |
Dane elektryczne | ||
Zasilanie | V / Hz / P | 220-240 / 50 / 1 |
Wymiary i waga | ||
Wymiary netto (szer. × wys. × głęb.) | mm | 420 × 790 × 270 |
Wymiary brutto (szer. × wys. × głęb.) | mm | 527 × 1040 × 370 |
Waga netto | kg | 37 |
Waga brutto | kg | 43 |
Obwód czynnika chłodniczego | ||
Średnica zewnętrzna przewodu cieczy | mm | Φ9,52 (3/8″) |
Średnica zewnętrzna rury gazowej | mm | Φ15,9 (5/8″) |
Uwagi:
1 Norma mająca zastosowanie do badań: EN12102-1.
2 Poziom ciśnienia akustycznego jest maksymalną wartością badaną zgodnie z dwoma poniższymi warunkami, dla różnych kombinacji pomiędzy jednostką zewnętrzną a skrzynią hydrauliczną:
- temp. powietrza na zewn. (suchego termometru): 7ºC; dop. względna wilgotność: 85%; temp. wody wpływającej / wypływającej: 30ºC / 35ºC;
- temp. powietrza na zewn. (suchego termometru): 35ºC; temp. wody wpływającej / wypływającej: 23ºC / 18ºC.
